Revit教程：楼梯井处的扶手连接技巧
【技术要点】楼梯扶手连接技巧
问题提出：在用revit绘制楼梯时扶手可自动生成，但是生成的楼梯扶手在转角处却是断开的。

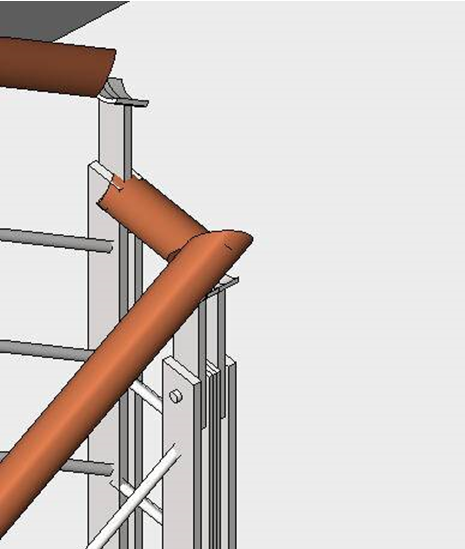

通常有几种情况，如图-1
图-1

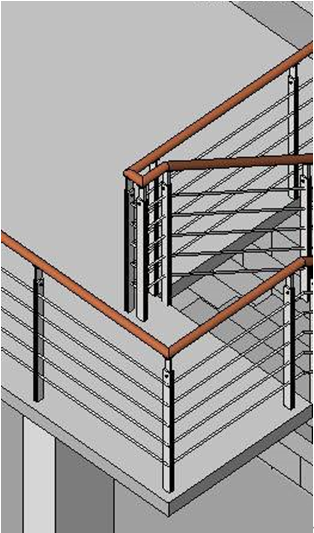

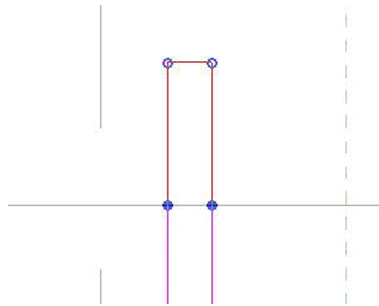

遇到这种情况时，可以选择楼梯扶手然后点编辑命令，将原有的楼梯扶手线向后移动一定的距离然后再用断开的线重新连接就能解决问题了，如图-2，图-3：
图-2
图-3

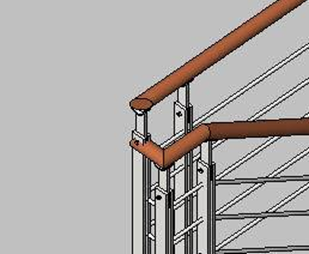

有时会出现这种情况如图-4：
图-4

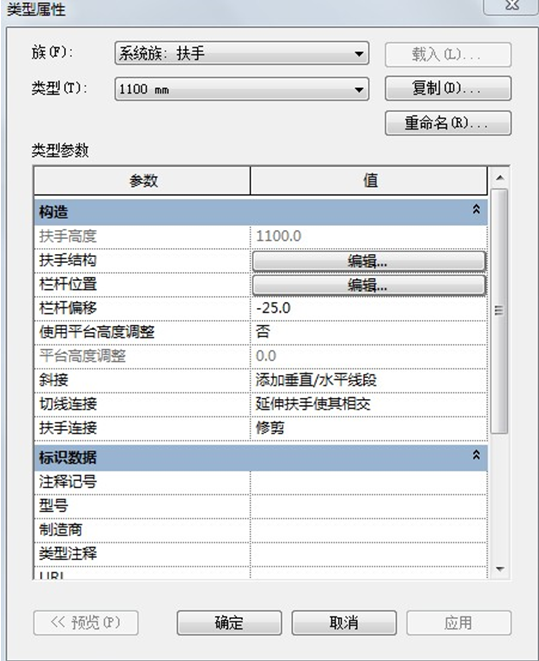

这是因为在楼梯扶手类型属性中的使用平台高度调整选择了是，这样使楼梯平台产生了偏移，这是只要将平台高度调整选择否就可以了。
图-5

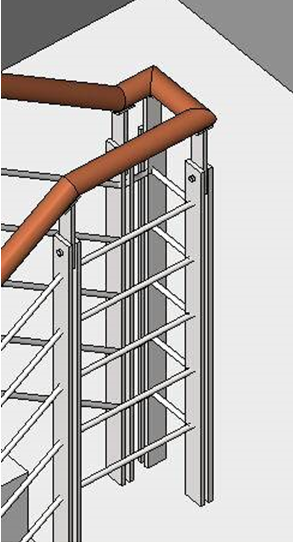

调整后如图-6
图-6
