    在进行工程地质调查过程中，相信各位工程师对于结构面产状的测量一点也不陌生，通过一系列的结构面产状测量，我们可以对野外的岩体和边坡的稳定性进行一些定性的分析，为后续的工程措施提供客观性的建议。

    浙江省交通规划设计研究院有限公司和北京跨世纪软件技术有限公司Civil Station Designer研发团队针对工程地质专业需求，研发了基于BIM的结构面建模功能，下面我们会对该功能进行一下简单介绍，一起来解锁新功能吧~

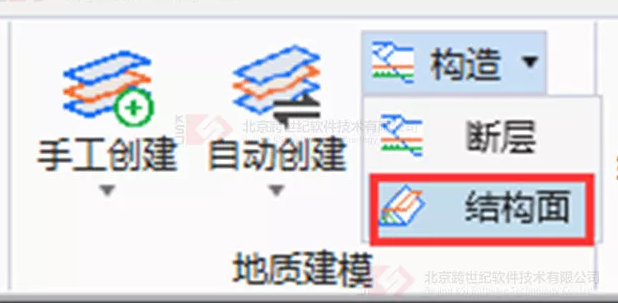

    1）在CSD软件的地质模块界面，点击“构造”-“结构面”，启动创建结构面命令：

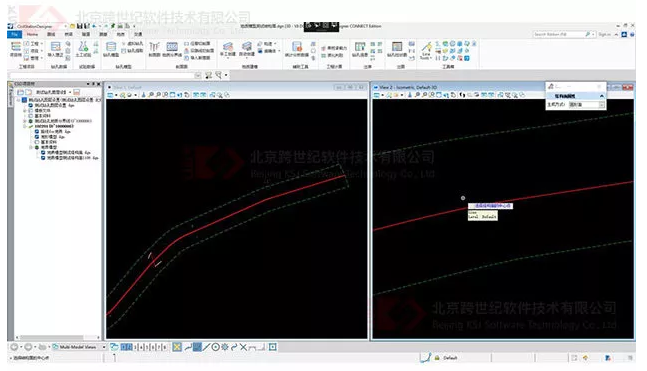

    2）在视口中选择一个插入点（类型为Line）：

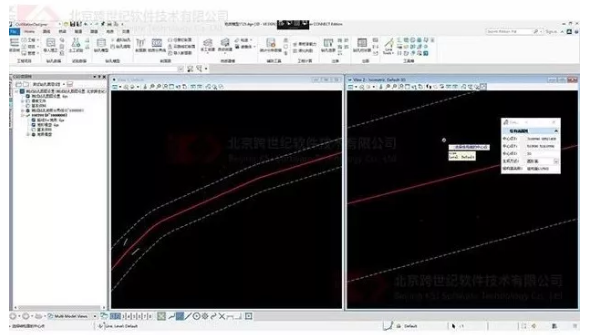

    3）选择结构面的生成方式（本次选择圆形面）：

    4）输入结构面名称，然后系统会弹出“结构面信息”窗口，用户输入各结构面产状之后，如点击“继续”按钮则进入下一步操作，如点击“退出”按钮则退出命令。

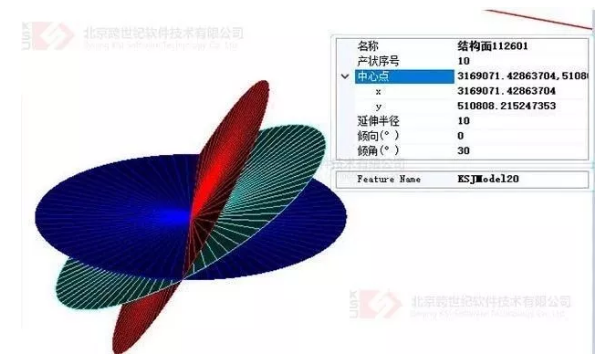

    5）根据前述步骤编辑的结构面产状信息创建结构面，如下图所示：

    是不是感觉很简单呢？！后续我们还会有更多地质工具介绍给大家哒~
