Revit梁柱连接处有缝怎么办？关于Revit中如何解决梁与柱子缩进的问题
来源丨益埃毕教育

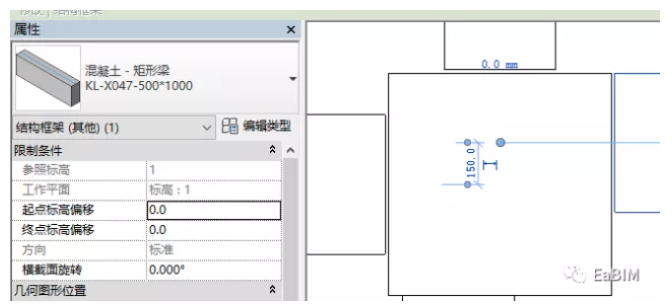

当我们在做项目时有时会发现，梁图元拖拽端点已经进入柱身，却不知为何就和柱子之间有了缝隙，如图所示。
解决办法如下：
1.点击梁构件模型，在弹出的“修改|结构框架”上下文选项卡中，点击“模式”面板内“编辑族”命令。

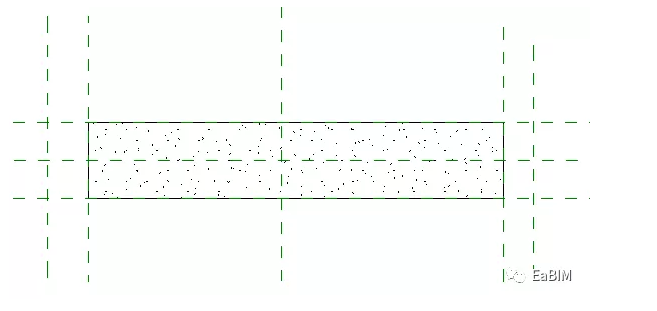

2.进入混凝土-矩形梁.rfa族文件中，在项目浏览器中“视图”节点内，楼层平面列表下“参照标高”平面视图。

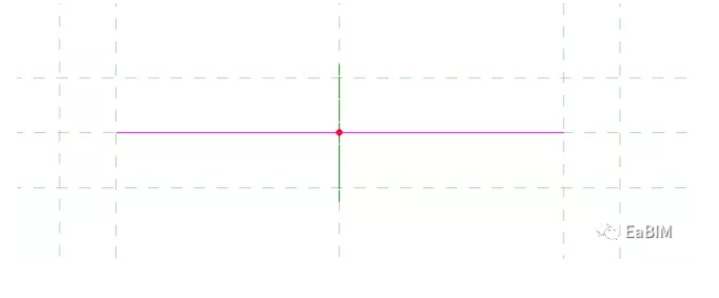

3.双击梁模型，进入编辑状态，再双击路径进入编辑路径状态，最终如图所示。

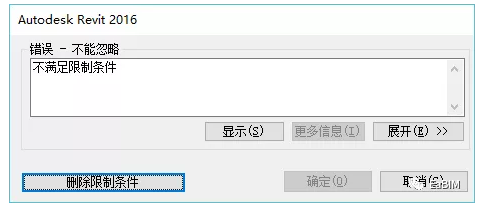

4.将路径左右端点与外侧参照平面对齐并锁定，会出现错误提示，选择删除限制条件，如图所示。

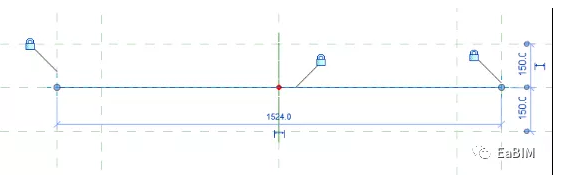

5.最后路径对齐完成后如图所示。
6.点击上下文选项卡中“√”两次，结束编辑状态。完成后点击“族编辑器”面板中载入到项目命令，将编辑后的“混凝土-矩形梁”族载入项目中。
7.这样就能够使梁端点放在柱边而不会出现缝隙了，如果载入时出现警告，无视即可。
