目的：迅速掌握Revit基本绘图流程

    适合对象：BIM初识者

    第一课Revit基础知识

    要点：

    1）revit功能及优势整体介绍

    2）revit界面各部分名称、功能介绍

    3）revit设置项目样本

    4）revit新建保存项目

    学习目的：

    1）对revit功能与优势有整体了解

    2）对revit操作界面各部分有大概认识，记住常用工具的功能和名称。

    3）掌握项目样本设置流程以及新建、保存项目的方法。

    1.Revit功能及有点

    Revit特有优势：

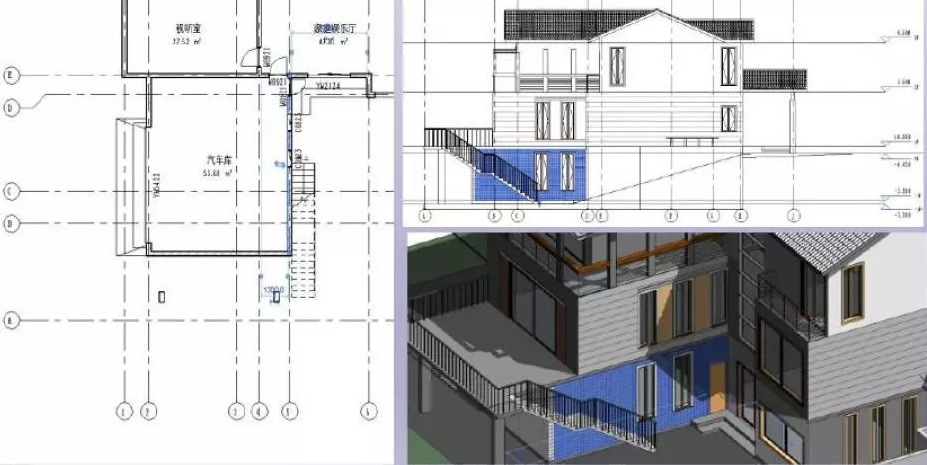

    1）平立剖面图纸与模型同步创建。（平面创建的同时自动生成平立剖面图纸。快速生成剖切透视图、平面、立面图、平面颜色填充等。）

    2）构件之间的关联性。（平立剖面明细表双向关联，一处修改，处处更新。自动避免低级错误）

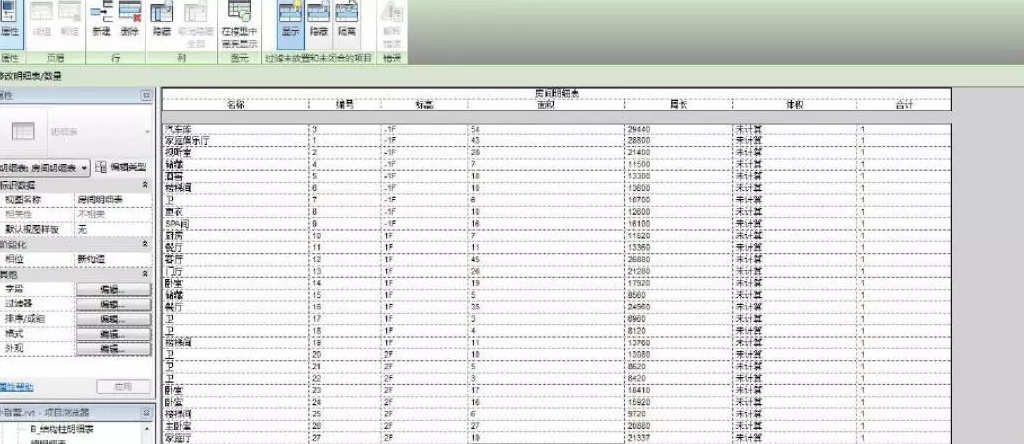

    3）自动统计：门窗表、建筑面积、容积率等经济指标。

    4）与AutoCAD无缝链接，二维三维完美过度。

    5）轻松布图，随意修改。

    6）自动生成各立面、各角度剖面视图，精确迅速。

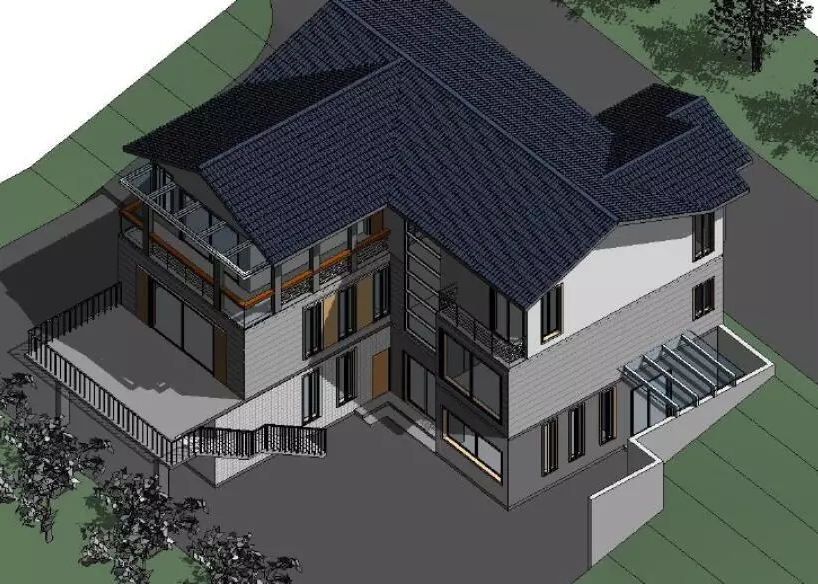

    7）体量功能让初步设计随心所欲，异型墙体、幕墙轻松创建。

    8）参数化设计的特点：类型参数、实例参数、共享参数等对构件的尺寸、材质、可见性、项目信息等属性的控制。

    9）集成优异渲染、漫游功能、全方位展示。

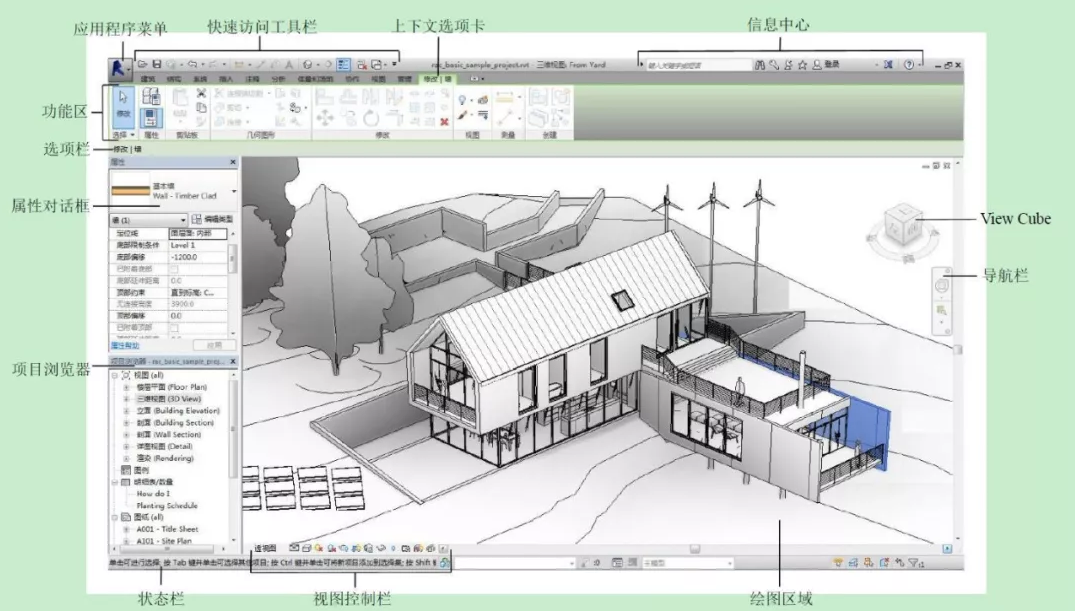

    2.Revit的界面功能介绍

    提示：请不要随意删除立面符号，否则正立面视图也将被删除。

    2.1快速访问工具栏

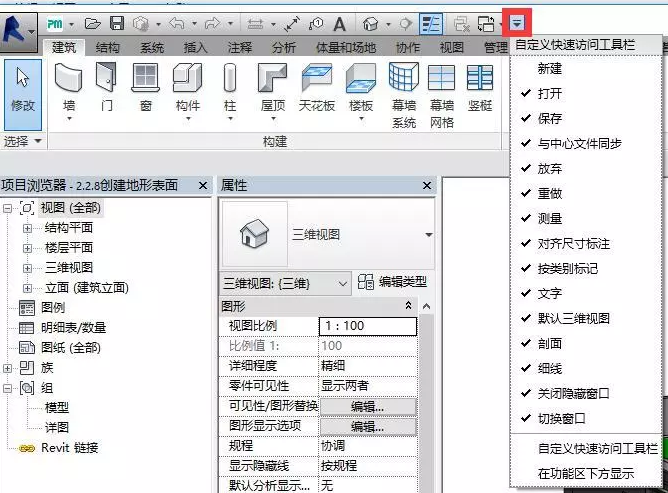

    单击快速访问工具栏后的向下箭头将弹出下列工具，若要向快速访问工具栏中添加功能区的按钮，请在功能区中单击鼠标右键，然后单击“添加到快速访问工具栏”。按钮会添加到快速访问工具栏中默认命令的右侧。

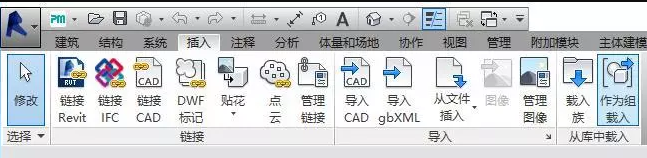

    2.2功能区选项卡

    创建或打开文件时，功能区会显示。它提供创建项目或族所需的全部工具。

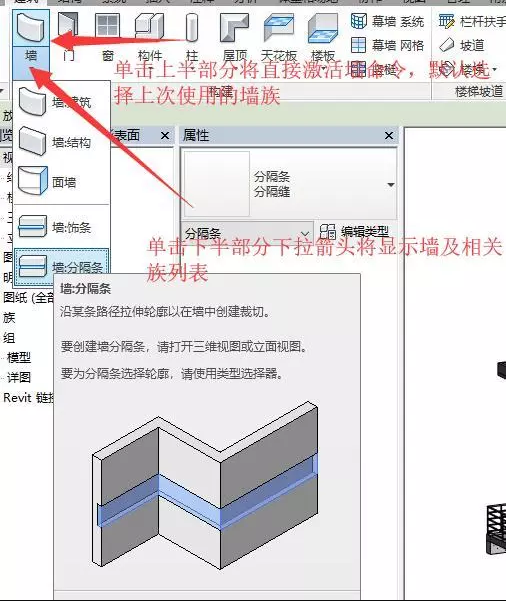

    提示：下拉按钮：如下图中“墙”包含一个下拉箭头，用以显示附加的相关工具。

    分割按钮：如果看到按钮上有一条线将按钮分割为2各区域，单击上部（或左侧）可以访问通常最常用的工具。单击另一侧可显示相关工具的列表。

    2.3上下文功能区选项卡

    激活某些工具或者选择图元时，会自动增加并切换到一个“上下文功能区选项卡”，其中包含一组只与该工具或图元的上下文相关的工具。

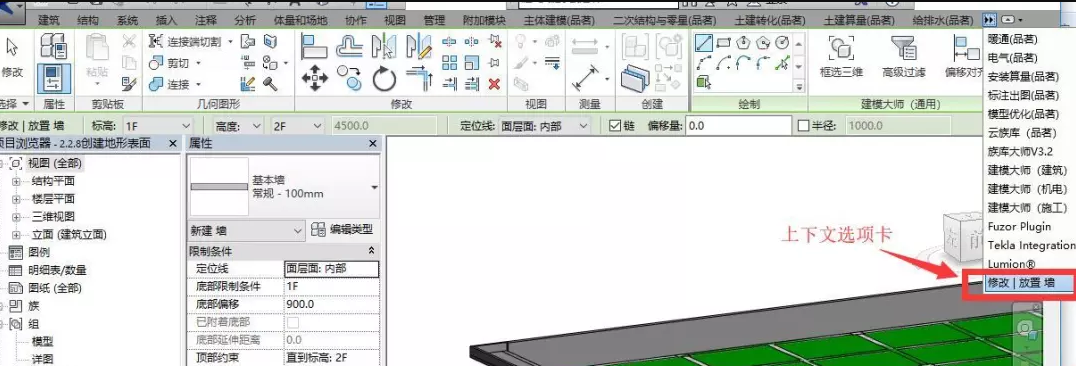

    例如：单击“墙”工具时，将显示“修改/放置墙”的上下文选项卡

    2.4视图控制栏

    位于Revit窗口底部的状态栏上方。通过它可以快速访问影响绘图区域的功能。

    1）比例

    2）详细程度

    3）模型图形样式（线框、隐藏线、着色、带边框着色、一致的颜色和真实6种模式）

    4）打开/关闭日光路径

    5）打开/关闭阴影

    6）显示/隐藏渲染对话框（仅当绘图区域显示三维视图时才可用。）

    7）打开/关闭裁剪区域

    8）显示/隐藏裁剪区域

    9）临时隐藏/隔离

    10）显示隐藏的图元

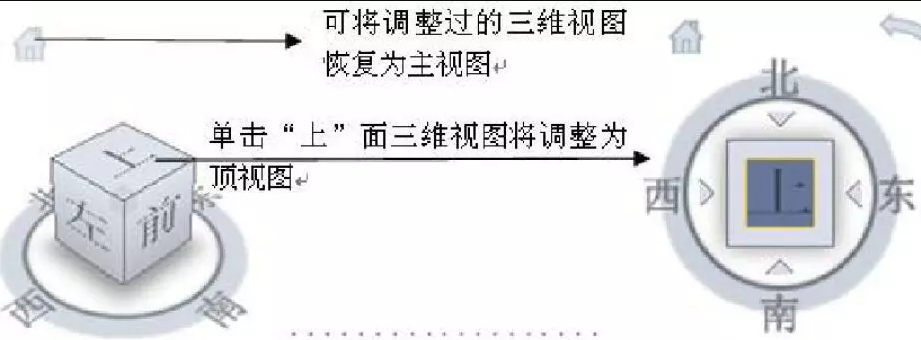

    2.5ViewCube

    ViewCube是一个三维导航工具，可指示模型的当前方向，并让您调整试点

    主视图是随模型一同存储的特殊视图，可以方便地返回已知视图或熟悉的视图，您可以将模型的任何视图定义为主视图。

    在ViewCube上单击鼠标右键，然后单击“将当前视图设定为主视图”。

    3.设置Revit的项目样板。

    3.1为何要设置项目样板

    1）使二维图纸符合规范

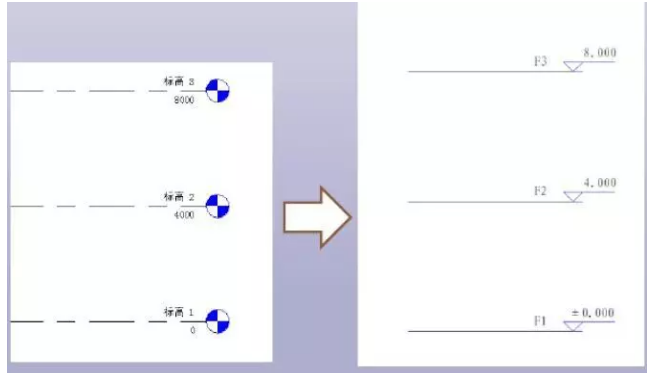

    默认样板文件的标高样式、尺寸标注样式、文字样式、线型线宽线样式、对象样式等。不能满足中国国家标准制图规范要求。

    样板文件的后缀为：*.rte

    项目文件的后缀为：*.rvt

    2)标准化工作可以大大减少重复工程量，提高设计质量和设计效率。

    根据不同设计项目的特点和要求，把上面这些重复性的工作在项目样板文件里就预先做好，就可以避免在每个项目设计中重复这些工作。从而提高建模质量和效率。

    3.2设置方法

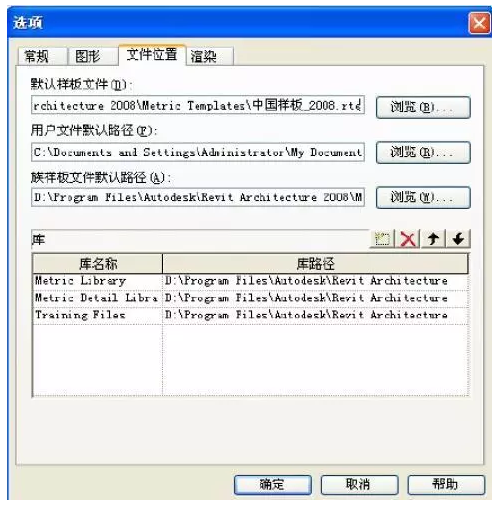

    “应用菜单”下拉菜单-“选项”命令，打开“选项”对话框。单击“文件位置”，如图1，替换第一行默认样板文件。

    3.3新建、保存revit文件

    新建项目：打开“应用菜单”>“新建”>“项目”Revit将打开刚刚设置好的默认样板

    打开样板后，将文件另存为RVT格式的项目文件，以免误替换样板文件。

    应用菜单>"另存为"，Revit将自动保存为.rvt格式的项目文件。
