1、项目概况

    建设单位：泉州茂城置业有限公司

    幕墙设计咨询单位：锐建工程咨询有限公司

    方案设计单位：觀光設計（深圳）有限公司

    主体设计单位：北京龙安华诚建筑设计有限公司

    本项目位于福建省泉州市，为超五星级酒店，建筑高度为135.6米，建筑层数为29层。裙楼五层，以连续转折过渡的弧形立面塑造流畅人造景观，配合酒店前面的泉州滨江景观带、酒店大堂吧外绿化景观，营造宾至如归的独特体验；主楼采用蓝灰色玻璃幕墙，并强调横向线条，创造豪华大气的建筑效果。

    酒店整体效果图

    裙楼局部效果图

    2、幕墙体系

    在本工程中，我司运用了Revit软件和犀牛软件对平直面和双曲面分别进行建模，裙楼双曲部份采用仿石面GRC板。

    3、协助建筑方案确定

    在本项目立案阶段，与建筑设计方、业主方紧密配合，运用Revit软件实体建模，使设计方和业主方能够直观的看到建筑的外观效果，协助业主快速确定建筑方案。

    塔楼建模效果

    4、建筑幕墙与各专业的碰撞检查

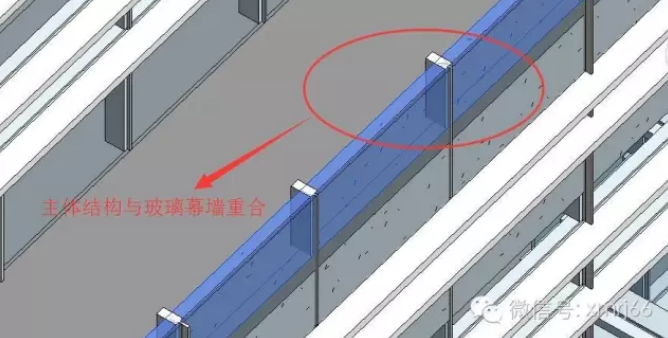

    在建筑设计过程中，不同专业之间存在一些矛盾和冲突。通过碰撞检查，提前解决建筑幕墙和结构、室外雨水管等碰撞的问题，最大程度的减少项目实施中工程变更，保证工程造价符合预算，也是项目准时完工的有力保障。

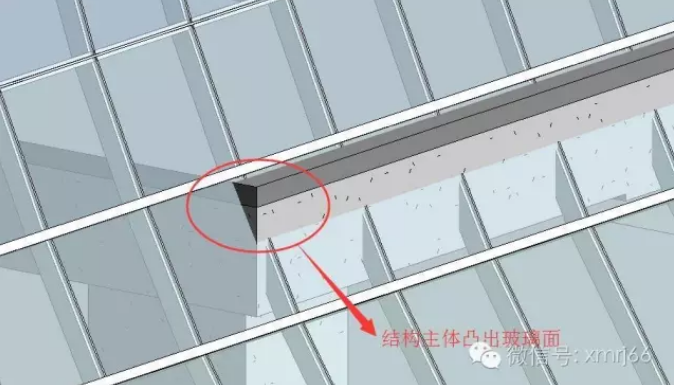

    主体结构与玻璃幕墙发生碰撞

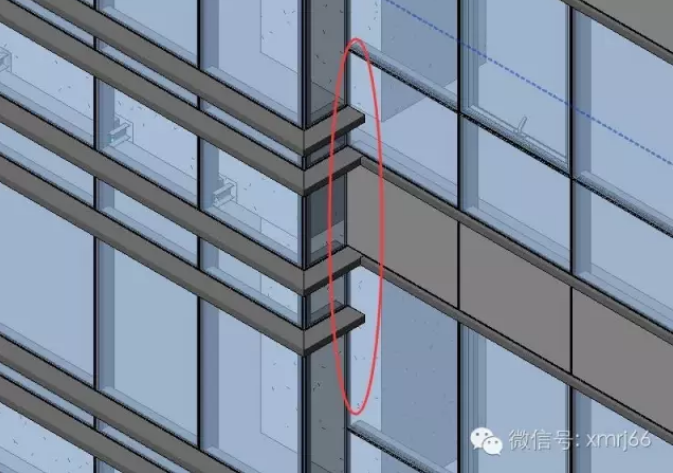

    主体结构与玻璃幕墙发生碰撞

    5、建筑细部的完善

    通过BIM的建筑实体虚拟建造，让建筑师能直观的看到建筑细节的完成情况，与建筑师创造灵感相互印证，保证建筑细节的完善，确保精品工程。

    装饰盖收口在玻璃上，内部可看到装饰盖腔体，并且此处线条不贯通，需要建筑细节优化

    6、施工图阶段快速全方位出图

    在模型创建完成后，实现快速导出平、立剖面，局部大样及节点

    7、提交材料信息配合预算

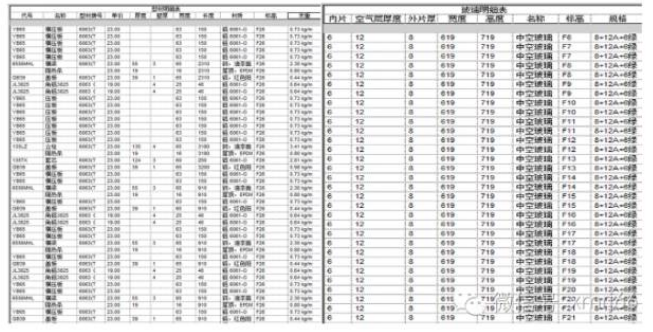

    通过实时建模，能够对每个构件进行准确统计，从而形成一个材料明细表格，配合预算对整个项目材料的精确统计。如下表所示，即为一个楼层的材料统计表。

    8、从设计BIM到施工BIM落地

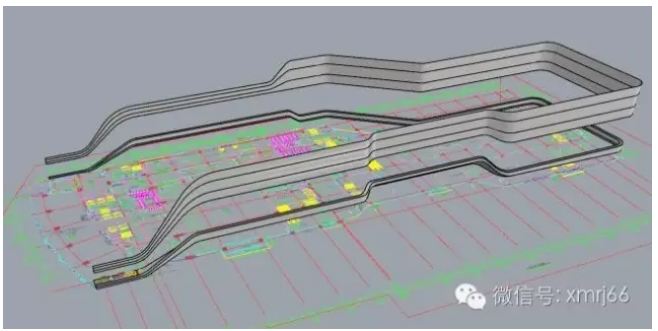

    裙楼双曲面造型采用犀牛软件建模深化

    1）创建三维犀牛模型

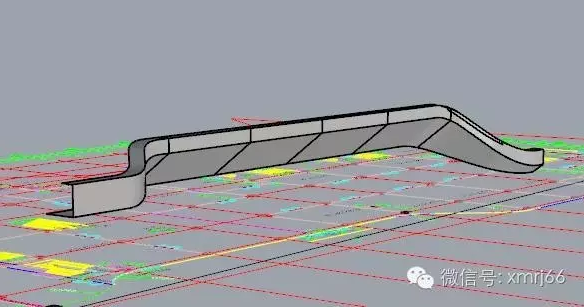

    2）对模型进行板块划分

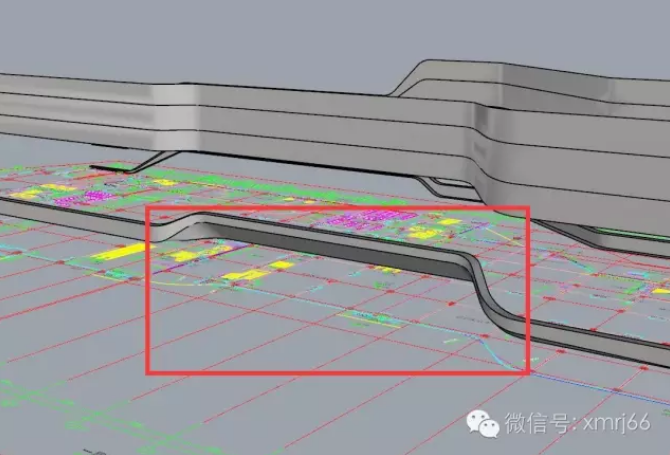

    以下图红色框内双曲面部分为例，提取这部分模型进行单独板块划分；划分原则为：平直段为标准板进行均分，双曲面部分采用整体板块成型；

    3）创建主体结构并检查碰撞

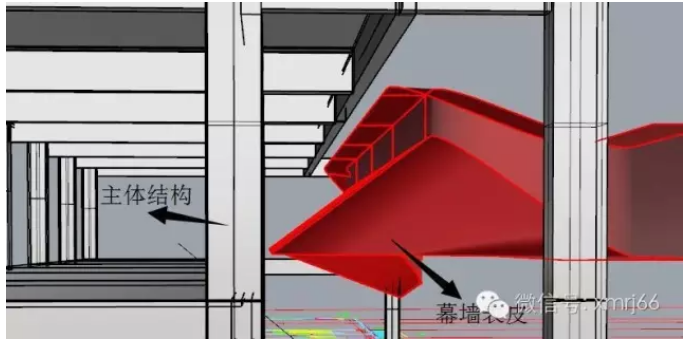

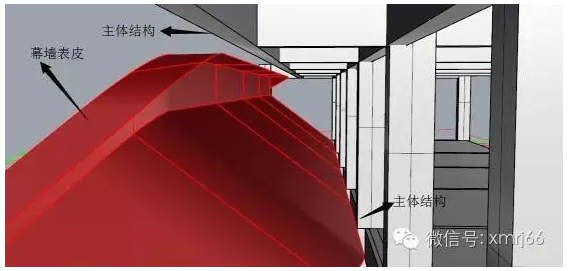

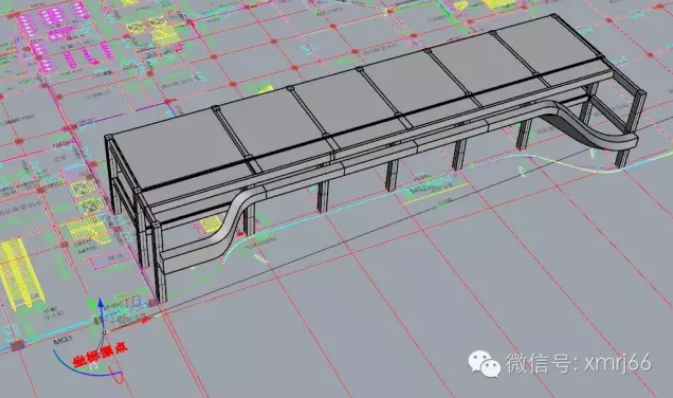

    将主体结构的砼柱和砼梁建立到犀牛模型中，通过对模型的旋转观察进行碰撞检查。可以看出本例的结构与面板之间没有冲突。

    4）确定模型的局部座标系及板块角点三维座标

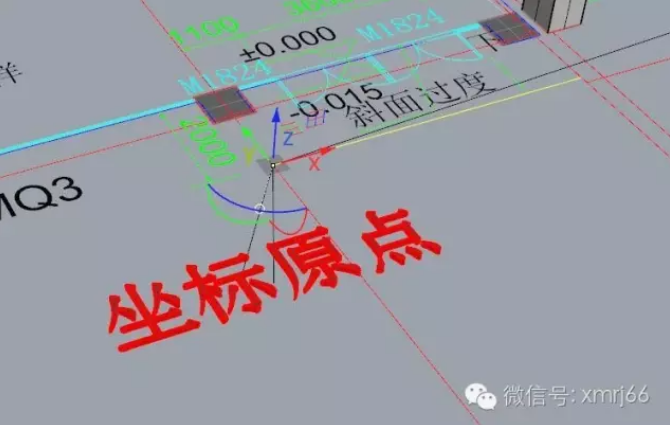

    为实现板块从模型→加工→现场施工，必须要建立独立于建筑大地座标系的局部座标系。如下图所示，将座标原点建立在A轴与5轴偏南1500mm且水平标高±0.00处，正X轴方向为5轴~10轴；正Y轴方向为A轴~E轴。正Z轴方向为垂直向上。

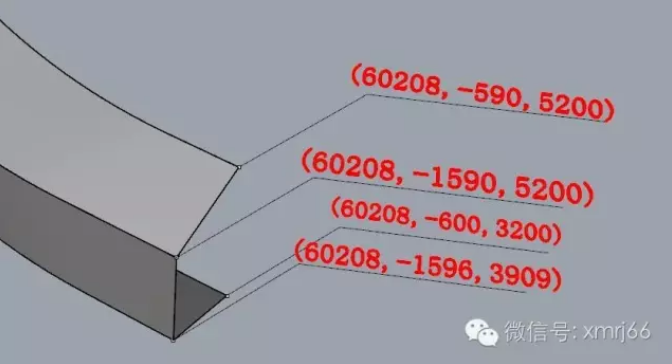

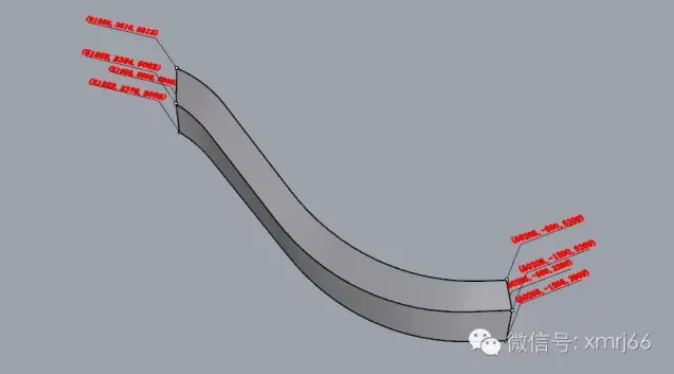

    依据座标原点，给出板块各角点坐标，后期板块施工安装将采用此坐标系进行放线定位。

    5）提取板块模型发给GRC厂家加工

    厂家根据我司所提供板块的犀牛模型，对板块进行加工。

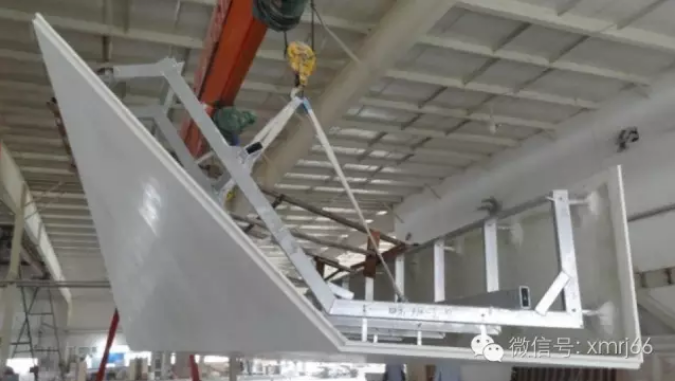

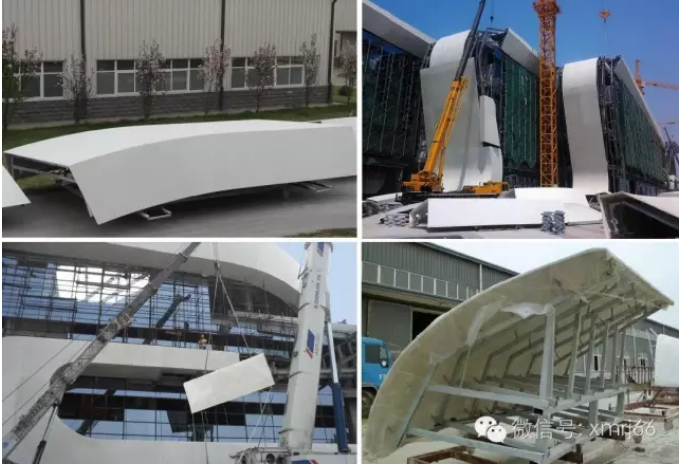

    6）加工完成的板块运至现场吊装

    7）利用全站仪确定三维坐标点

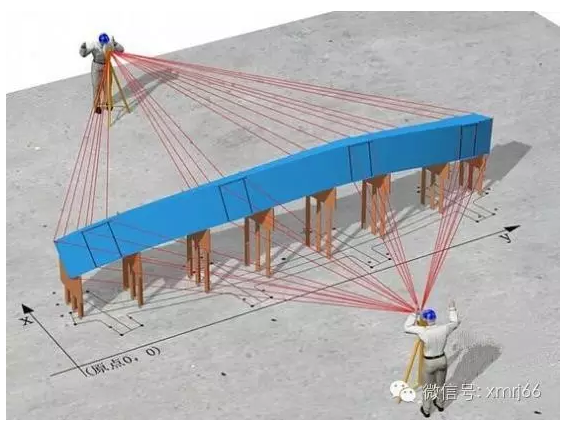

    全站仪示意图

    专业放线员用全站仪根据施工图纸和现场的轴线控制桩、基准标高线放出龙骨定位线，在双曲面板块安装时，通过全站仪精确测定每块板角点坐标与模型相同，保证安装的精度。

    结束语

    BIM是一项全新技术，可以在设计全周期、施工全阶段、材料计划与运输、资金计划与管控、后期维护等全寿命阶段发挥重要作用，为解决空间曲面幕墙的设计及施工提供有效的技术支持。
