一.应用总结

    项目名称：岱山县官山至秀山公路秀山大桥工程

    项目地点：舟山市岱山县官山岛和秀山岛之间

    建设单位：中交第二公路工程局有限公司

    工程概况：秀山大桥主桥为双塔三跨连续弹性支承体系悬索桥，其跨径布置为264+926+357=1547m

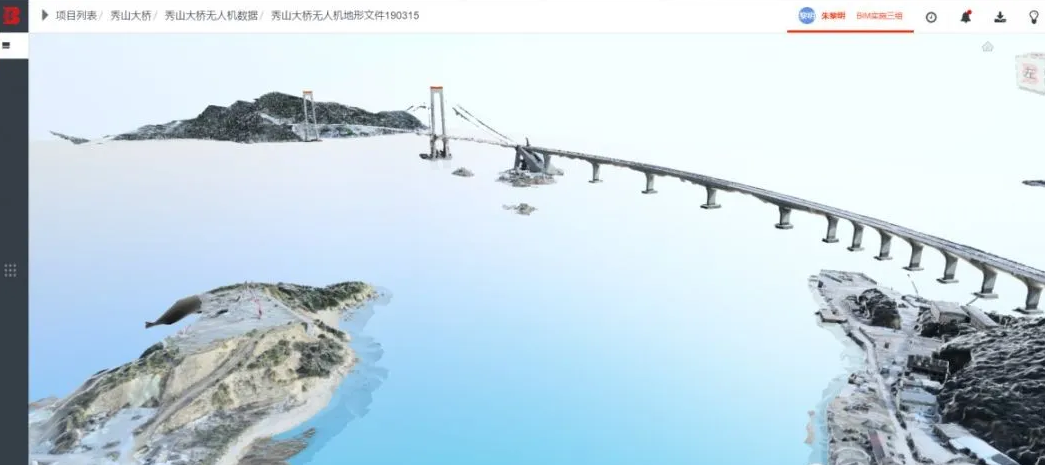

    二.无人机数据管理

    通过平台能够快速查看到项目的BIM三维模型以及周边的建筑、道路、地形等环境信息，为三维报建提供技术模型。利用BIM软件建立项目各施工阶段的三维场地布置BIM模型，进行整体施工整体部署，采用无人机3D激光扫描施工现场，利用扫描的点云数据与BIM模型进行对比分析进度偏差。

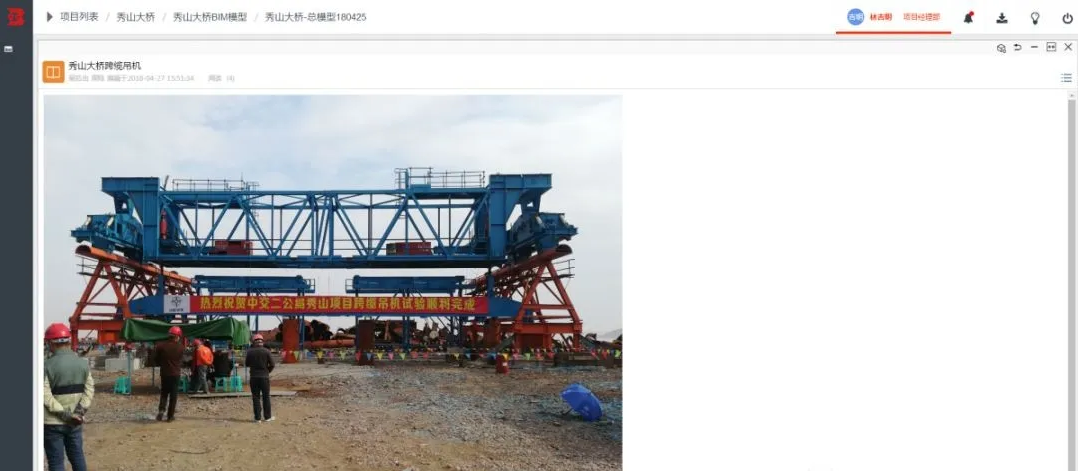

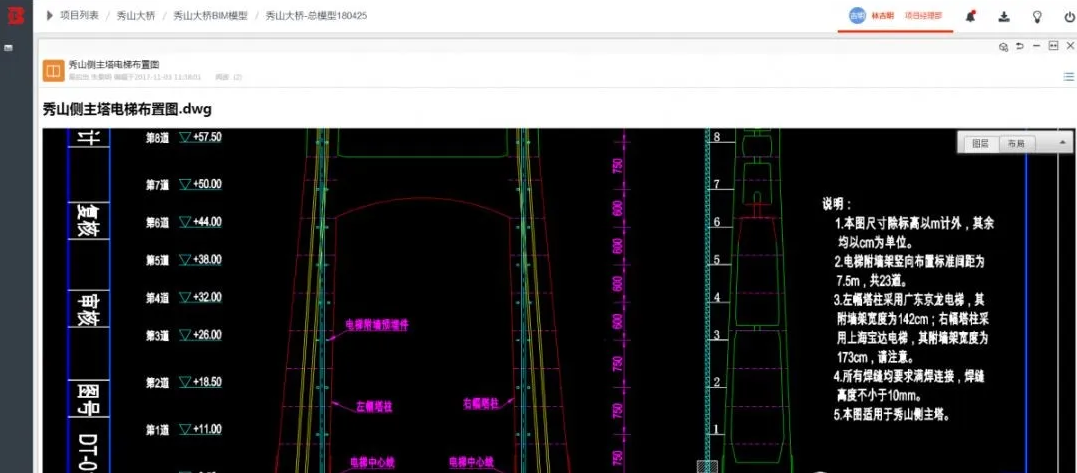

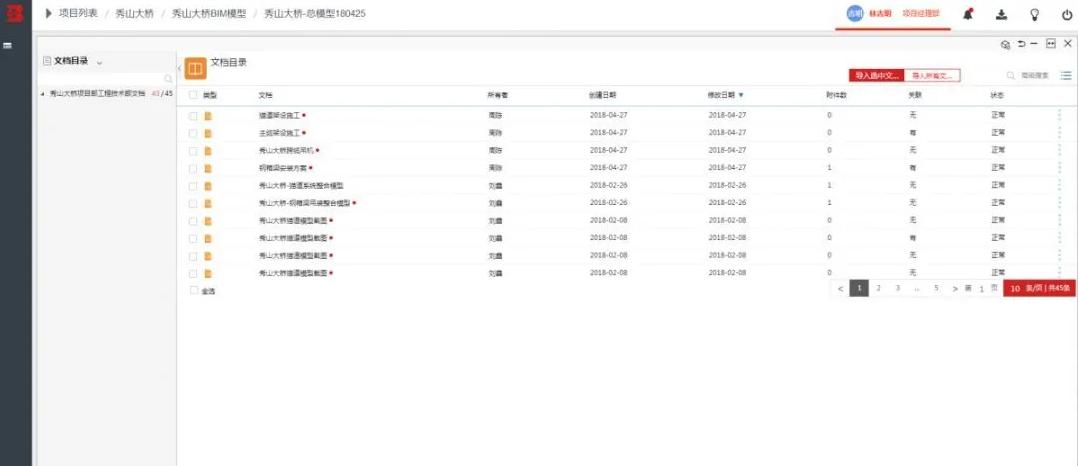

    三.项目资料管理

    现场施工时管理人员可随时获取关于项目的施工图纸、施工方案、施工台账、合同文件、方案视频等。各资料统一在云端集成，确保信息资料的准确性、唯一性、及时性。

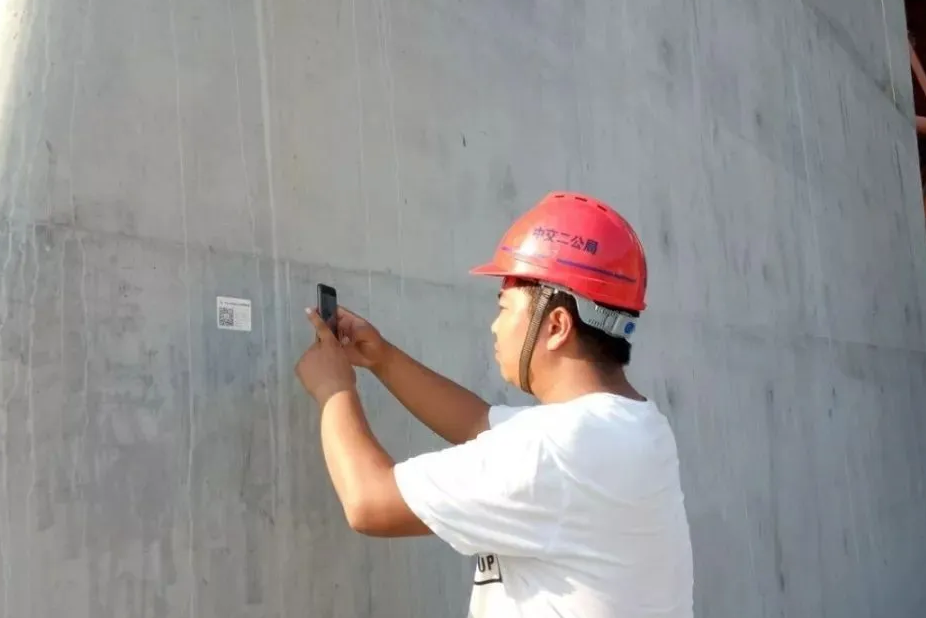

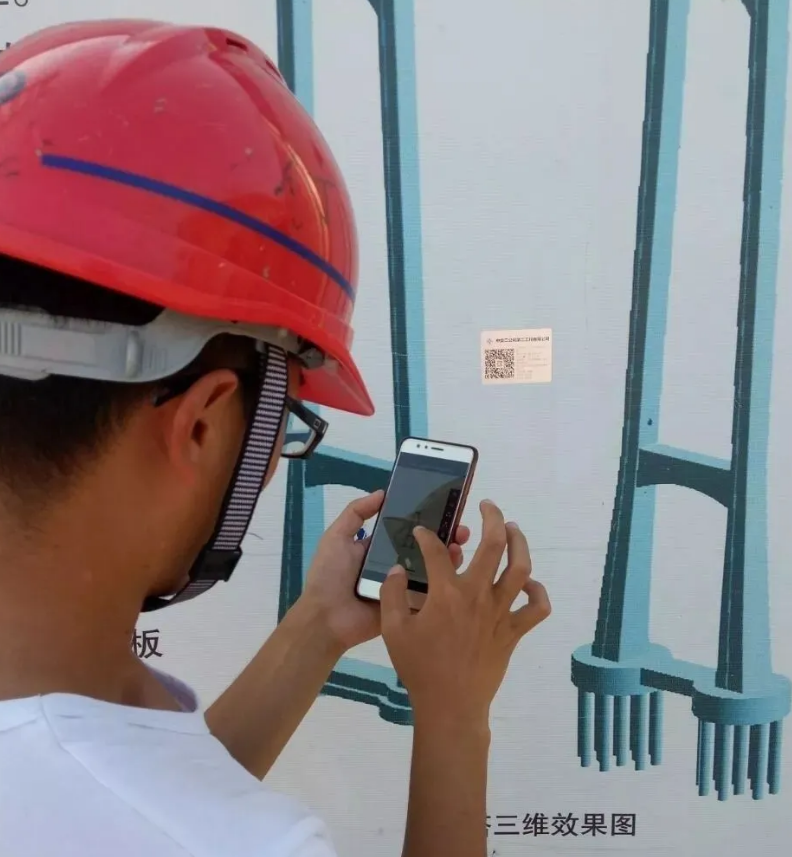

    四.二维码应用

    将二维码通过二维码打印机打印粘贴在现场，项目人员在现场可以通过移动电子设备快速扫描二维码，快速获取工程任一结构物实时工程信息；同时后台赋予现场技术员相关权限，根据当前工程施工关键信息变动，使用手持移动端利用二维码技术快速定位构件，运用APP实时更改构件状态信息，再通过互联网快速将信息共享给各职能部门。

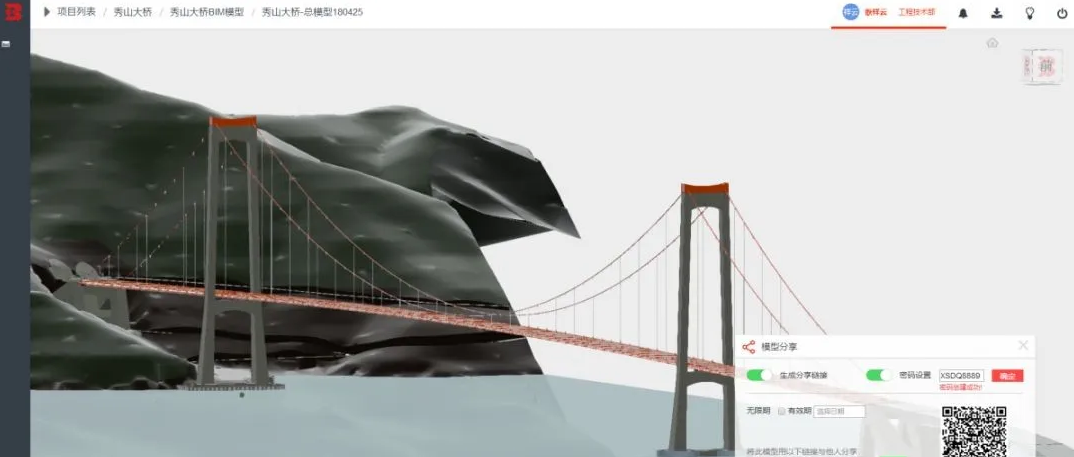

    五.BIM模型分享

    将BIM模型整体或按构件分享给项目各参与方人员，被分享的人员可以直接通过链接或扫描二维码打开模型进行浏览，对项目整体模型及构件有系统的了解，并基于BIM模型进行沟通协作。

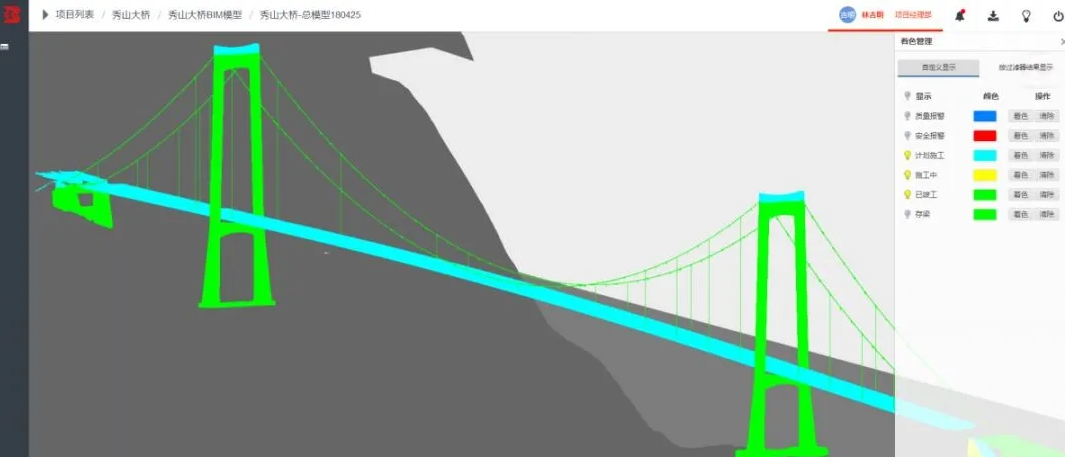

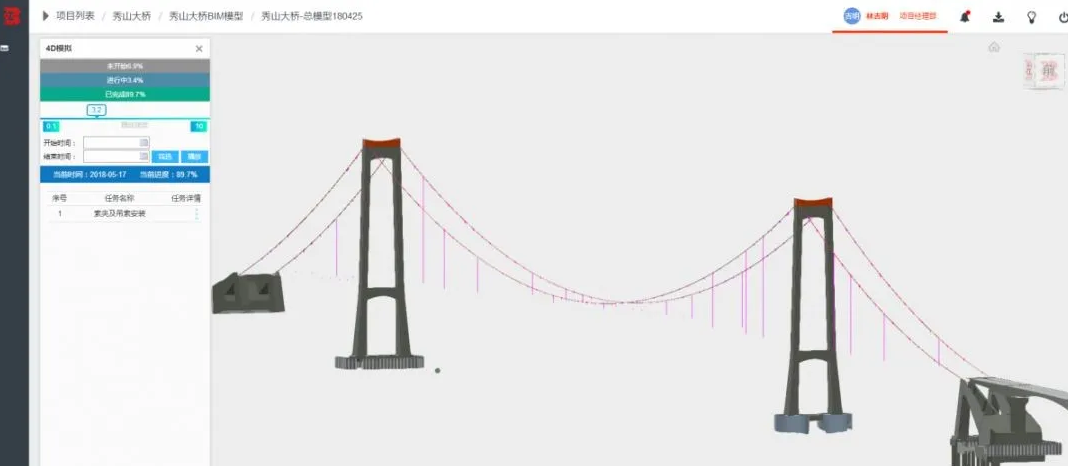

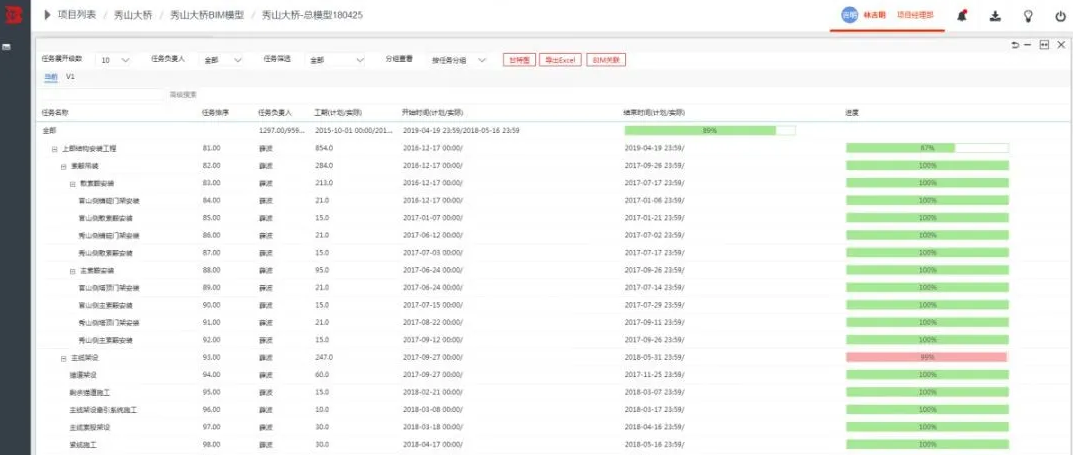

    六.进度管理

    施工前期将分部分项任务与BIM模型进行关联，对工程计划进行虚拟排布及实际进度跟踪。通过点击任务列表中的明细进行反查，可以看到该条任务对应的模型部位。通过任务与模型的关联，可以方便业主随时查看工程形象进度，对于项目部的月报工程量复核也提供了有力的依据。

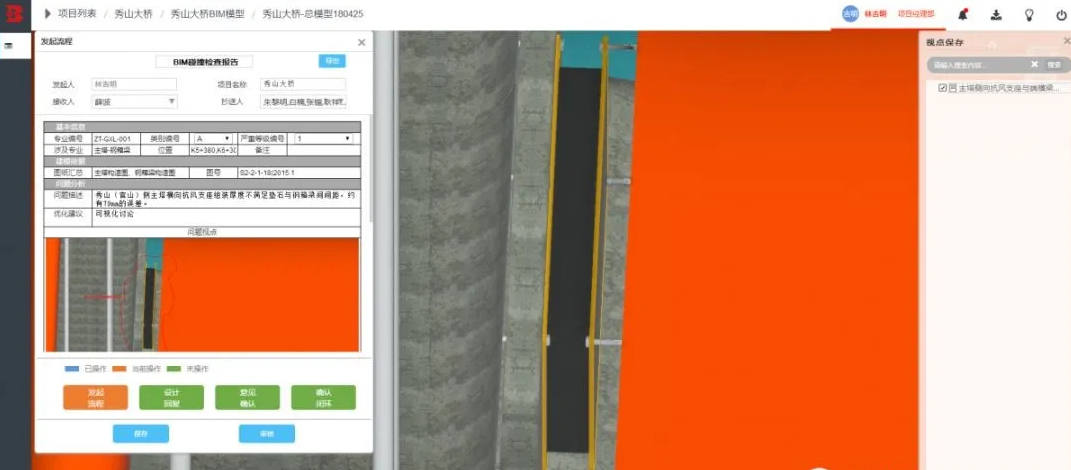

    七.设计问题协同

    在浏览BIM模型时，直接针对碰撞问题进行实时沟通，形成碰撞检查报告，业主，设计方、施工方等可直接基于同一BIM模型进行问题的及时回复和解决，BIM平台系统自动形成记录及报告，可将碰撞报告导出到本地。

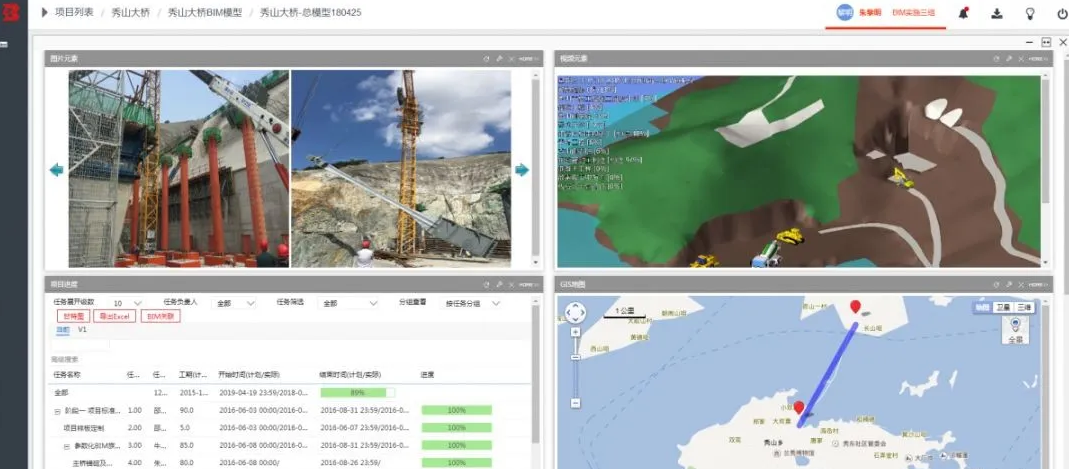

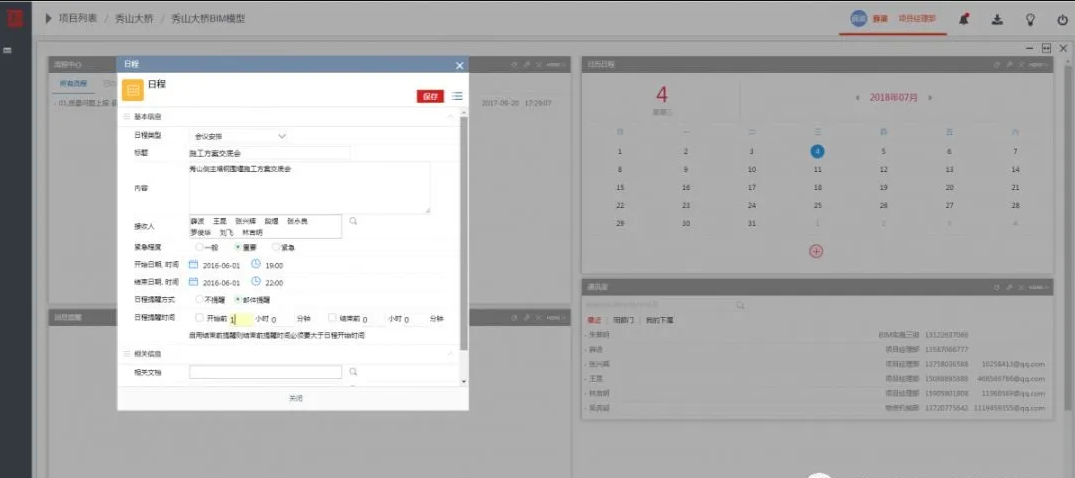

    八.项目门户定制

    结合本项目特点、项目需求、项目组织架构等进行项目平台定制化配置，在前端可查看项目效果展示视频、现场施工照片、项目GIS定位、日历及日程等；将各种常用功能和重要信息及时呈现，项目所有参与人员登录平台后能第一时间看到和自己相关的文档、资料、工作任务、协同消息等。

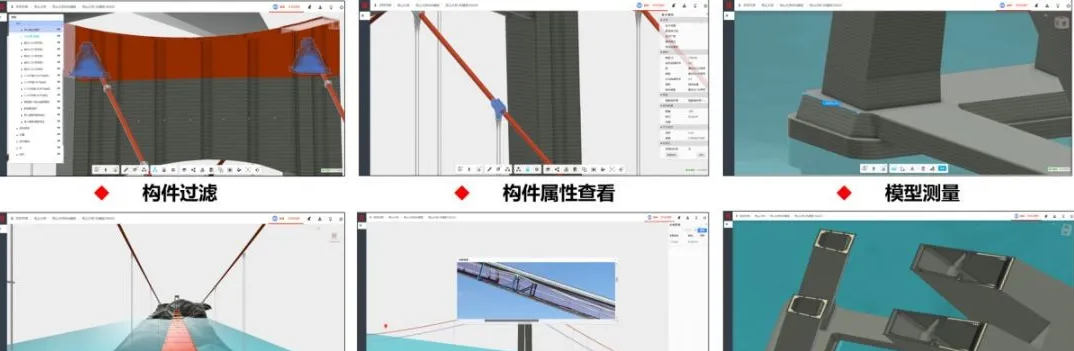

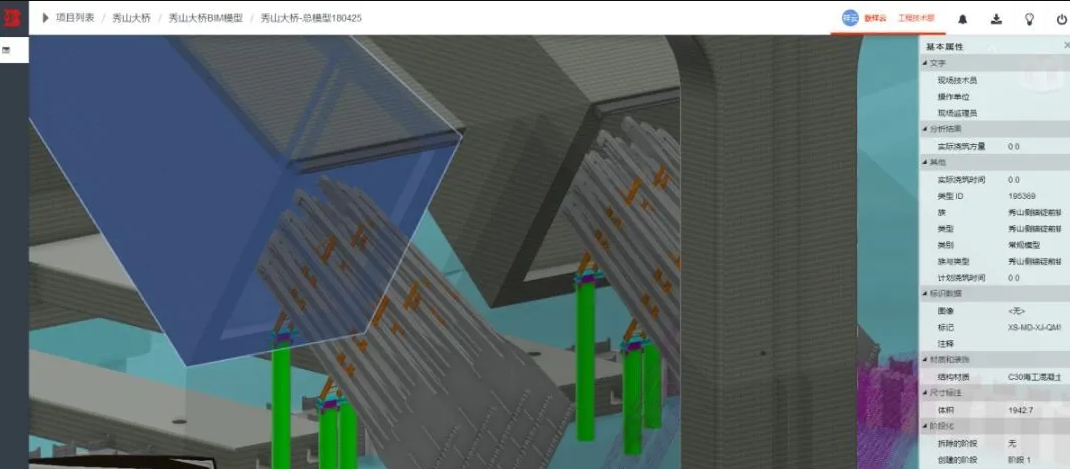

    九.BIM模型信息查看

    在项目平台上可以对BIM模型概览、漫游、属性查看、剖切、测量、过滤、查询等各种操作，经过轻量化处理的模型，只需普通的网页浏览器即可轻松浏览BIM模型，无需高端配置的电脑，大大提高BIM模型应用普及性和便捷性。

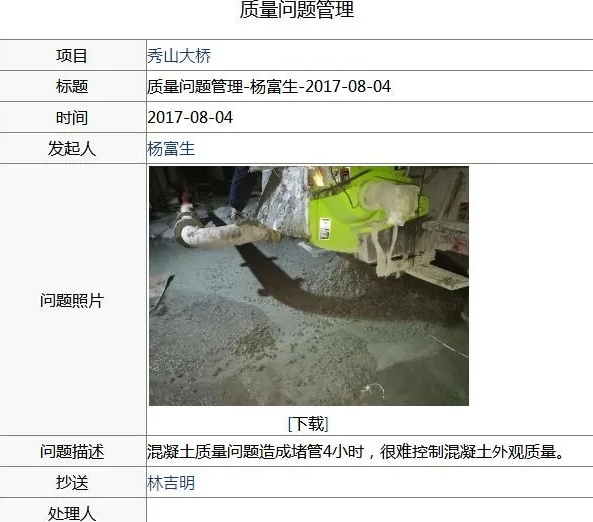

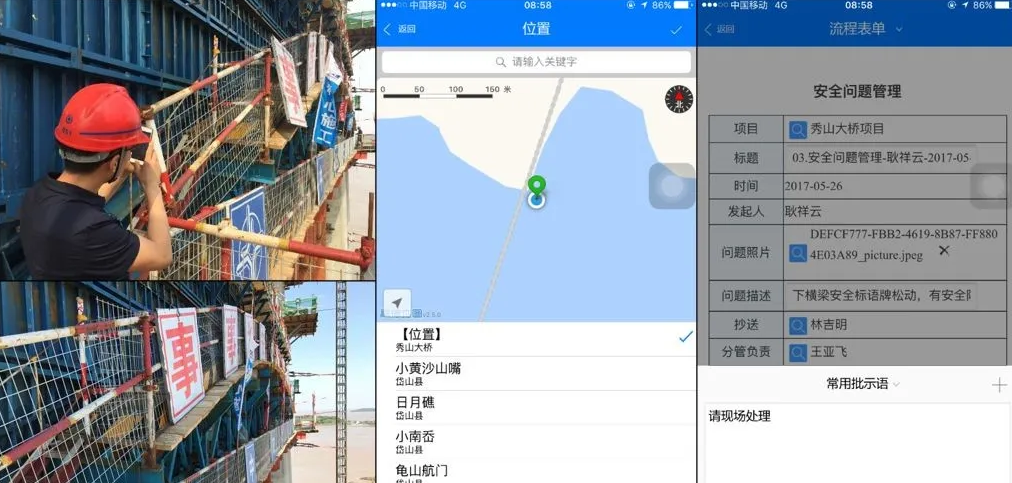

    十.安全质量管理

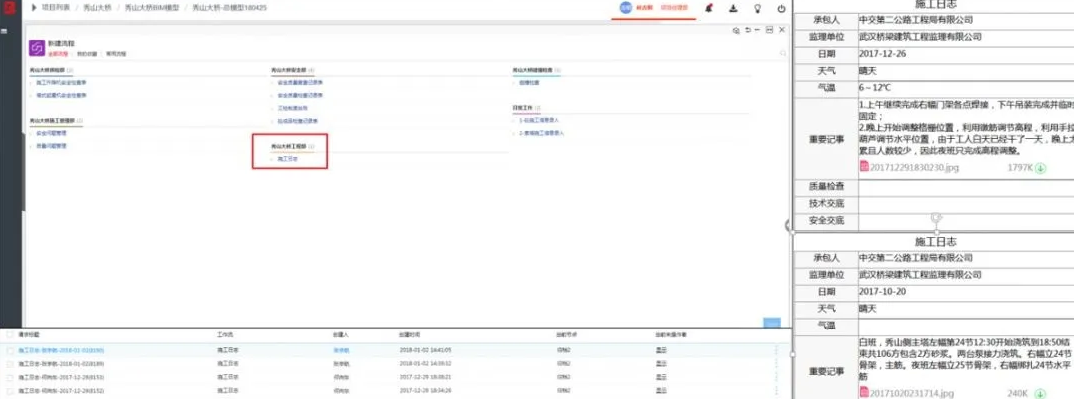

    技术部和安全部人员,在现场巡查过程中及时上传质量、安全问题，生产工区人员在接到相关问题提醒后,及时进行整改，通过数据共享和集中分析，实现现场施工安全问题跟踪管理，隐患排查实时具体，落实整改更迅速及时。

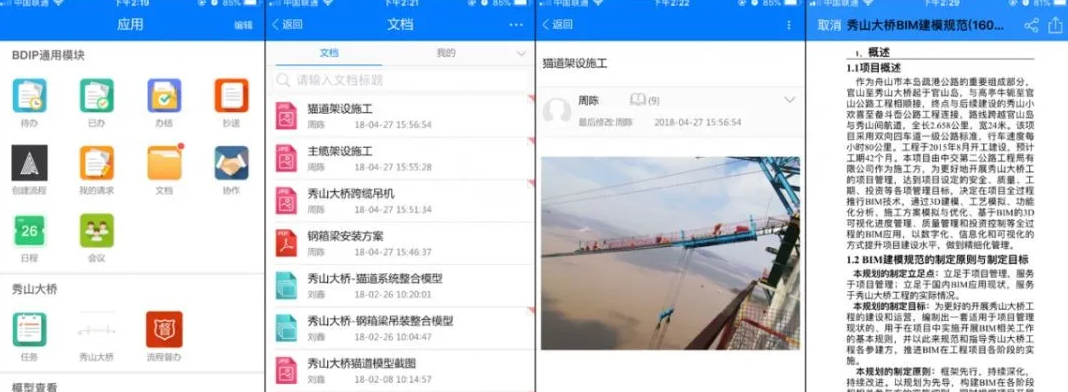

    十一.移动端应用

    与PC端同时建立的移动端BIM协同APP，满足现场技管理人员对现场安全管理、质量安全的问题拍照保留和协作沟通，同时系统具备图纸浏览、模型查看、信息检索、考勤管理、实时讨论等功能。

    十二.应用总结

    本项目引进应用广泛、成熟稳定的BIM施工协同管理平台引入到桥梁施工应用中，已取得的应用效果显著。项目各参与方人员统一基于BDIP平台协作沟通、极速浏览BIM模型、实时查看项目实际施工进度、流程表单在线填写、审批、归档且可追溯；基于BDIP平台的信息化项目管理提高了项目参与方的沟通效率、参与度、项目施工管理更加高效。
