Revit教程：在Revit中如何将普通墙与曲面墙的内壁进行连接？
【技术要点】如何在Revit中将普通墙与曲面墙的内壁连接？

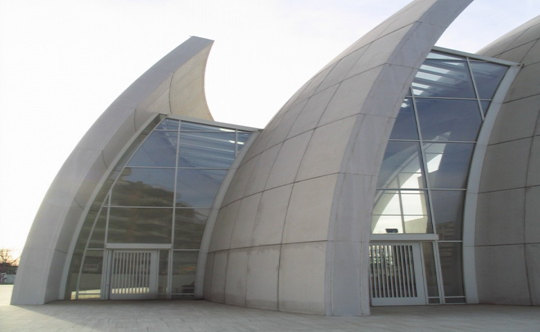

问题：创建异形建筑时，为了达到如（图-1）所示的效果，该如何操作？
图-1
我们可以使用体量建模的方式来创建该类建筑，要点在于如何将幕墙与曲面墙的内壁连接。具体方法如下：
一、创建曲面墙：

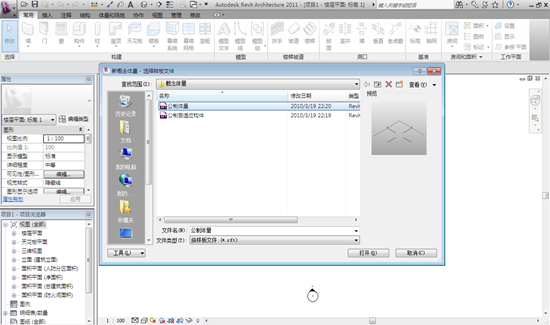

(1)新建概念体量，选择公制体量作为族样板文件打开。如（图-2）所示：
图-2

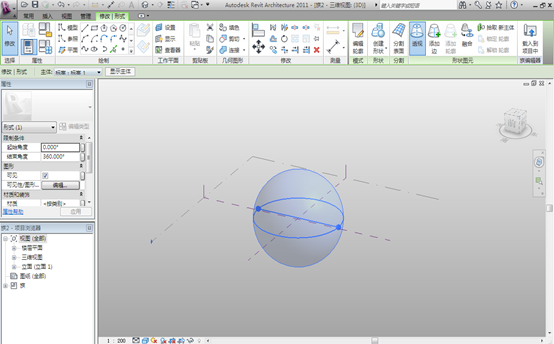

(2)搭建一个半径为30M的实心球体，并单击透视命令。如（图-3）所示：
图-3

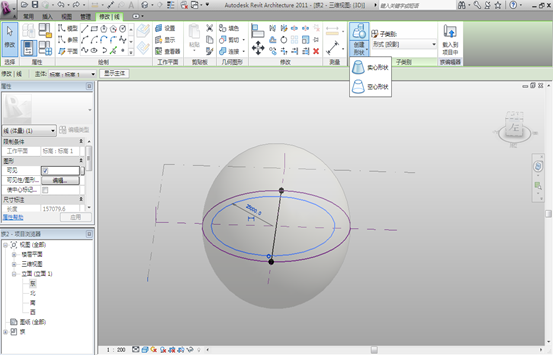

(3)搭建一个半径为25M的空心球体，与上面的实心球体同心。如（图-4）所示：
注意：曲面墙的半径即为25M
图-4

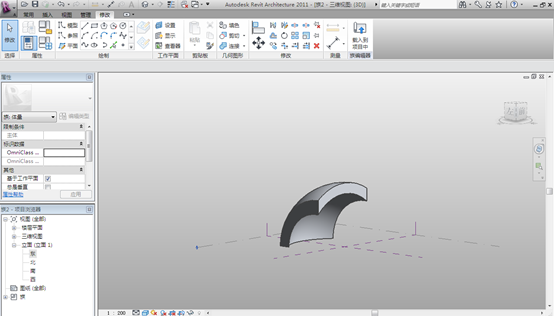

(4)再利用空心形状命令，将球体剪切成曲面墙的形状，如（图-5）所示：
图-5
至此，曲面墙的绘制结束。可载入项目中，拾取内壁做为曲面墙模型。
二、将普通墙与曲面墙内壁连接：

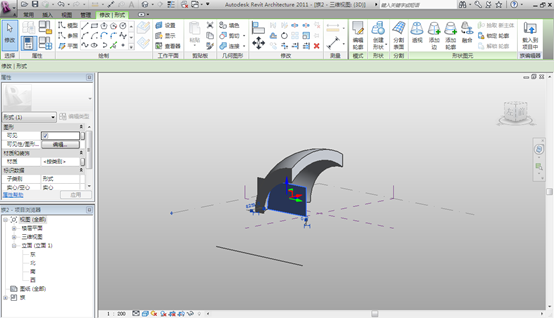

（1）创建直线的实心形状，并将其移动至适当位置，调节高度，如（图-6）所示：
图-6

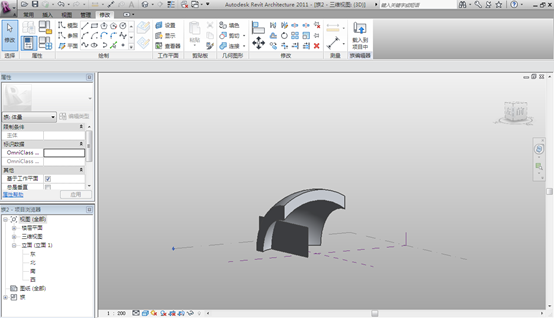

（2）用该实心形状剪切曲面墙模型，完成普通墙与曲面墙的连接。如（图-7）所示：
图-7

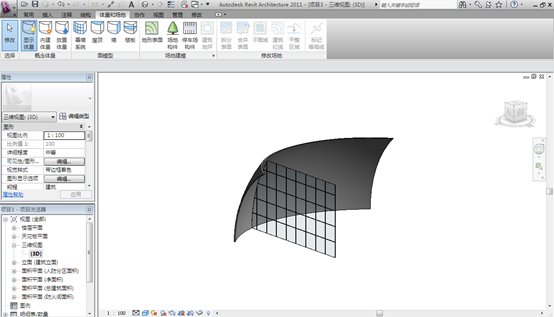

（3）将体量载入项目，分别拾取实心球体内壁作为曲面墙，拾取长方形面作为幕墙，隐藏其他图元，如（图-8）所示：
至此，普通墙与球面墙的连接完成。
图-8
三、利用此方法搭建项目的其他部分即可。
四、总结：
为什么要创建2个球体？因为实心球体的内部是无法剪切的，必须通过空心形状才能让幕墙与曲面墙剪切！
