    01、建筑设计介绍

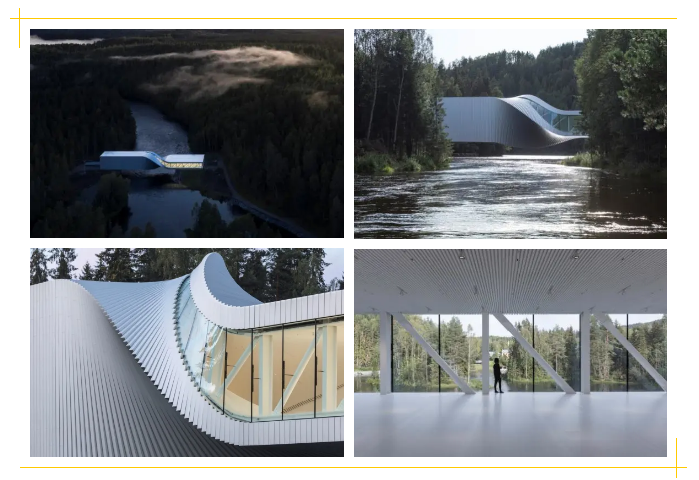

    以挪威TheTwist博物馆为例。

    设计师一定是吃了天津麻花后，突发奇想创作而成，这座“可栖居的桥”呈扭曲的形态，成为挪威耶夫纳克Kistefos雕塑公园一个新的艺术作品。

    此建筑出自BIG建筑事务所，下面我们来吃掉它，不，让我们来欣赏它的美~

    02、建模思路

    不管是Dynamo还是Revit，思路其实并不复杂，区别在于：

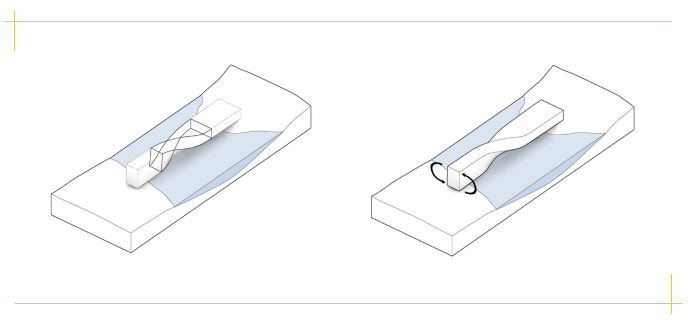

    ■Dynamo：模型分三段，中间异型处通过公式进行旋转，控制其旋转的位置和角度；

    ■Revit：需要先新建体量文件，再使用放样进行旋转，最后通过内建幕墙嵌板，窗族等识别体量创建，最后创建细部构件。

    03、Dynamo建模过程

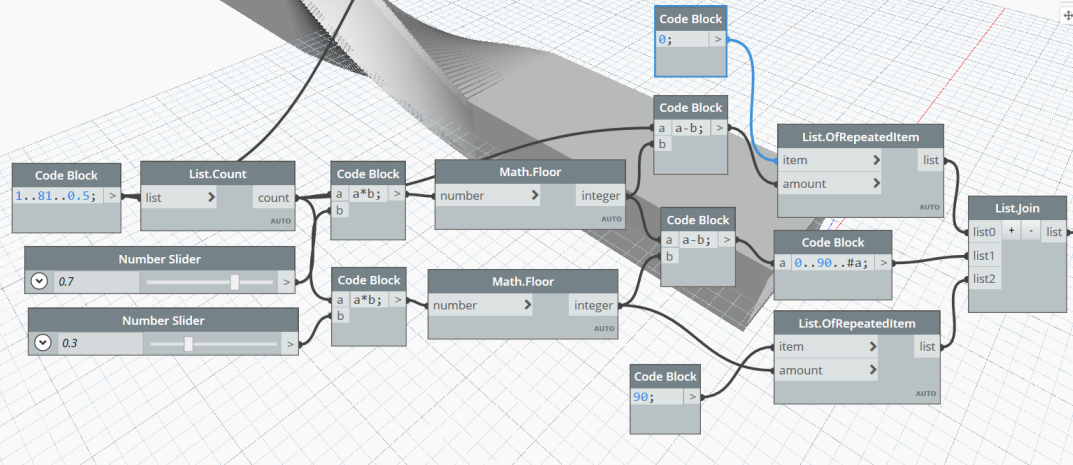

    ■第一步：设置数学公式■

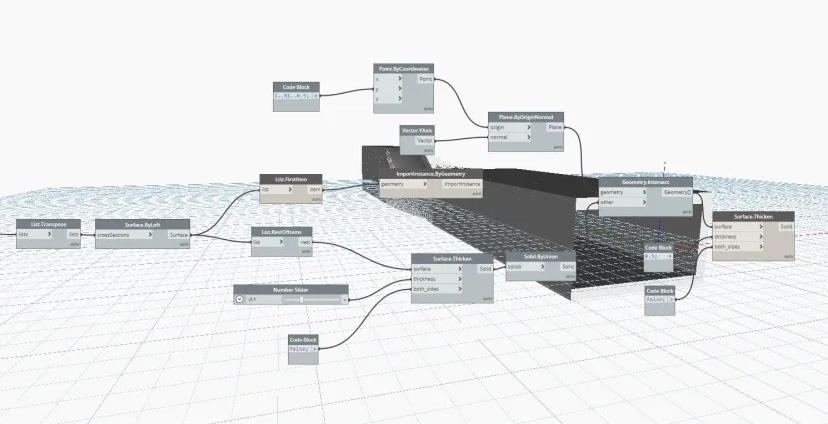

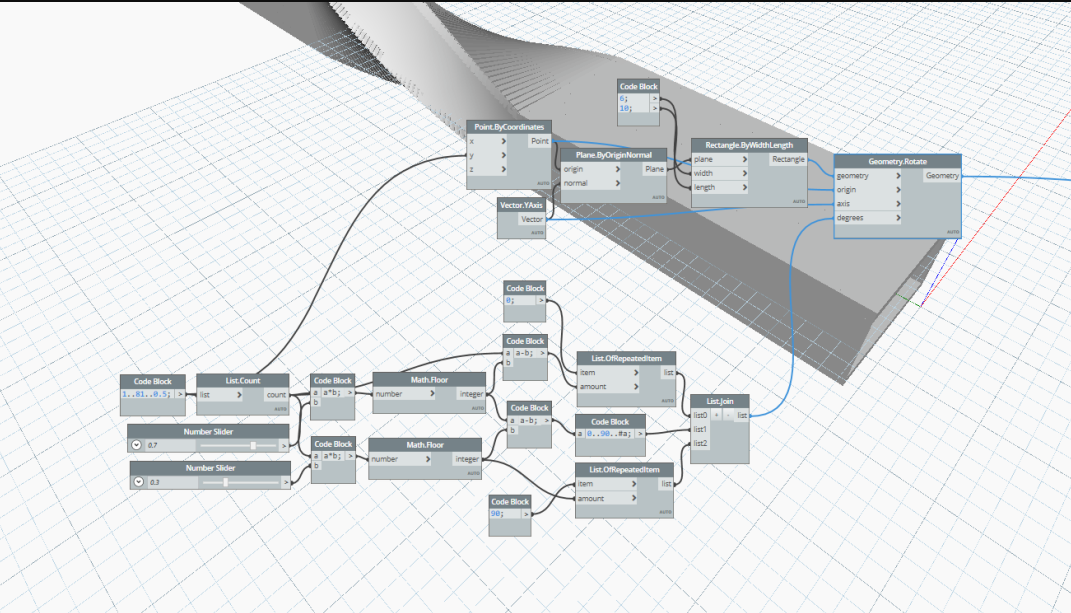

    ■第二步：创建形体■

    ■第三步：细部构造创建■

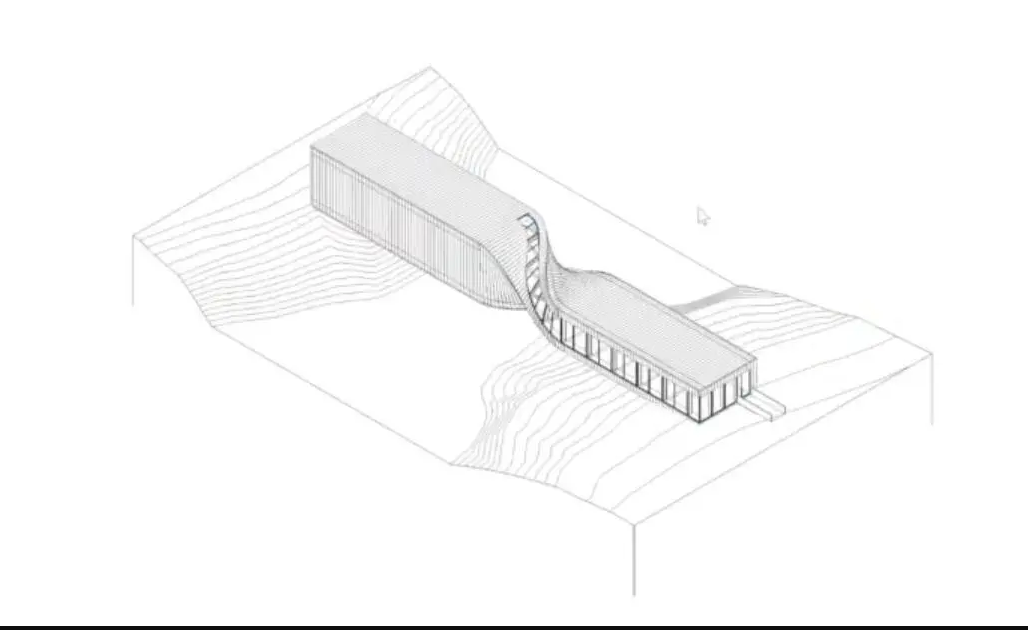

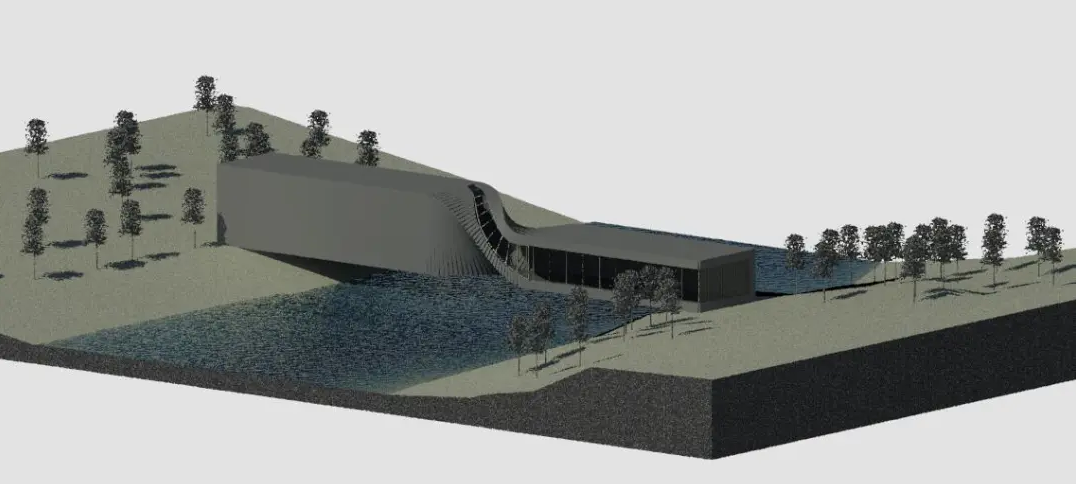

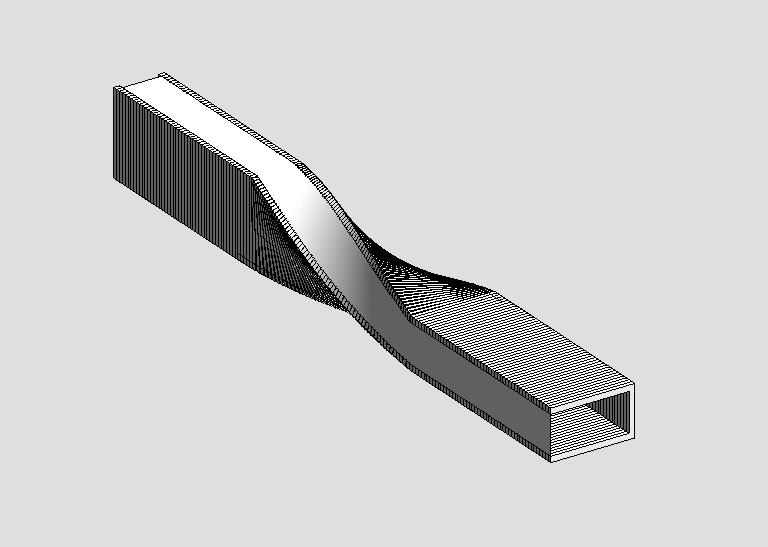

    ■第四步：完成模型■

    04、Revit建模过程

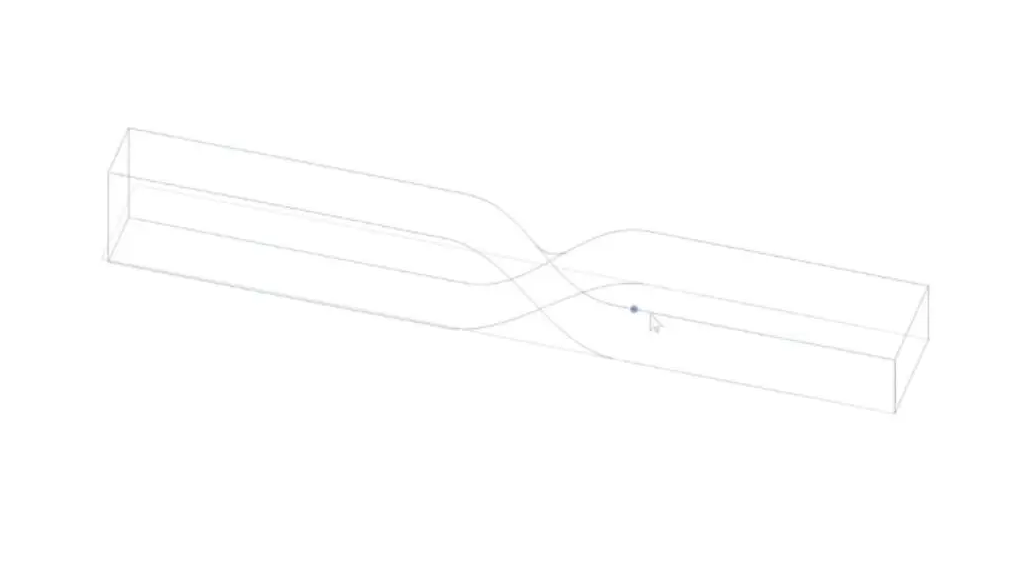

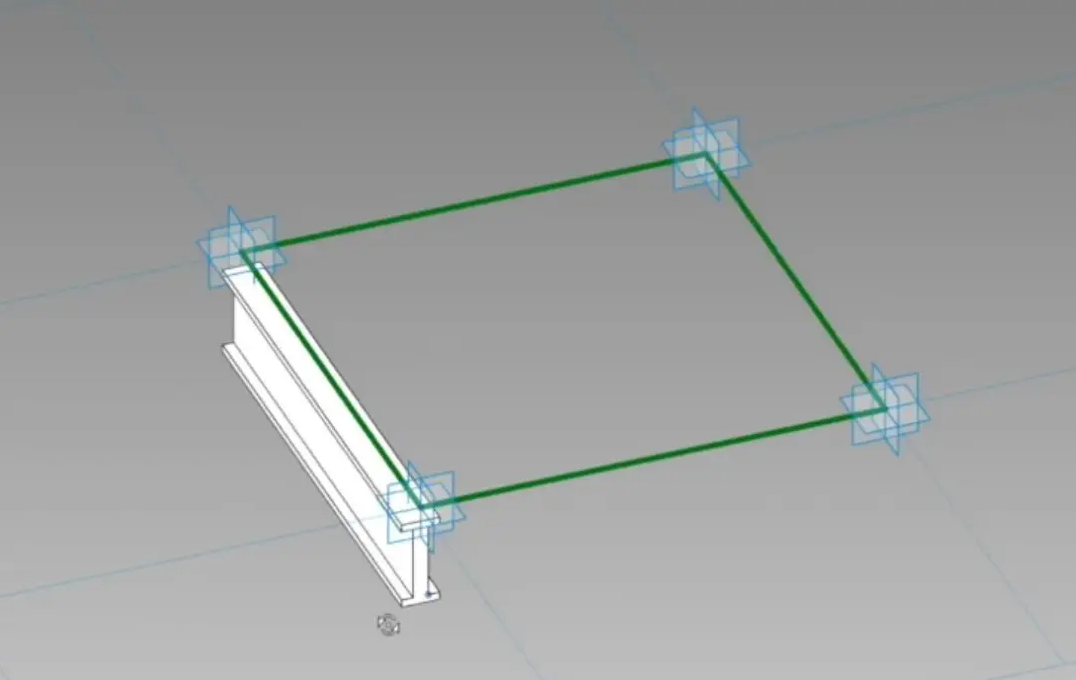

    ■第一步：新建体量、放样旋转■

    ■第二步：新建幕墙嵌板，内建窗族■

    ■第三步：创建外幕墙，识别体量创建■

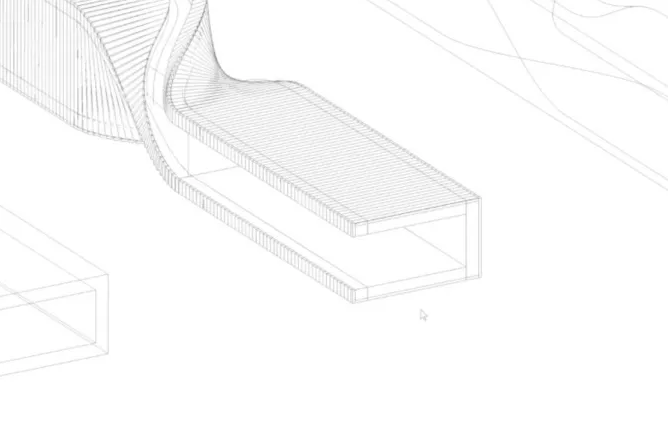

    ■第四步：细部构造创建，完成模型■

    05、优缺点总结

    Dynamo的优势：

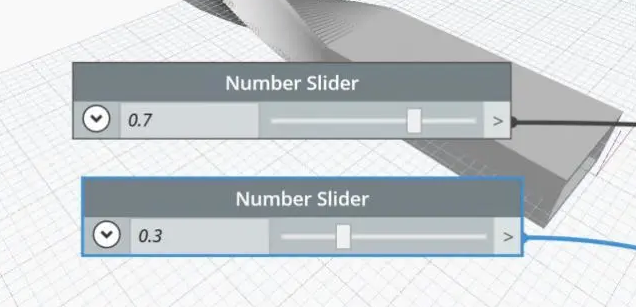

    1、可以通过滑块（numbersilder）节点，快速调整模型形体，对于建筑师来说能和自己的设计构思呼应，这也是dynamo最大的优点参数化；

    2、复杂的建模过程，可以简化成自定义节点，一建创建模型；

    不足之处在于：

    ①在建模之前要有好的逻辑思维，结合公式、甚至编程，门槛较高，前期耗时耗力，如果是更复杂的形体，那也更烧脑；

    ②dynamo的运行效率低，创建大型构件有卡顿现象。

    Revit的优势：

    建模思路是顺畅的，前期效率高，并且结合revit强大的内建体量、内建构件，可以不断的完善模型；

    缺点在于：

    ①后期改动麻烦，要做修改时，建好的模型构件之间无法联动修改，而是逐个的修改；

    ②对于较复杂的构件，建模不如dynamo参数化能力强。

    通过挪威TheTwist博物馆的建模横评分享，能够给大家一些启发，Dynamo是Revit的互补，对于Revit建模感觉繁琐的时候，Dynamo提供了一种解决方式，而且我们在做模型信息收集录入、辅助异型构件加工等等方面Dynamo也体现了它的强大，很值得深入探究。
