revit墙面拆分怎么做？Revit中关于墙面的拆分

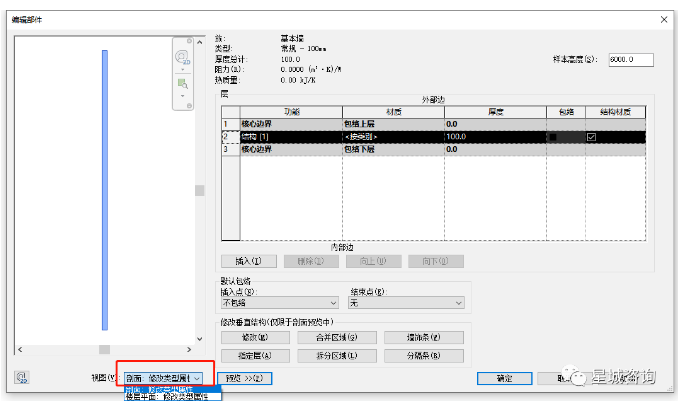

1、单击“建筑”中“墙”，选择“墙-建筑”，单击“属性”面板中“编辑类型”，会弹出“类型属性”对话框，单击“结构”一栏中的“编辑”，单击左下角的“预览”，修改“视图”为“剖面：修改类型属性”；（注：插入面层前一定先修改预览的视图）
图1修改视图为“剖面”

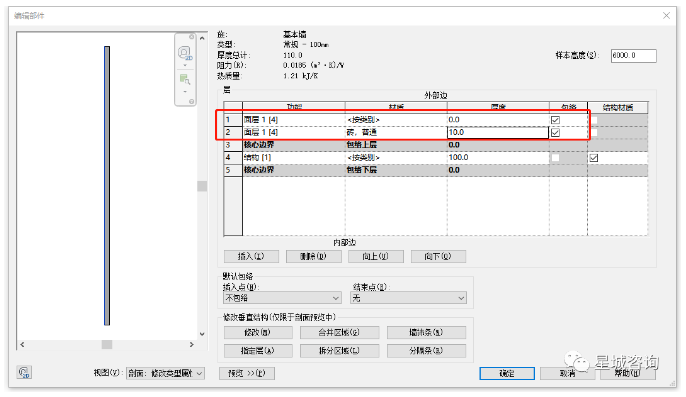

2、单击第一行的数字“1”，单击“插入”按钮两次→插入两个结构1，修改1、2行的“功能”为“面层1(4)”，修改第二行“厚度”为“10”，“材质”改为“砌，普通”；
图2修改面层材质和厚度

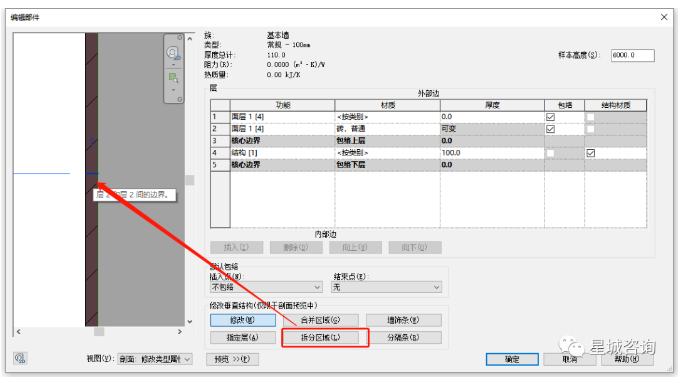

3、单击“拆分区域”→放大左侧的剖面图，拆分刚刚创建的10mm厚的墙面；
图3给新创建的面层拆分区域

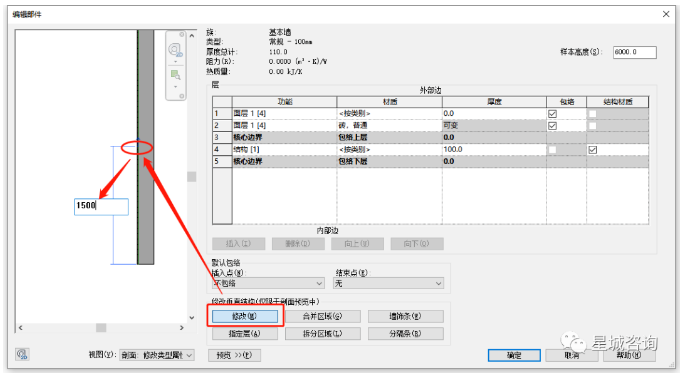

4、单击“修改”再单击刚刚创建的拆分分界，单击数值修改为“1500”；
图4修改拆分边界高度

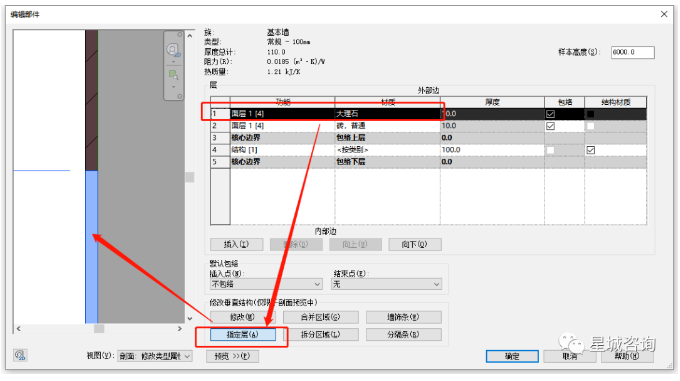

5、修改第一行“材质”为“大理石”，单击第一行的数字“1”，单击“指定层”再单击刚刚所拆分的墙体，将大理石的材质赋予墙体；
图5给拆分出来的墙体指定面层

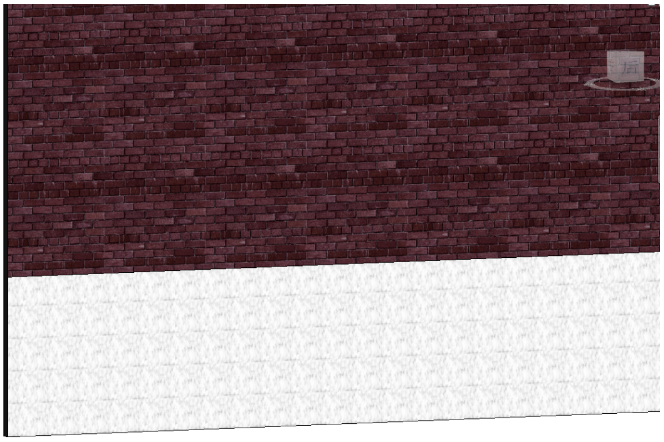

6、单击“确定”完成墙体构造的编辑，绘制一道墙体，这道墙体就是下面1.5米是大理石，上面为普通砖砌体。
图6完成拆分的墙体
