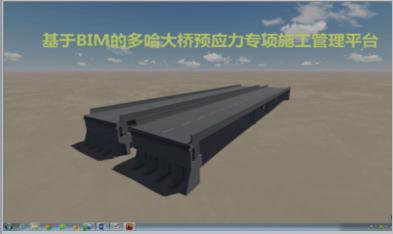

由于桥梁工程巨大，BIM工作也包括了模型以及施工模拟等多项内容。因此，在对业主进行BIM专项交付时会由于信息量大而变得麻烦，并且给业主在进行检查使用时带来很多的不便。为解决该问题，基于BIM和Bentley平台，进行该大桥预应力专项施工管理平台的二次开发。在平台中，将该项目的多项内容进行整合，方便业主进行各个专项内容的查找并指导施工人员进行专项施工。该管理平台主要包括工程概况、资源配置、预应力系统、深化设计、施工方法、质量控制、进度控制、安全控制、成本控制九个模块，平台界面如图所示。

（1）工程概况模块

该模块是项目管理平台的基础模块，在该模块中可以对项目进行快速的了解，在模块相应的内容中可以查看该项目的基本情况、CAD图纸、Revit模型等多项内容，可以在各个视角对项目的Revit精细化模型进行预览。

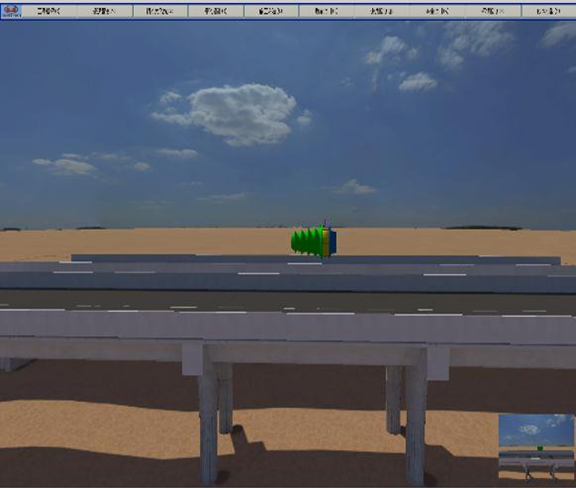

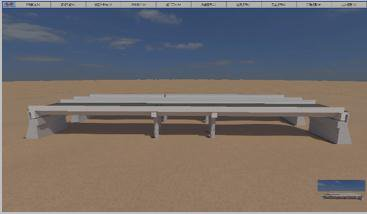

该模块主要包括工程介绍、桥体预览、导游视角、视图显示以及模型测量五个方面。工程介绍中包括该工程的基本情况，比如建筑物位置、结构形式、投资额等内容。桥体预览中可以对项目的模型进行各类视角的观察。导游视角中，操作者可以以第三人的视角在大桥中的各个位置进行细部的查看，使操作者更为直观的了解桥体结构。视图显示中包含桥体的平、立、剖图纸。在模型测量中可以任意测量模型中两点的位置，方便施工人员了解情况。管理平台中工程概况如图所示。

（2）资源配置模块

该项目工程量大，资源使用量多，因此，项目的资源配置十分重要，科学合理的管理方法能够大大的节省施工时间和成本。在该平台中，通过对资源配置模块的浏览，工作人员能够对该项目各个方面的情况进行了解，方便在后期的施工管理中对各种资源进行合理的调配，使工程更为科学的进行下去。

资源配置包括组织机构、人员、材料、机具、结构构件五个方面。组织机构中以表格形式体现工程组织，并可查看其中人员具体职责。在人员方面中可以查看工程所涉及的所有人员信息，包括姓名，人员数量，职务等方便工程管理。对材料部分进行管理，在平台中能够快捷的查询工程中的材料状况。机具部分是对施工中所有机具进行开发施工中所有材料。结构构件能够对工程中所涉及的结构构件进行拆分显示，点击构件能够查询构件的细部节点详图，如图所示。

（3）预应力系统模块

预应力施工模拟是该项目的重点及难点，对快速准确的指导现场施工人员进行预应力施工十分重要。熟悉预应力系统模块后，可以随时对施工方法与施工顺序进行查看，更好地了解施工方案，更方便地指导工作人员进行施工。

预应力系统包括后张拉系统、材料及储存、工程序列及详细方法。后张拉系统详细描述后张拉工艺的内容，方便施工方进行查看。材料及储存主要对工程材料的管理进行详细的说明。工程序列对工程的施工顺序进行说明。详细方法对预应力施工的方法进行详细的描述，并可以随时调出相关工艺的详图。

（4）施工动画模块

在施工动画模块中，将之前的制作好的各施工工艺展示进行链接，可以直接在平台中进行查看，了解复杂工艺上的施工过程，指导施工。同时，还可以在平台构筑的三维场景中进行全方位的3D浏览以了解建筑各个复杂的施工过程，透彻了解施工工艺，更加方便施工方进行查看与技术指导。

在管理平台中，还有质量控制、进度控制、安全控制、环境控制以及成本控制五个模块。在这五个模块中，可以随时对施工的各个方面进行管理，及时发现各种问题，提早与施工人员进行沟通修正，使施工管理变得方便快捷。

管理平台的开发，一方面能够更好的完成交付，方便业主的管理，业主可以在平台中直接对各种信息进行查看阅览，不需要在多种交付内容中进行一—的搜索。另一方面，能够方便对施工阶段进行各个方面的管理控制，使施工人员能够高质量，高水准的完成该项目的施工，大大节约了施工时间与施工成本。
