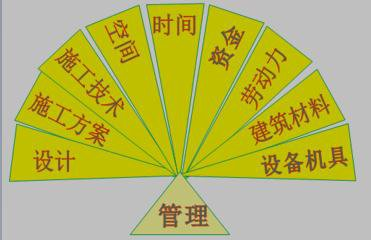

BIM是近年来建筑领域出现的新兴技术，能够改善项目设计质量，节省同一项目不同软件的建模时间，降低生成图纸时的出错率，提高施工效率，完成对建筑全寿命周期的管理。充分应用计算机辅助施工的思想，基于BIM技术，对建筑的施工过程进行动态模拟，选择最优施工方案，提前发现设计漏洞，对结构关键部位的施工具有指导意义。不仅如此，施工动态模拟还可以辅助施工项目管理，通过项目策划和项目控制，最终使项目的进度目标、质量目标、成本目标和安全目标得以实现。施工模拟技术辅助项目全过程施工管理内容如图所示。

项目背景：

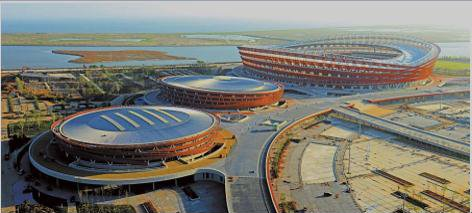

该体育场属于超大跨度空间张拉索膜结构工程，屋盖建筑平面呈椭圆环形，长轴方向最大尺寸约270米，短轴方向最大尺寸约238米，最大高度约57米。屋盖主索系包括内圈环向索和以及径向索，包括144道吊索、72道脊索和72道谷索。膜面布置在环索和外围钢框架之间的环形区域，形成波浪起伏的曲面造型。超大跨度张拉索膜结构在国内外同类结构中是最大的。其实拍图如图所示。

BIM应用内容

本案例选用Navisworks软件，结合工程实例，对其施工过程的模拟进行具体研究，旨在加深BIM技术在施工动态模拟中的应用，具体流程为：

（1）使用Revit 软件建立工程实体模型，并导出NWC或DWF格式文件；

（2）使用Project软件制定详细施工计划，生成mpp文件；在（1）、（2）步准备工作完成后，开始对施工过程进行动态模拟。

（3）将NWC或DWF格式文件导入Navisworks中，并通过Presentor进行材质赋予，以使其外观达到项目要求；

（4）在Timeliner中以数据源的形式添加mpp施工计划文件，并生成相应任务层次；

（5）根据施工方案，将Timeliner任务列表中的任务与相应模型构件相附着；

（6）对任务列表中信息进行完善，如添加人工费、材料费等；至此，即完成了施工过程动态模拟的各项步骤，下面开始施工模拟动画的制定。

（7）通过Animator对相应构件进行动画编辑，例如生长动画、平移动画、抬升动画等；

（8）调整观察视角，录制视点动画；

（9）选择渲染方式，并导出施工模拟动画。

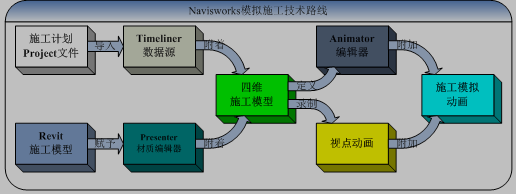

基于BIM技术的整个施工动态模拟流程如图所示。
