郑州幼儿师范

    01、项目简介

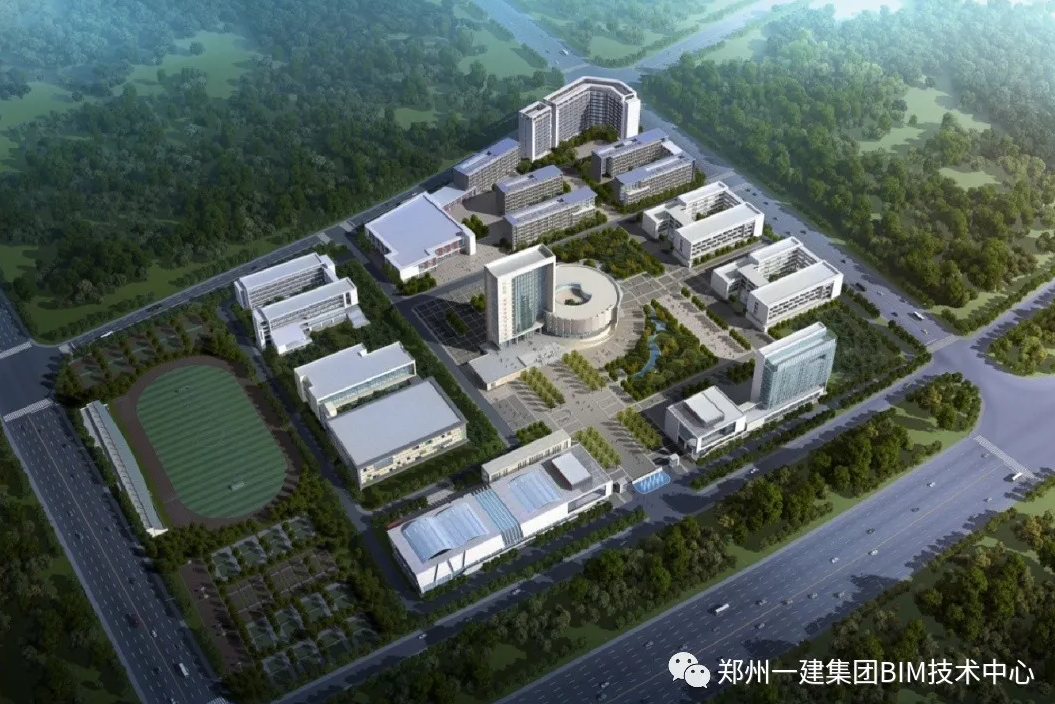

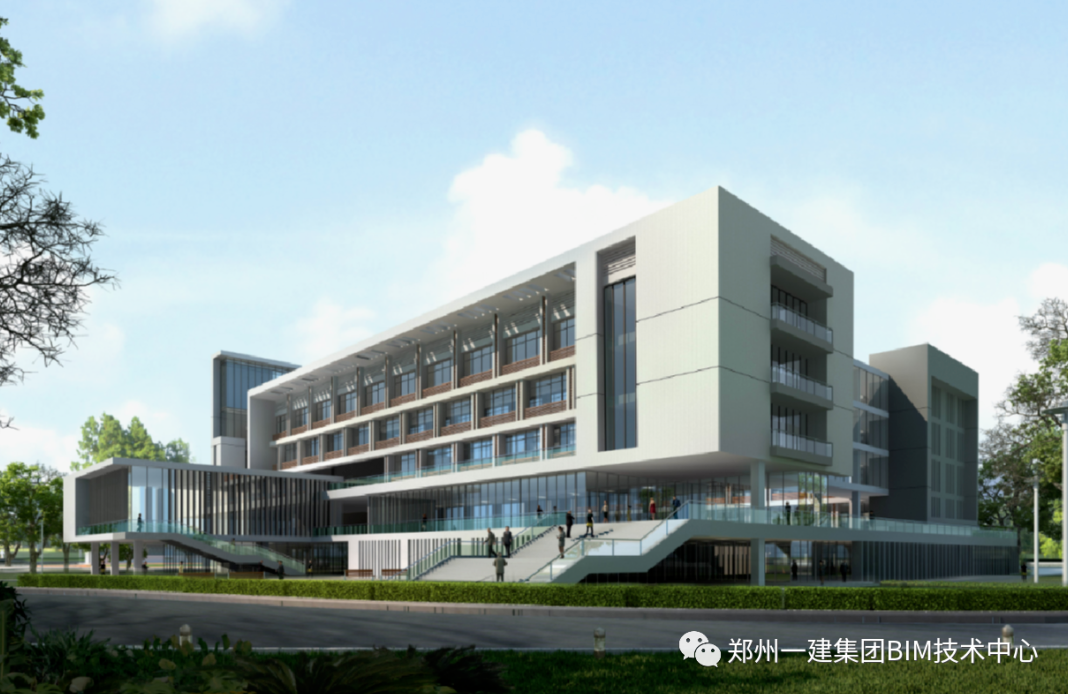

    郑州幼儿师范学校新校区建设项目-美术实验楼，建设场地位于中牟郑汴产业带白沙组团职教园区，郑开大道与康庄路交叉口的西北角，建筑面积16868.36㎡，造价2400万元。

    02、采用BIM原因

    提高场地利用率

    施工场地狭小，作业面不足，利用BIM技术进行前期策划排布，提高场地利用率。

    减少材料浪费，提高施工效率

    砌体施工中因施工场地狭小，现场堆料困难，二次搬运造成材料浪费，利用BIM技术预排砌体，进行各部位量的提取，减少材料浪费，提高施工效率。

    建筑外形复杂

    建筑外形复杂，利用BIM技术排布架体，保证整体协调性，合理利用空间，提高施工效率。

    03、应用成果

    厂区规划

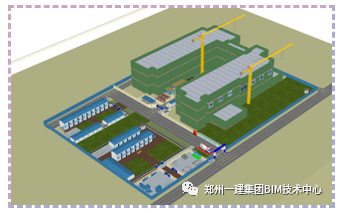

    利用场布软件、Revit软件建立现场临建布置模型，合理规划施工道路、施工区、办公区、生活区，充分利用现场狭窄场地。

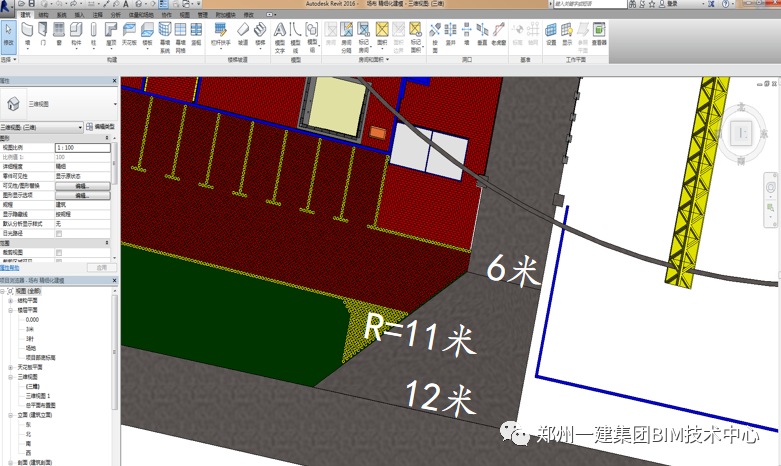

    本工程拟采用6m宽南北方向临时道路，由于场地狭小，道路转弯处转角不好控制，提前策划，结合施工车辆长度、宽度等参数，多次模拟后决定采用安全转弯半径11米，转弯处道路宽12米。

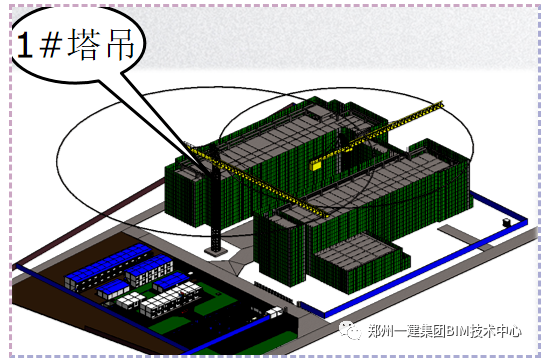

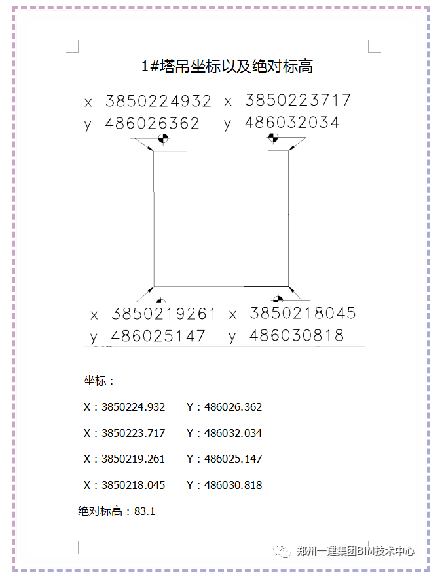

    在Revit场布模型中提前布置塔吊，在保证能覆盖整个施工区的前提下，提前对多台塔吊运行碰撞检查、检查吊装盲区，出具塔吊基础定位坐标，指导现场塔吊安装。

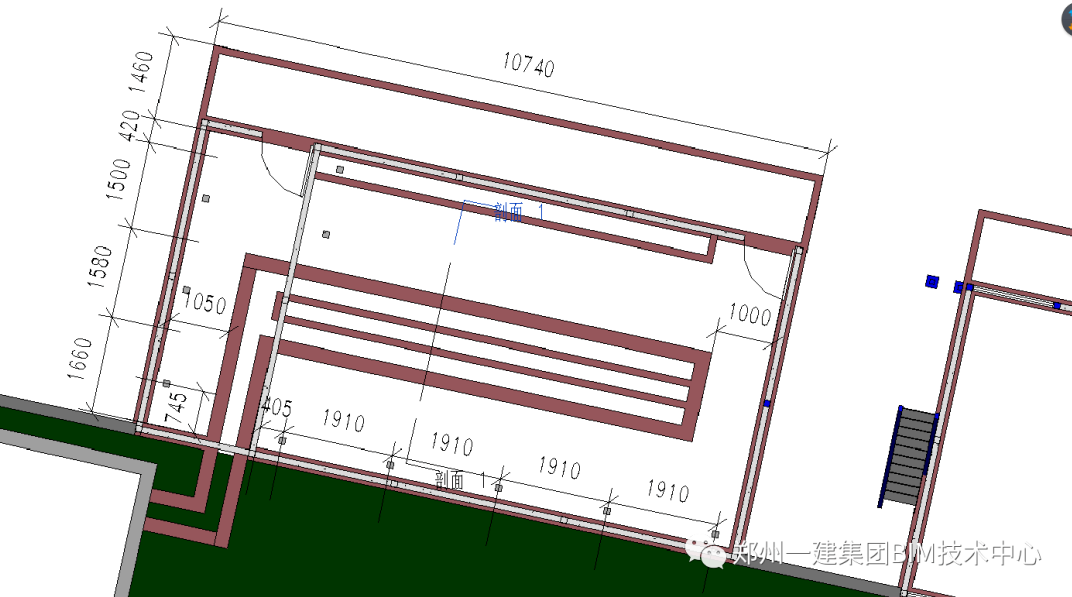

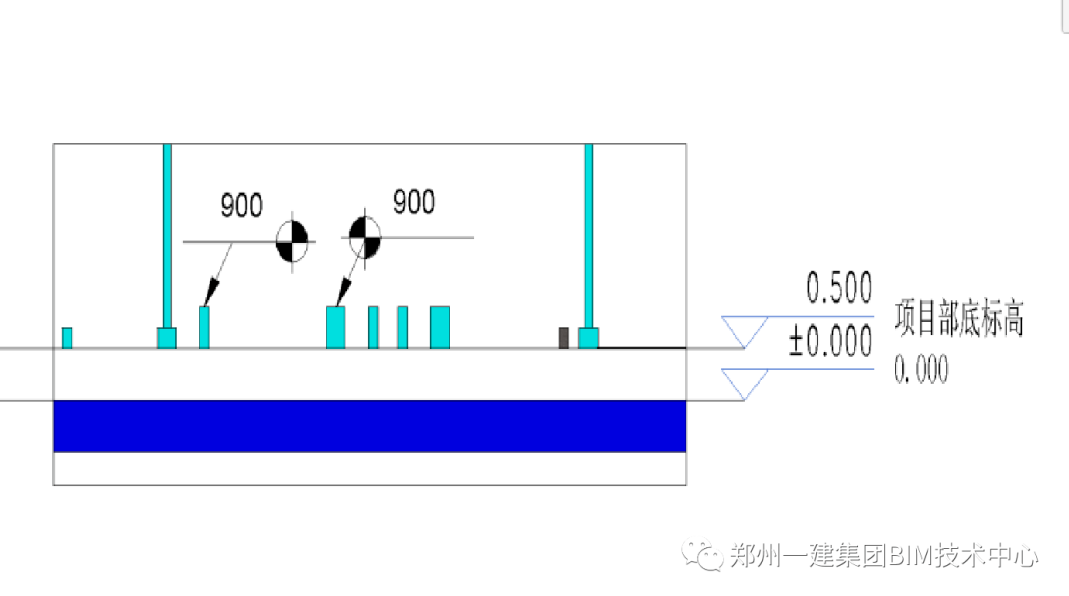

    对Revit场布模型进行出图，包括三维轴测图、平立剖图等，图纸信息包括各部位尺寸、坐标、高程等，指导现场施工。

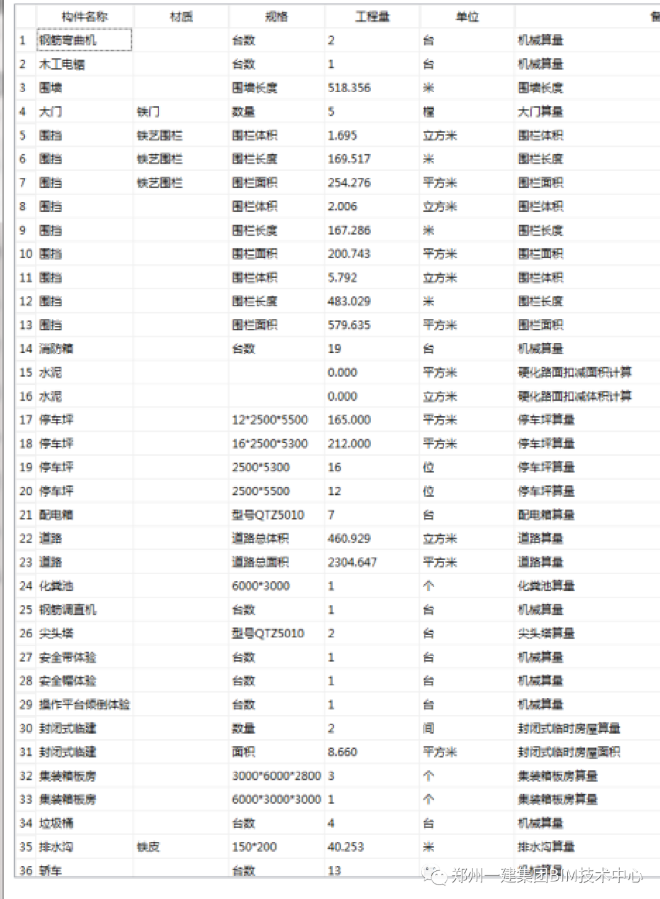

    在Revit场布模型中提取工程量，出具围挡、透水砖等数量明细表，指导现场材料购买。

    砌体排布

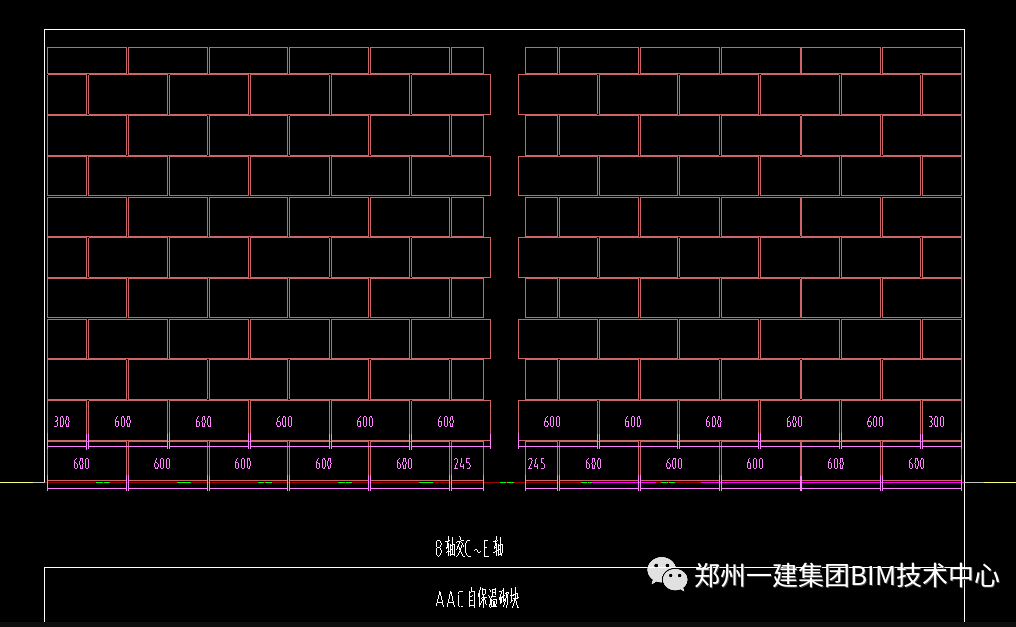

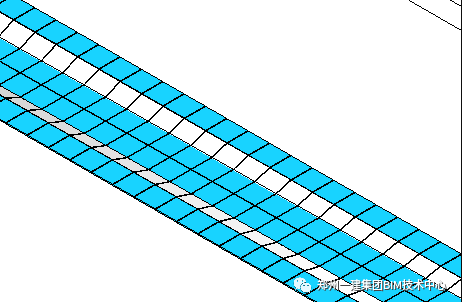

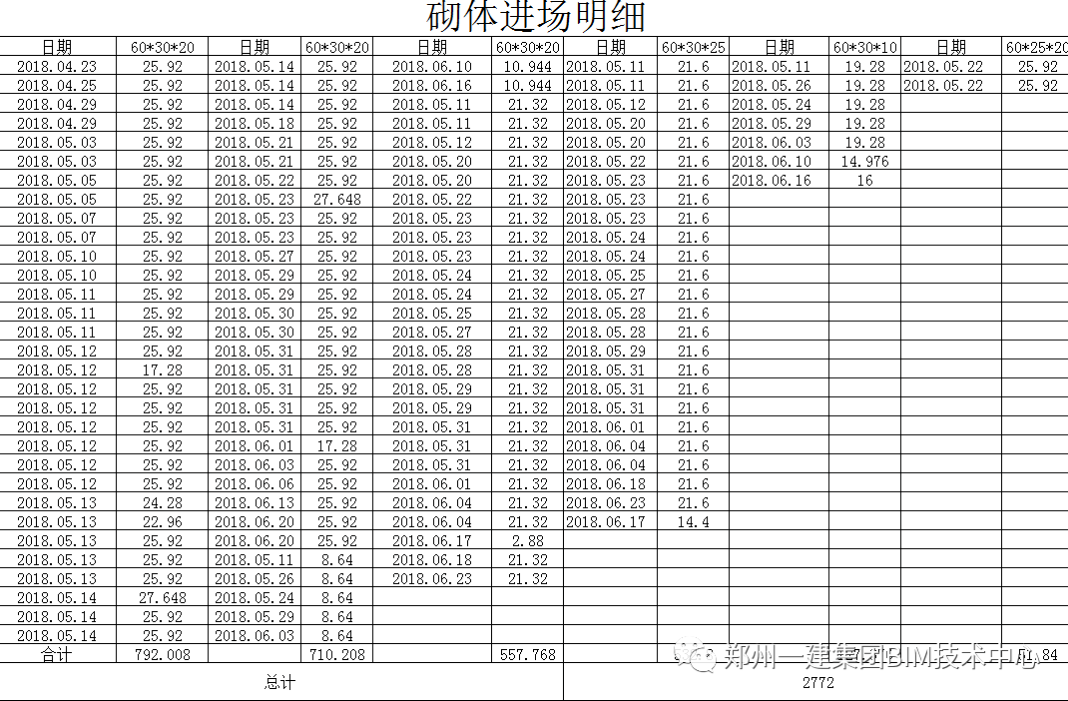

    在Revit中对二次砌体进行提前排布，出具排砖图，现场按照排砖图施工；同时统计砌块数量，便于现场材料管控。

    架体排布

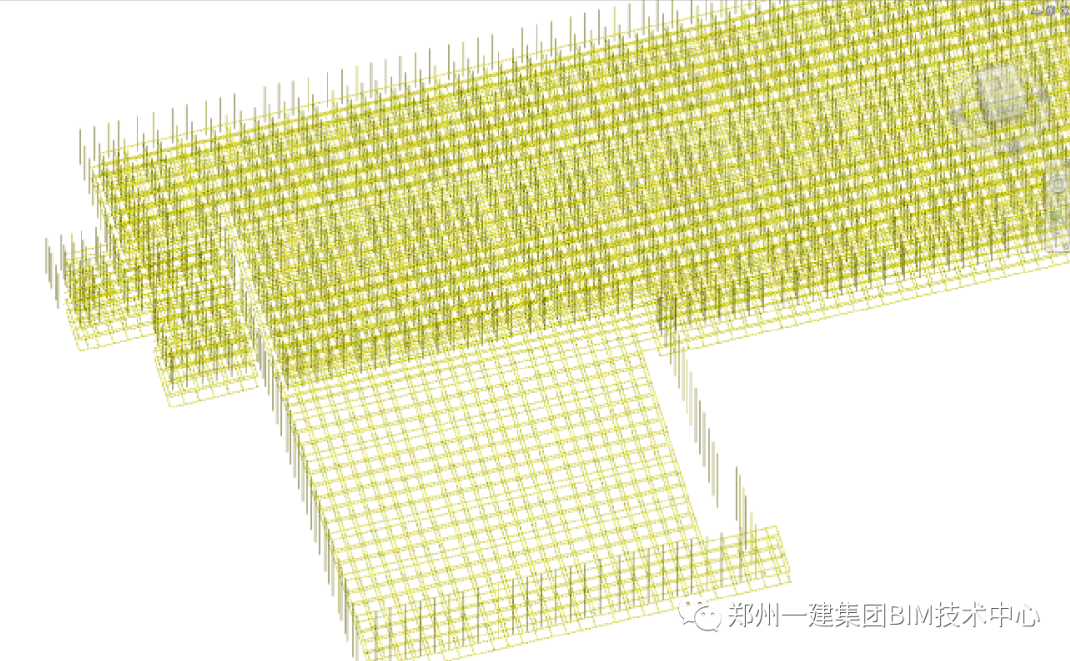

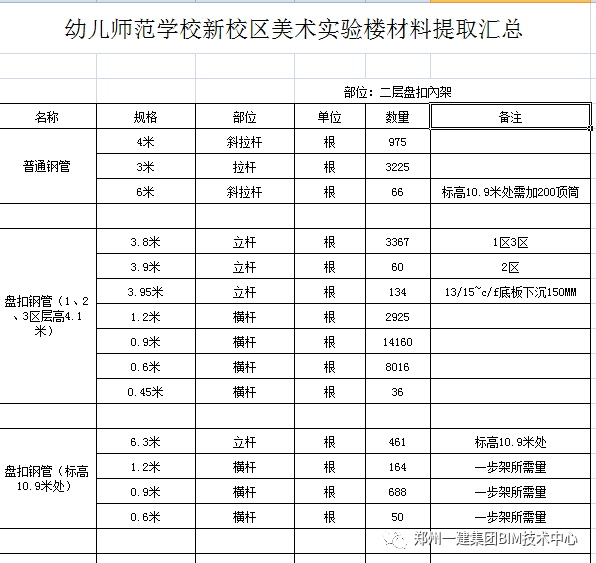

    配合技术负责人策划满堂架体的搭设，包括横杆、立杆、支撑等的布置，出具排布模型及图纸，并直接从模型中提取钢管、扣件数量。

    屋面广场砖排布

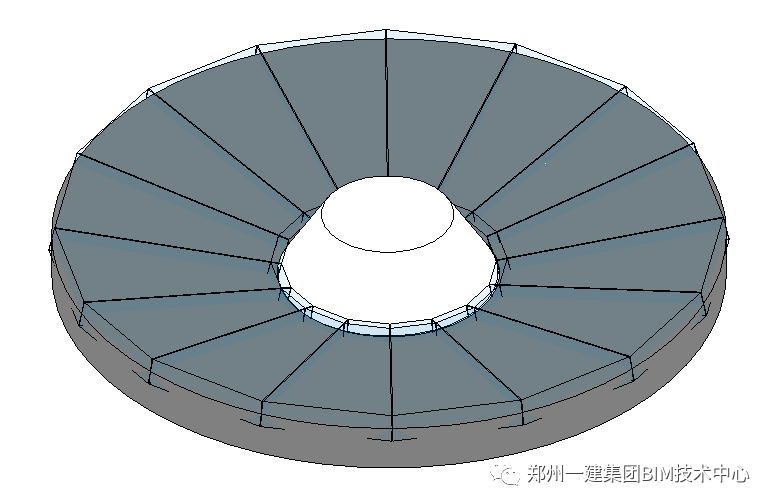

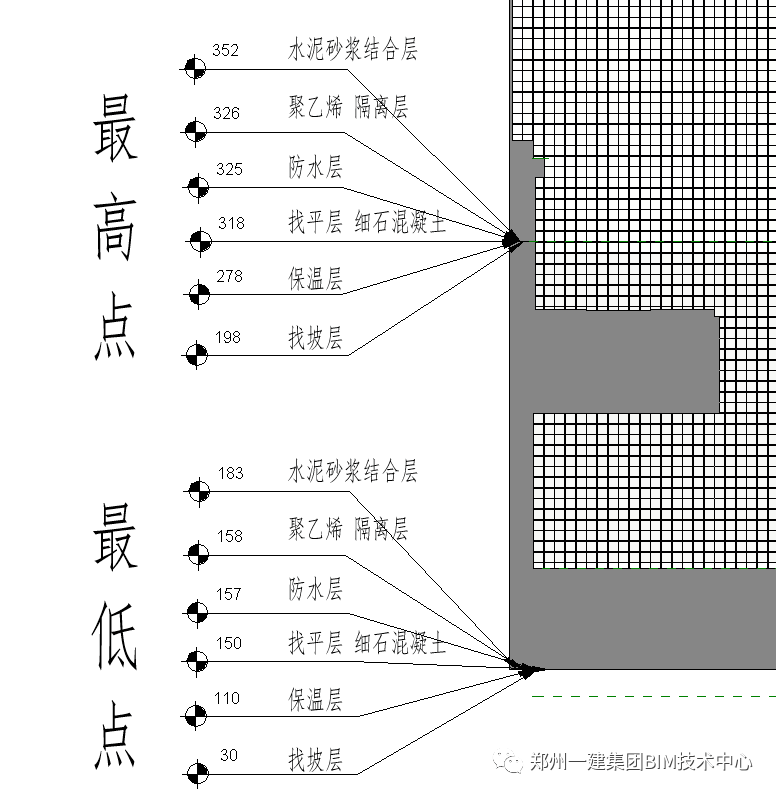

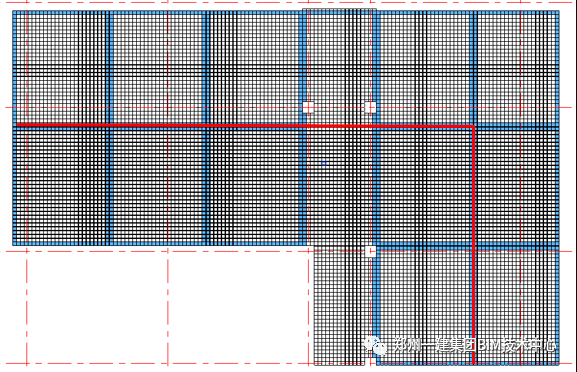

    屋面设计为L型屋脊，边缘位置标高确定困难，建立三维模型生成各部位控制点标高，提高施工速度。同时对屋面广场砖进行排布，出具分隔缝位置。根据排水方向、坡度、铺装样式等优化落水口和天沟做法。

    辅助专利创新成果申报

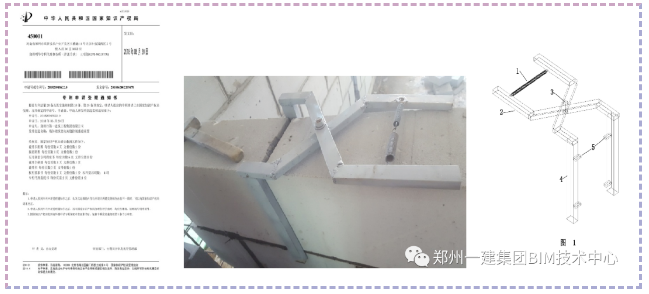

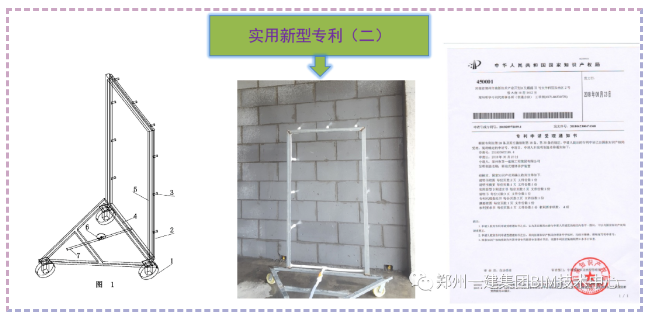

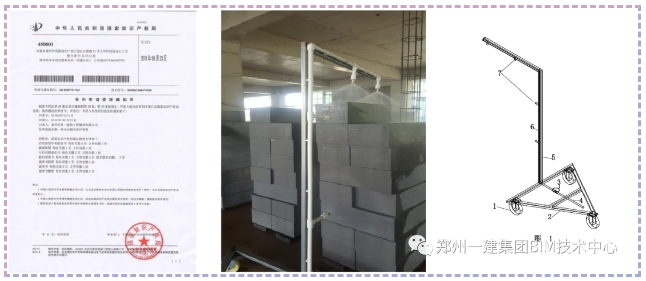

    本项目配合项目施工研制了《砌块墙体砌筑竖向灰缝控制及灌缝装置》、《移动式墙体养护装置》、《移动式砌块养护装置》、《砌块墙体快速布灰器》、《墙体快速养护工具》等多项实用新型专利。
