Revit怎么画柱墩？BIM小技巧——花瓶柱墩的建立
文章来源：河南六建建筑集团有限公司
花瓶柱墩建模思路

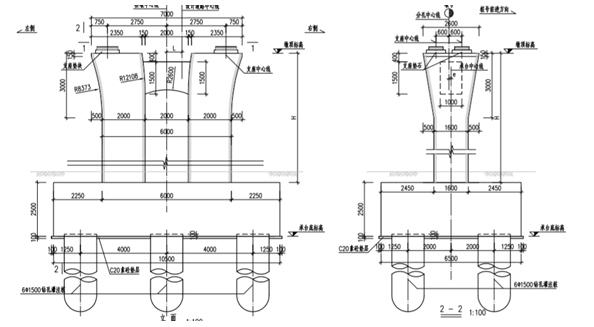

由于该墩柱四面均为曲线，按照常规模型建立无法完成。现在将该墩柱利用“微积分”的原理进行拆分，依图为例，将3m以下标准部分为一段，该段可直接采用revit拉伸功能进行建模。上部3m段拆分成多段（根据实际尺寸来划定每段距离，每一个分段的矢高控制在5mm以内，300-500每段为宜），建立每段模型，最终将所有模型合并。
建模流程

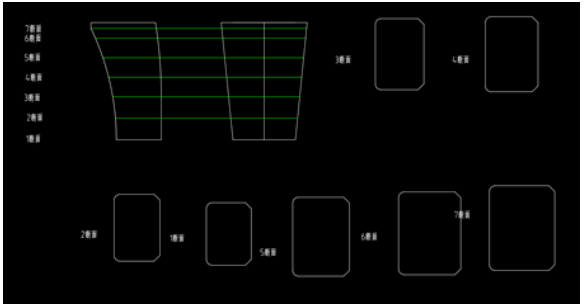

1、墩柱CAD拆分

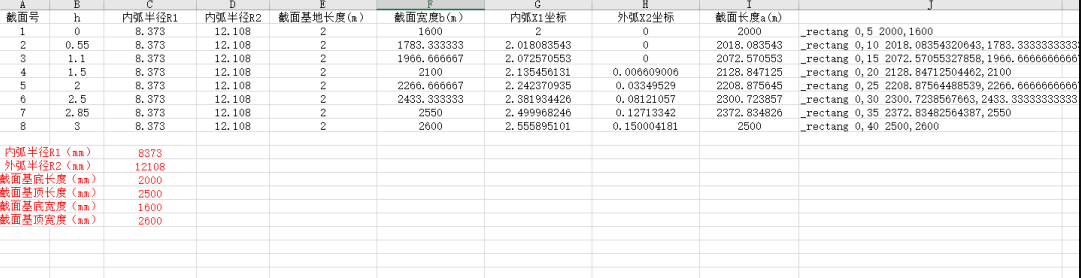

利用Excle表格计算公式，求出各断面边长，并在CAD中生成各断面轮廓线。

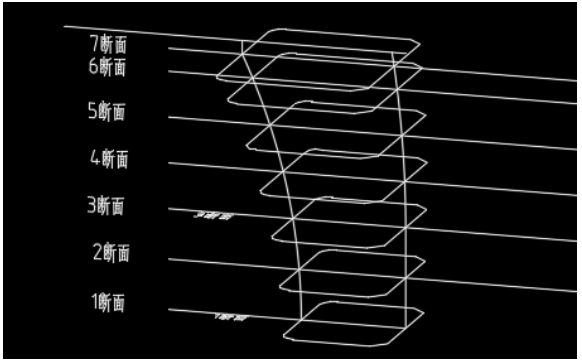

2、绘制三维轮廓
在CAD三维模型绘制模式中，将各轮廓线与墩柱竖向截面边界对齐，形成三维轮廓线，并导出CAD模型。

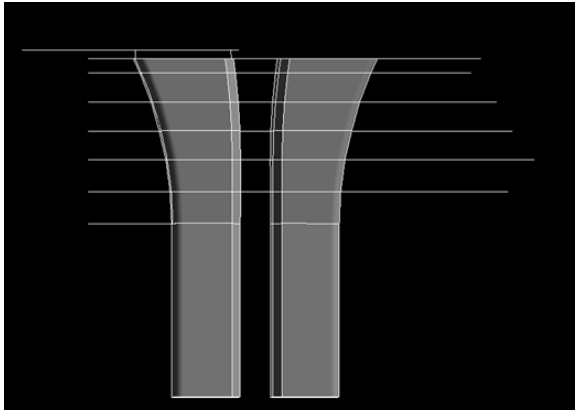

3、Revit绘制模型
①在revit中新建结构柱族，将cad模型导入，在三维视图中，采用融合命令进行拾取绘制（分段进行绘制）。
②对3m以下部分可直接拾取最下端轮廓线，采用拉伸命令绘制。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
