简述BIM编辑轴网的方法：BIM实操小技巧之标高轴网篇
初学者在绘制标高和轴网时会遇到一些问题，本文将这些问题做一个总结。

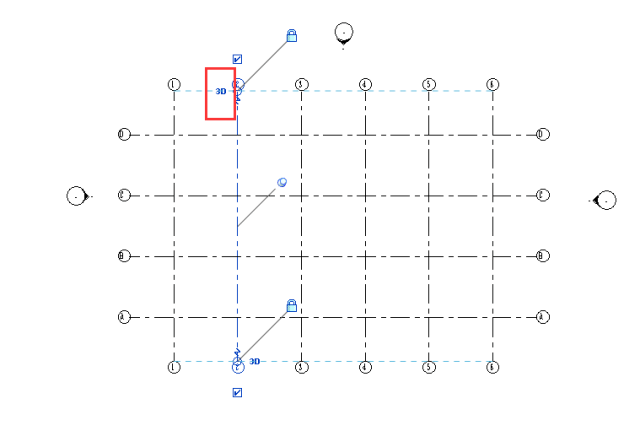

No.1：标高轴网的2D和3D有什么区别？

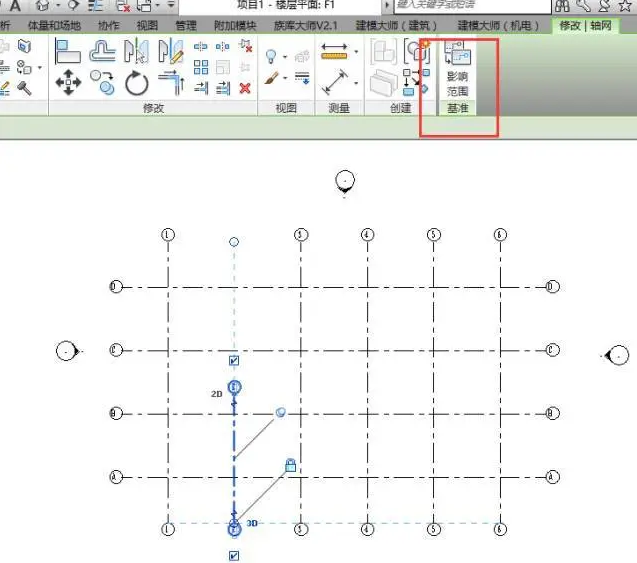

标高轴网在3D状态下，对它的编辑操作会在每一个视图中进行更新；而如果在2D状态下编辑，改变的仅仅是当前视图状态。如果想将当前视图的显示状态也应用到其它视图，可以用修改选项卡下的“影响范围”工具，这样所影响的楼层平面就可以和当前视图的显示一致了。
No.2：一定要先画标高后画轴网吗，标高轴网绘制顺序可以调整吗？
标高轴网的顺序是可以调整的，不过先做轴网会导致三层以上的平面视图上看不到轴网，这个时候就需要到两个立面视图中分别将两个方向的轴网拖至与标高相交的位置，这样在其它标高平面就可以看得到轴网了。先做标高后做轴网就可以省去调整的步骤，在每一个楼层平面视图中都可以看得到。

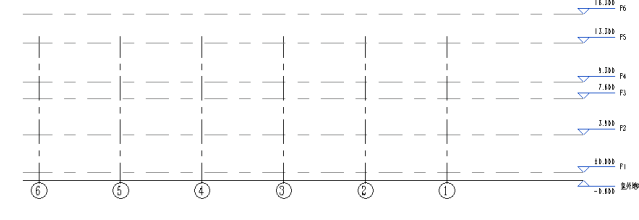

No.3：如果在低楼层需要显示全部轴网，但是在高楼层不需要显示全部的轴网，怎么调整？
在立面中将轴网拖至与楼层标高线不相交的位置，在该楼层就不会显示了。

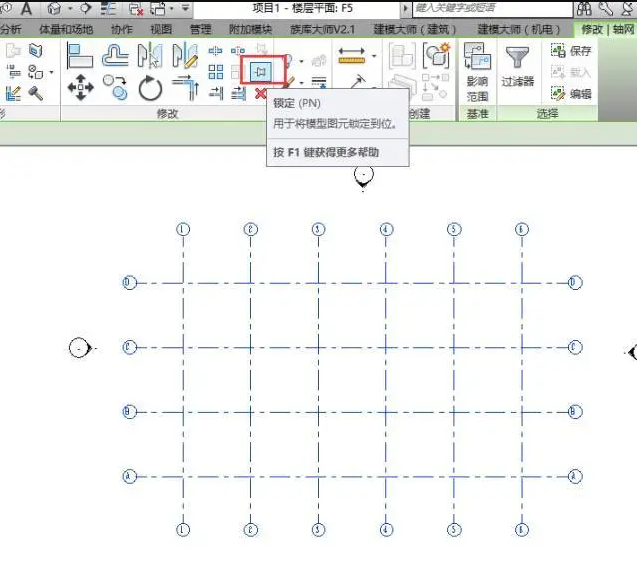

No.4：如何避免操作中误拖轴网位置？

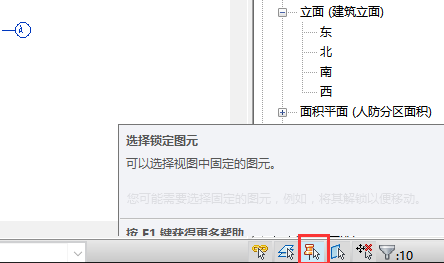

在轴网标高绘制结束后，选中全部轴网锁定即可。如果不需要选择锁定的轴网，还可以将右下角的选择锁定图元更改为禁用状态，这样无论鼠标在轴网附近如何游荡，它都不会被选中。
