不同精度的BIM模型在工程项目中的具体应用（二）
1、木模板配模深化设计（LOD400）
采用BIM技术进行标准化配模，对模板进行编号，按构件生成模板组装图，一个项目中相同的规格只用一个编号，方便后期利用编号实现二次周转；一方面提升工程质量；另一方面达到集中加工减少材料浪费降低成本的目的，在材料进场、加工、使用环节实施损耗管理，利用模板下料软件实施工厂化集中加工做好（裁切+存放+使用+周转）管理，对材料定点定量配送，周转做好规划工作。
2、一、二次结构界面深化设计（LOD350）

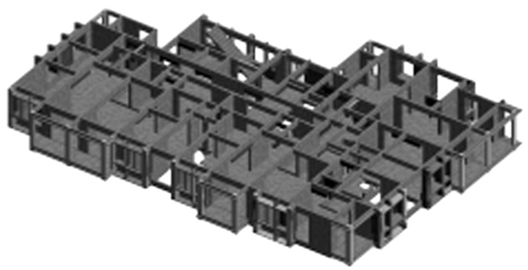

高层住宅为实现集中加工、流水施工和穿插施工，二次构件尽量一次施工，减少后期湿作业，在一次结构建模完成后对过梁下挂、外墙砌体改砼墙，门垛、构造柱等进行一、二次结构界面进行划分，BIM建模中对深化过的二次改一次结构构件进行特殊命名，重点标注，便于下道工序（砌体、门窗）的深化设计，深化成果如图所示。
3、砌体排布深化设计（LOD400）
利用revit软件设置标准砌块族、裁切砌块族、门窗配块族等砌体排布构配件，在一二次结构模型内进行砌体排布建模，排布规则按照项目选材和规范要求，模型建好后对墙体进行编号标注，砌块规格进行注释编码，通过明细表功能输出每堵墙的用料表，结合revit出图功能，生成每堵墙的排布图和用料表，指导集中下料、定点运输和现场砌筑。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
