Revit软件教程丨如何调整?桁架中心复杆方向

发布:中文网小编 浏览:1421人 分享
发布于:2020-07-12 12:22

问题:如果桁架是斜的如何来调整中间复杆的角度?

如图-1在默认的情况下中间的复杆是垂直与水平线



图-1

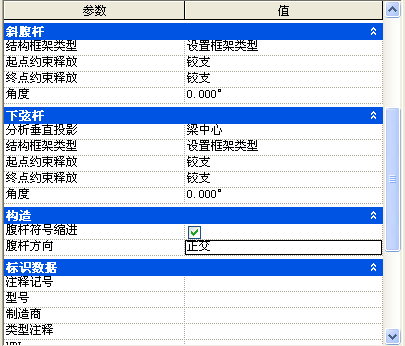

如图-2如果要调整角度,选择属性对话框的“编辑类型”,打开类型属性对话框,然后选择“构造”选项栏下的“复杆方向”,有“正交”和“垂直”两项。默认的是垂直如上图。



图-2

图-3如图-3 把复杆方向改为正交复杆中心复杆将如图-4显示,这时中心复杆将垂直与上,下弦杆。



图-3



图-4
