Revit如何显示钢筋模型？如何解决在Revit中不显示结构中钢筋实体模型
解决问题前，首先要知道三维视图中钢筋的显示模式。

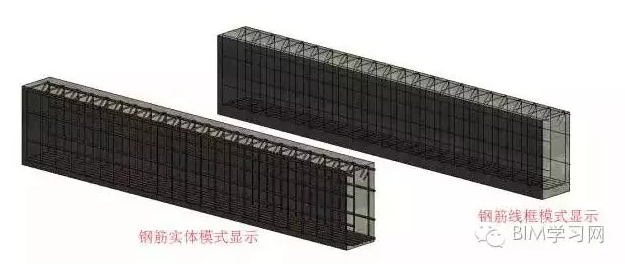

三维视图中钢筋两种不同的显示模式：

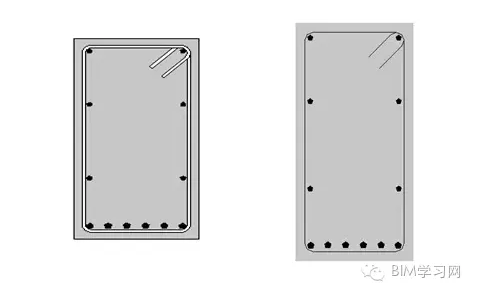

剖面视图中钢筋两种不同显示模式：
如何显示结构中钢筋的实体模型技巧简析：
1.在剖面视图中显示钢筋实体模式：
只需要在详细程度中将其设置为精细显示模式便可
2.在三维视图中显示钢筋实体模式：

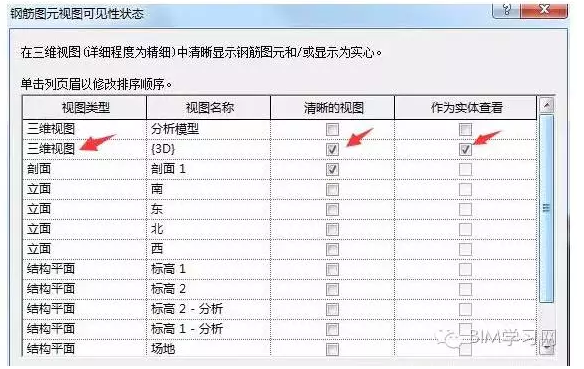

首先切换到三维视图，并选中相应钢筋;然后在属性栏中选择图形可见性状态，单击编辑打开钢筋图元视图可见性状态显示栏，并勾选下图命令。
单击确定完成编辑。
注：
选中“清晰的视图”的意义：
1.选中“清晰的视图”后，无论采用何种视觉样式，该视图参数都会显示选定的钢筋。即钢筋不会被其他图元遮挡，而是显示在所有遮挡图元的前面。
2.被剖切面剖切的钢筋图元始终可见。该设置对这些钢筋实例的可见性是没有任何影响。
3.在不选中该参数时，软件将在除“线框”外的所有“视觉样式”视图中隐藏钢筋。
选中“实体视图”的意义：
1.在将视图的详细程度设置为精细时，该参数将在其实际体积表示符号中显示钢筋。
2.该视图参数仅适用于三维视图。
