Revit对齐命令怎么用？revit中对齐命令的解答
绘制构件时，很多人习惯使用对齐命令来进行构件的移动，但是对于对齐命令，不少人存在一定的误解。

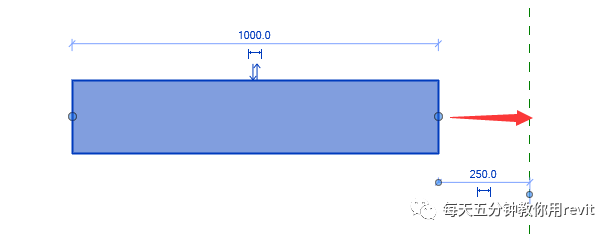

如下图，有的人会想将墙左端与参照平面对齐

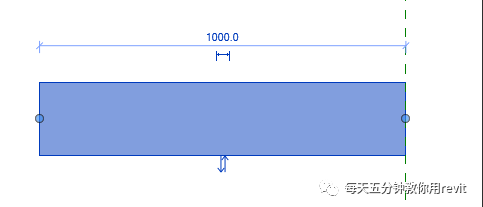

以达到如下图效果

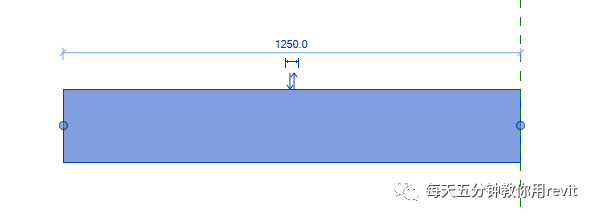

而实际使用对齐命令，会出现如下效果，整段墙会变长，并不是整段墙进行移动

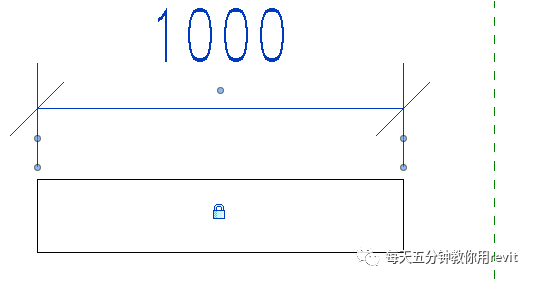

对于所要达成的效果，此处我们有两种处理方式，第一种是通过移动命令，较为简单，这里不作讲解。第二种是通过添加尺寸标注并锁定来进行，如下图将构件进行标注并锁定标注。

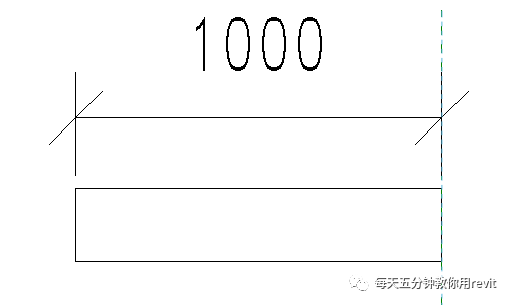

之后再使用对齐命令，便可达到如下图的效果。
THE END
