Revit瓦片怎么画？Revit做古建筑的“瓦片”屋顶绘制教程
最具古建筑特色的就是他的屋顶了，那我们要做一个简单的瓦片屋顶，我们应该怎么做呢？
思路：用具有幕墙特性的屋顶---“玻璃斜窗”，把竖梃作为瓦片去进行布置。
1、绘制一个玻璃斜窗的屋顶。

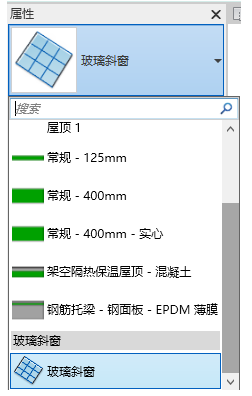

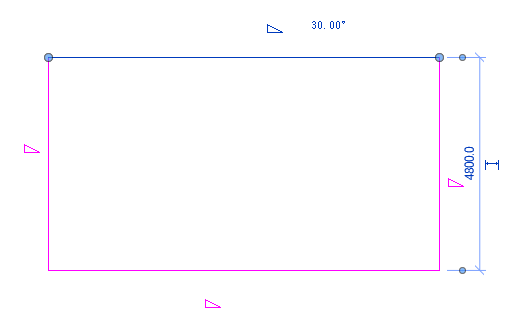

建筑——屋顶——迹线屋顶——属性栏下拉选择“玻璃斜窗”，绘制下图所示形状后载入项目中。
2、接下来我们创建“瓦片”形状的竖梃。

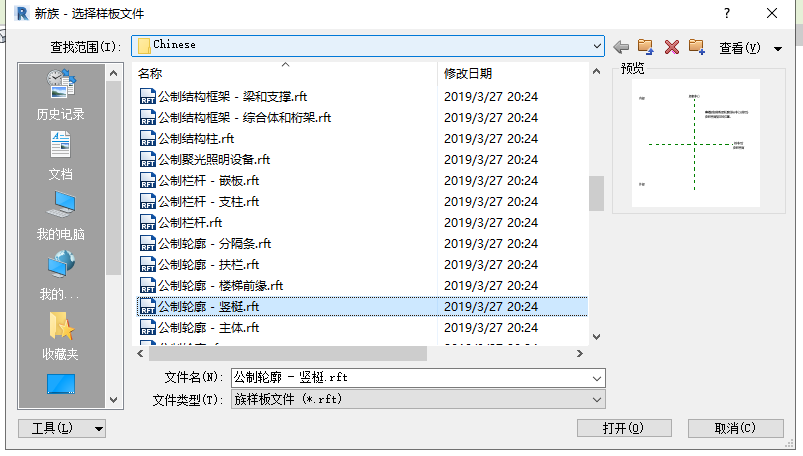

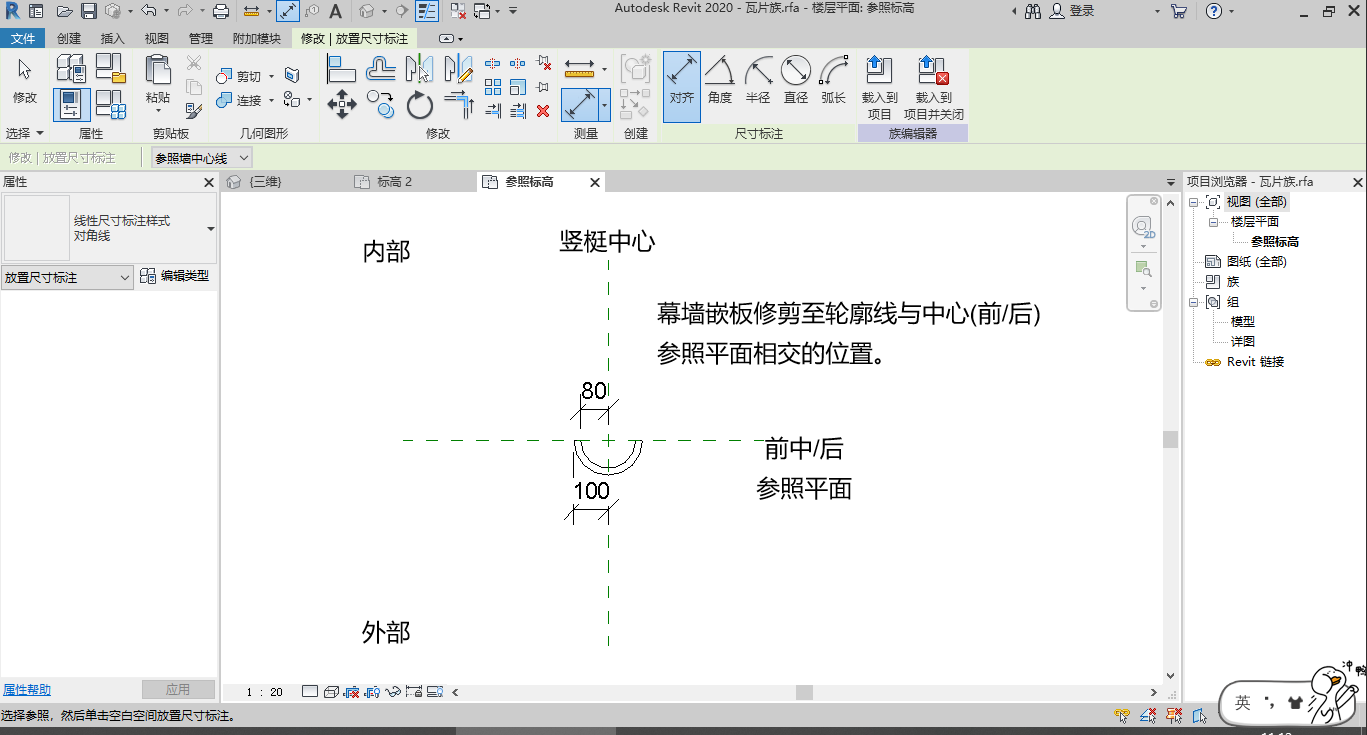

新建族——选择“公制轮廓-竖梃”，绘制下图的瓦片形状。
3、在项目浏览器中新建瓦片形状的竖梃类型。

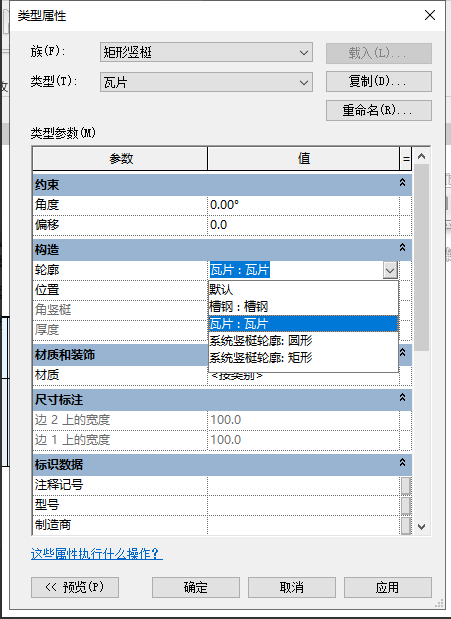

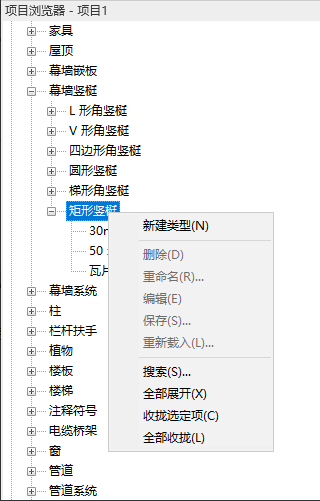

鼠标右键“矩形竖梃”选择“新建类型”，命名为“瓦片”，然后双击进入“编辑类型”，在轮廓一栏中选择我们建好的“瓦片”轮廓族。

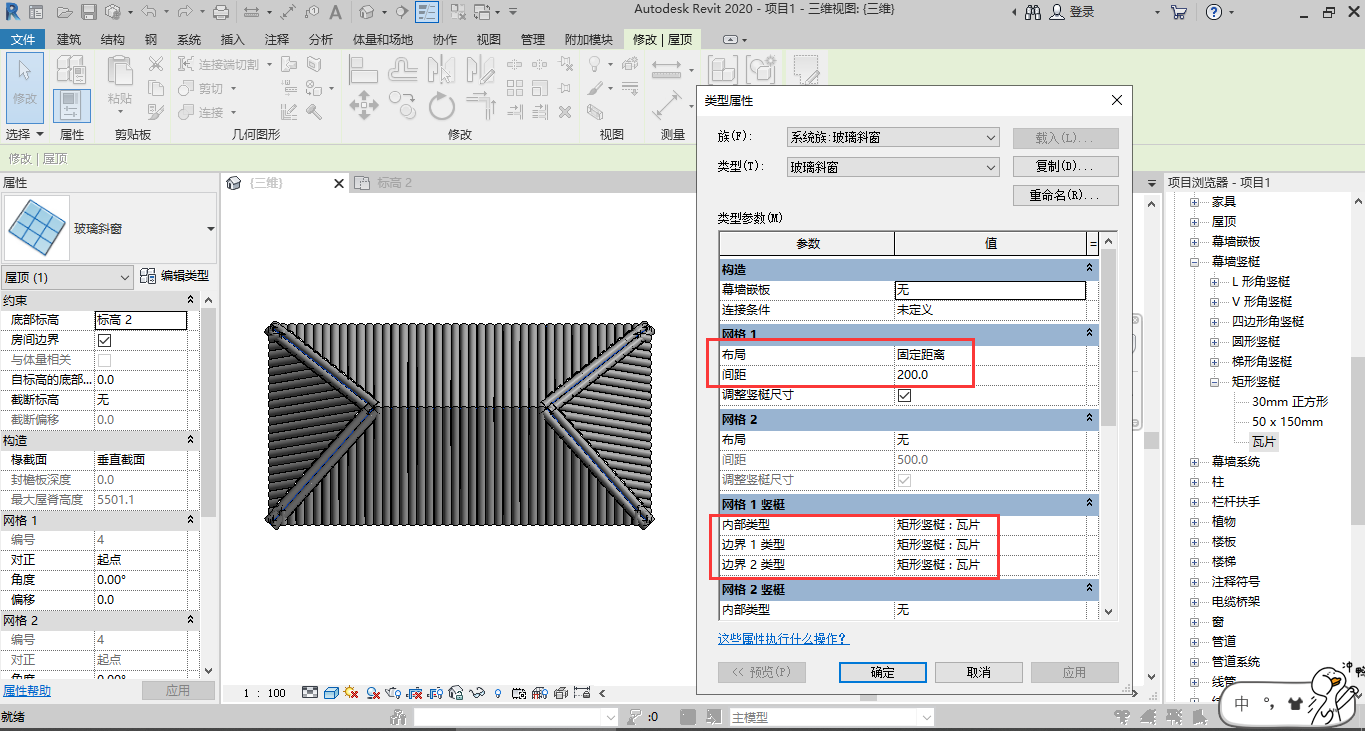

4、设置一下玻璃斜窗的参数。

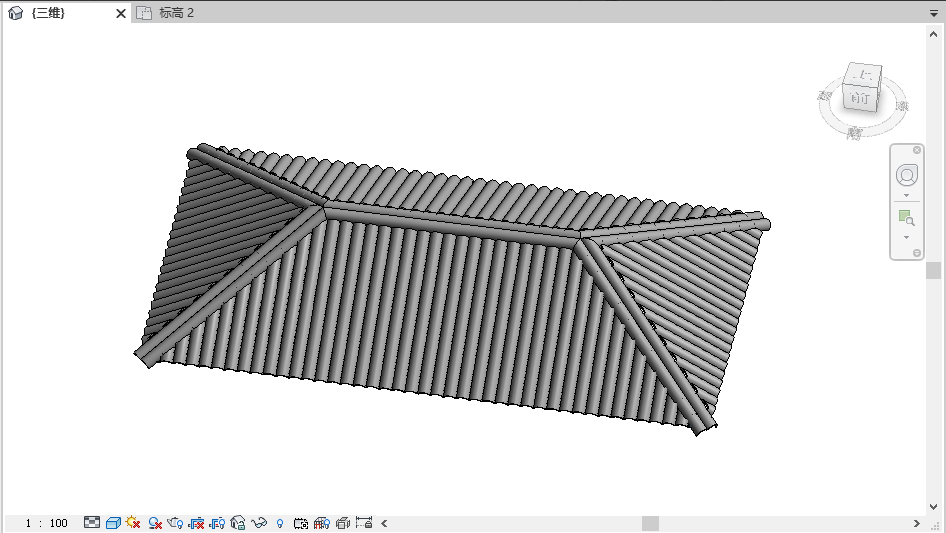

5.这样一个带有瓦片的屋顶就完成了，如果觉得有细节不完美可以手动添加/删减一下竖梃。
