Solidworks对于异形模板、模板支撑体系、爬架、顶模的三维设计效果较其他软件有极大的优势。Solidworks在模板脚手架的使用，使得模板脚手架的可视化变成了现实。

    01.软件背景介绍

    Solidworks是一款主要用于机械设计制造研发的软件。该软件功能强大，组件繁多，易学易用。通过零件到装配体的形式，将一个复杂的构件拆分成多个零件，将复杂的构件简单化。在模板脚手架系统里面，通过将底座、钢管、连接件、顶托、模板等组成构件分散成零件的形式，简化了构件的设计。在异形模板体系的设计上，有着明显的优势。

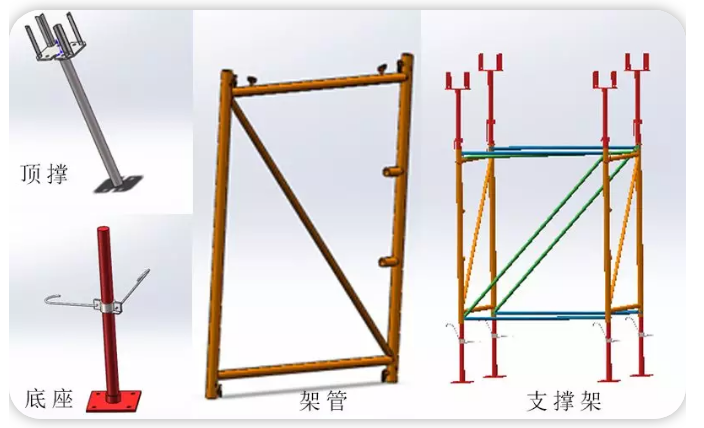

    △各部分零件图及支撑架装配体

    02.软件获取通道

    用户可以通过Revit中文网搜索并下载免费软件来进行试用，软件由多个组件构成，根据的不同的需要可选择性购买组件。Solidworks是一款成熟的三维设计软件，网络上有较多的学习视频。

    03.软件操作方法介绍

    软件通过草图的绘制来约束构件的轮廓，草图通过拉伸、放样、旋转、扫描等功能形成三维模型，利用拉伸切除、放样切除、异形孔等功能优化零件形状。利用钣金功能建立异形模板模型，利用分割功能对异形模板进行下料，每一块异形模板对应单独的加工图纸。

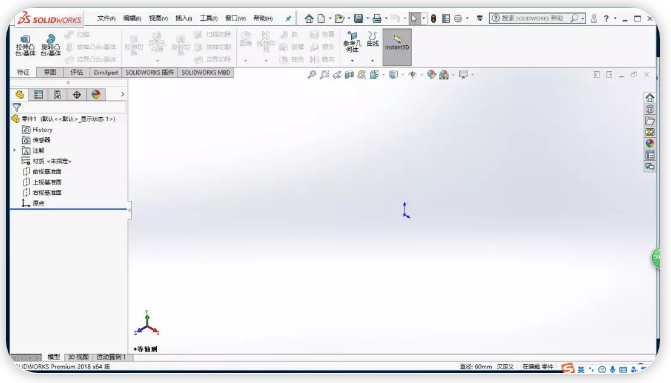

    △软件操作界面

    将模板、支撑架等零件添加重合、螺纹、槽口、垂直、平行、距离、同心轴、镜像等约束条件形成装配体。通过两个以上的约束来固定一个零件的几何位置。通过添加活动的约束，例如，约束两个平行面之间最小的距离和最大的距离实现零件的相对移动。一个简单的装配体又可以作为一个复杂装配体的零件，将各个简单装配体之间添加约束，约定每个装配体的几何关系，就形成了一个复杂的模板脚手架系统。

    04.软件应用案例介绍

    1.建立异形模板模型

    目前市场上已有插件使Revit能够满足常见结构的配模工作，且能够统计用量，对于异形的定形模板，还未涉及。Solidworks采用钣金方式，根据异形构件表面生成形状一致的模板模型，整块异形模板根据下料要求进行分割，分割后的每一块模板都有自己的加工图纸和编号。根据加工图纸加工制作定型模板。针对异形构件的支模架部分，Solidworks与ansys对接，进行有限元分析，验证结构体系的合理性；利用支模架中的活动装配体功能，使得支撑体系的适应性达到最大；根据模架体系的布置，统计构件的使用情况（数量、种类、重量、面积）。

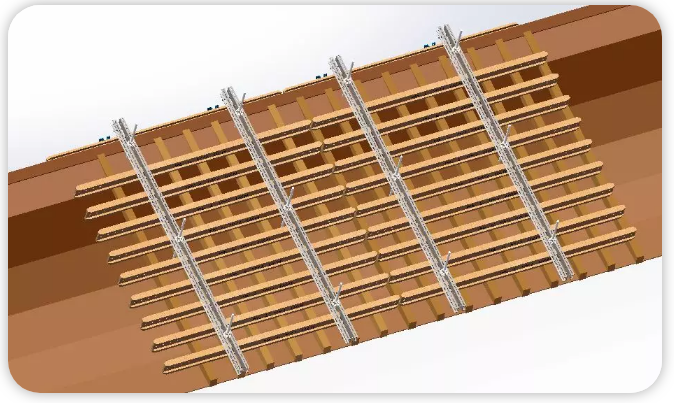

    △异形结构配模

    2.减少工作的重复性，提高模型的精度

    Solidworks建立的模板模型，是根据异形面建立的模板模型，模型与结构面重合完好，避免了人为建立异形面的误差。支撑体系根据模板的表面调整支撑方式，支撑架模型的最后搭设方式与现场一致，具有很高的可实施性。在支撑架的可调范围内重复使用同一装配体。减少了机械的建模工作，如图示。

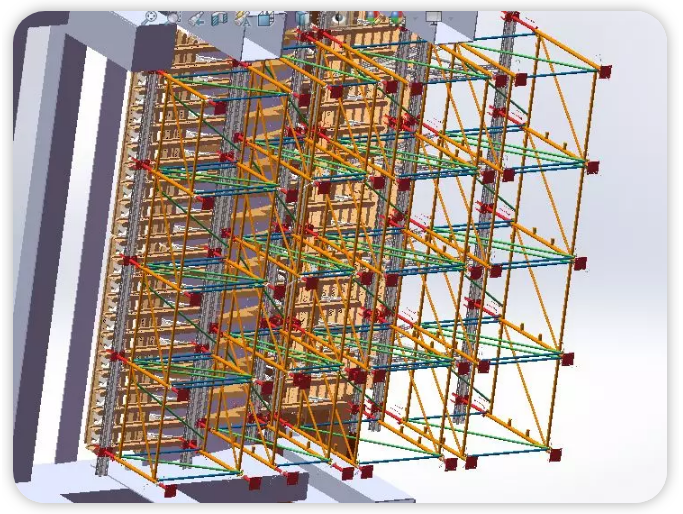

    △构件重复利用

    05.软件存在的问题

    Solidworks为机械设计软件，对硬件要求较高，对于建筑结构方面考虑不足，对于建筑结构的应用有很大的局限性，在Solidworks2018版之前的软件对于Autodesk产品的数据文件读取效率较低，数据互通性不足，Solidworks2018进行了优化，已能无损读取Revit文件。Solidworks在操作上与CAD、Revit等软件差异较大，且整体建模思路不一样，学习需要花费更多的时间和精力。软件自身对于有限元的计算有限，仅能计算简单构件，复杂的计算需要专用的有限元分析软件进行计算。

    文章来源：中天西南公司
