Revit怎么分辨结构柱？Revit中建制“结构柱”需要注意什么？
在Revit中创建模型的时候，初学者因为一些习惯问题，或者说还不清楚revit中的建模注意要点，因此在放置构件的时候，往往会碰到很多问题。
1、比如放置结构柱的时候看到了下层的柱子，因此造成上下层柱子混淆掉，不知道哪一根是上层的柱子？

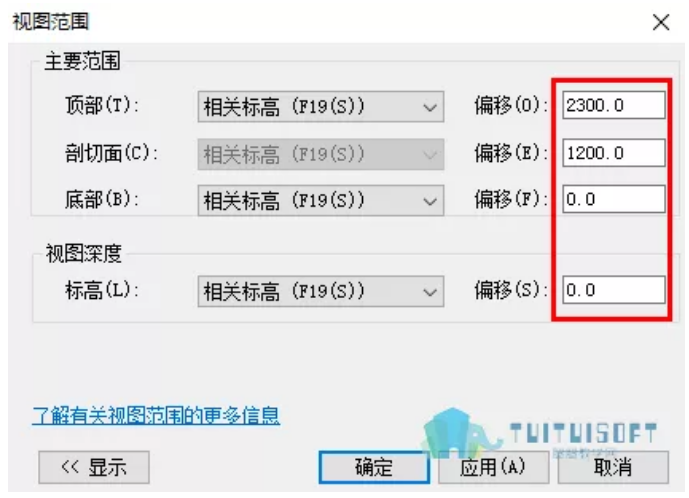

这个时候我们需要做的就是调整视图范围，只看到当层的柱子，一般调成剖切面在1200位置，如下，将底部偏移调成0，视图深度也调成0
2、或者放置的结构柱，但是却看不到底图的轮廓线？

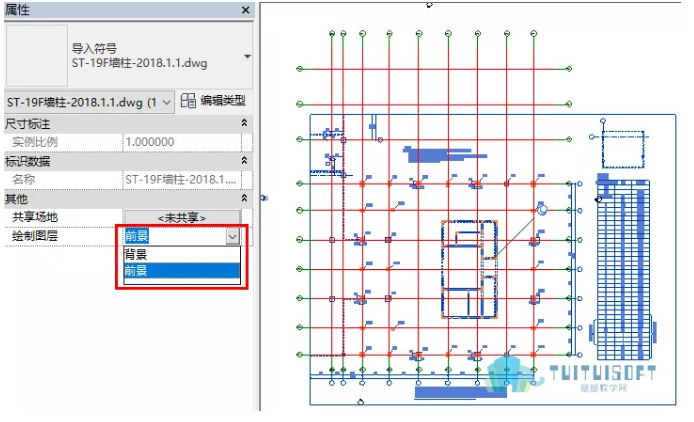

a、我们可以选中图纸，在属性栏将图纸调整为"前景"

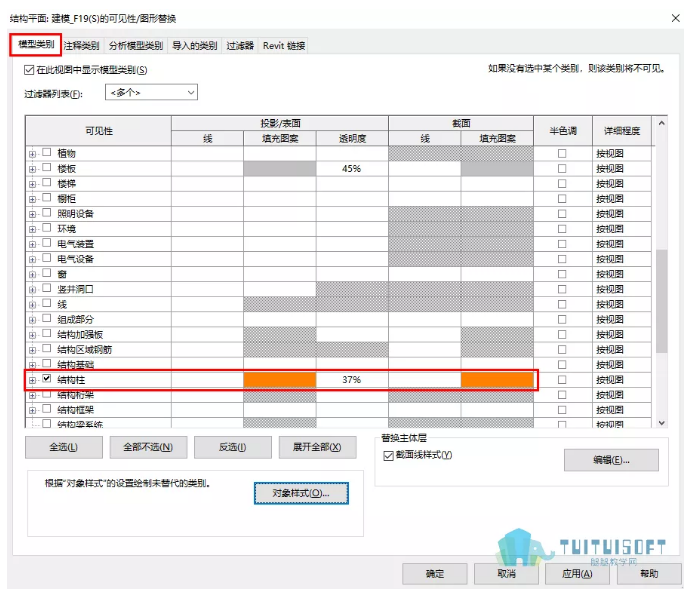

b、或者VV，调出视图可见性，调整结构柱的颜色和透明度，这样既可以查看柱子是否绘制了，也可以看到底图
3、或者底图的颜色和revit中柱子的颜色很像，难以区分？方法同上，VV，调出视图可见性，调整结构柱的颜色，这样就可以啦。
