临时工程场地布置成果——大理南麓项目

    一、工程概况

    云南大理南麓城市森林小镇山地别墅项目位于云南省大理石下关镇南涧路47号附件，总占地面积10余万平方米，总建筑面积为10.1万平方米，项目由6栋洋房、及99栋别墅组成。该项目所在地为地势起伏较大的山区，施工区域内标高对地点与最高点高程差已达100余米，场地狭小、建筑密度大，给该项目临建策划带来了极大的挑战。

    二、BIM技术应用的目的

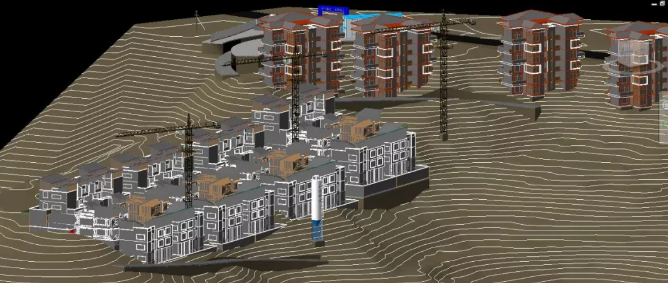

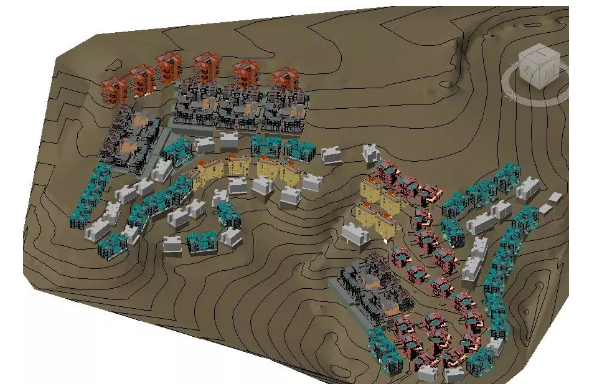

    图1大理山地别墅地形及建筑模型

    由于该项目地处山区，施工区域及项目驻地区域高程变化剧烈，建筑密度大，从而导致临建策划难度以指数级的增长；二维CAD图纸不能形象的反应地形形式，布置临建设施后，不能科学合理的确定临建设施基础标高；而BIM技术的三维可视化优势可以完美的解决以上两点问题，此乃引入BIM技术的目的之一。公司在此之前从未在山地项目上应用BIM技术做临建策划，仅在项目所在地为比较平坦的平原地区项目临建策划上应用了该技术，在山地项目临建策划中缺乏经验，此次尝试将BIM技术应用到山地项目临建策划中旨在为公司以后类似项目做临建策划时积累经验，此乃引入BIM技术的目的之二。BIM技术具有可优化性、可出图性、可计算分析性以及强大的三维可视化功能，合理的运用这些优势可以优化临建策划方案，使临建策划方案更加合理，此乃引入BIM技术的目的之三。该项目业主为广东一家上市公司，对施工单位现场文明施工、施工组织水平等方面要求较高，为充分展示我公司的实力以及施工技术的先进性，同时也为增大中标概率，故此引入BIM技术。

    三、主要工作流程

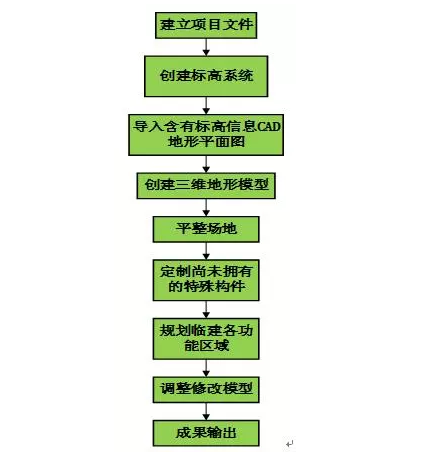

    图2山地项目临建策划流程图

    （一）方案设计

    通锦坊项目部BIM工作室BIM专职人员会同云南大理山地别墅项目投标小组技术标负责人一起根据施工场地平面图、施工组织设计、劳动力配置等探讨临建布置，结合《中铁二局四公司房建施工标准化手册》对项目驻地及施工现场相关措施的要求，在Revit软件中用模型线先勾勒出各个功能区，创建好草图。

    （二）建模

    与公司科技部BIM主管人员沟通搜集相关临建BIM族库，针对公司科技部没有的族库自行定制。按方案设计形成的草图，将各种类型构件载入建立BIM模型。

    （三）模型的确定

    此次临建策划的主要目的是对外做形象展示，一级粗略的工程量统计，因此模型深度达到LOD300即可，待后续中标后对模型深度再做进一步深化。

    待临建模型初步完成后，BIM工程师与投标小组其他成员一道检查分析模型是否合理，是否需要修改，针对需要修改的部位进行调整优化，直至模型完全合理，符合要求。

    图3临时施工便道策划

    （四）成果输出

    运用最终定型的Revit模型，通过对各标高视图进行标注，形成经理部总平面布置图、经理部总平面布置图、卫生间及浴室平面布置图、职工苏浙平面布置图、民工宿舍平面布置图、施工现场三维详图等作为技术标的组成部分，丰富技术标的内容；将所建立的Revit模型导入BIM模型后期处理平台Lumion软件，制作临建策划成果漫游视频，在与业主见面会中播放解说，使临建策划方案更具说服力。

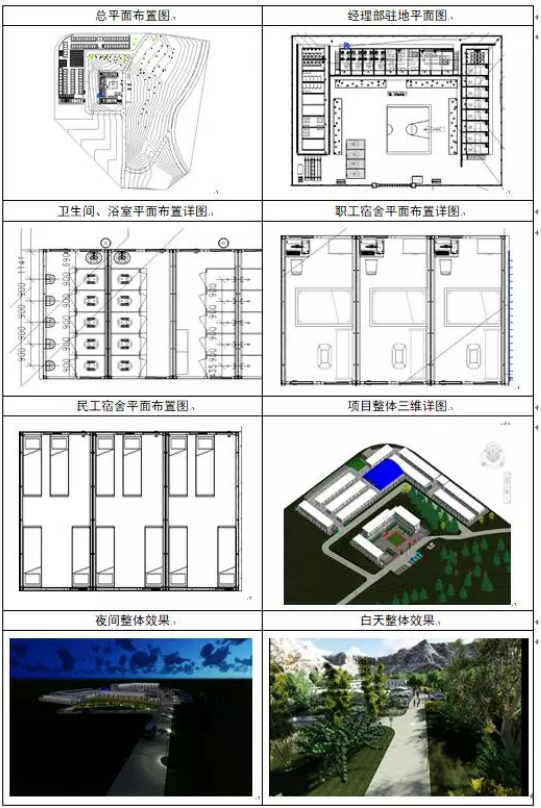

    表1BIM技术在临建策划中的应用成果

    （五）粗略工程量统计

    运用Revit软件明细表功能，导出项目驻地各类构件明细表，经excel软件统计，整个临建策划使用常规构件4300余个，需用普通C25素混凝土350余方，各类洁具共计49个，各类灯具共计388盏，90cm高钢栏杆50m，2.5米高钢围栏547m。

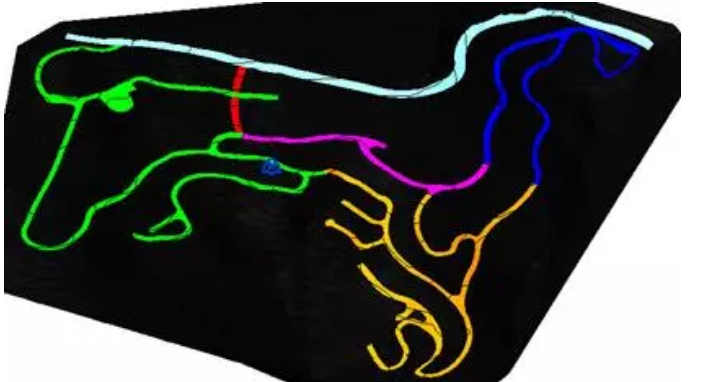

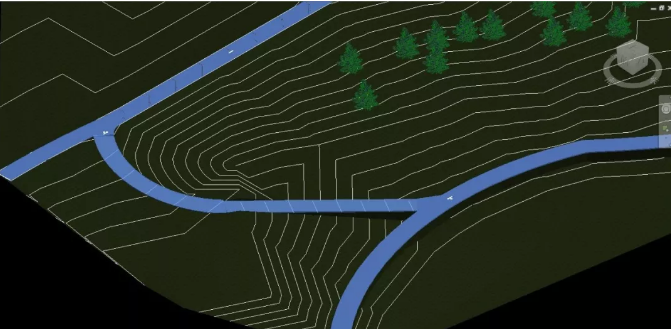

    图4临时道路模型

    四、三维临建布置的价值

    （一）生动形象、直观可视

    BIM技术在山地项目临建策划中的应用，充分发挥了BIM技术的三维可视优势，将三维地形、施工机械、道路、工程设施、拟建建筑物、项目驻地等360°无死角的展示给项目各参与方，在向业主汇报时业主以最直观的可视效果做出判断，不再依靠汇报人员的解说加二维的平面图靠想象做出判断，使我方的汇报既生动又形象。

    （二）三维模拟，优化机械选型

    由于本项目所有建筑只有两种形式：别墅跟洋房；洋房选定的垂直运输工具为物料提升机，只有别墅选用塔吊作为垂直运输工具，由于别墅的特殊性，塔吊无处附着，因此塔吊最大高度不可大于其自有高度；再加上山地高差变化极大，塔吊布置好后，塔吊臂在旋转过程中是否会与山体或未来修建好的建筑发生碰撞，靠人力想象是无法完成塔吊选型的。

    本项目应用BIM技术的三维模拟功能，将备选的不同型号塔吊族库载入模型，布置在相应位置后，实时模拟，最终选择最合适的塔吊型号。

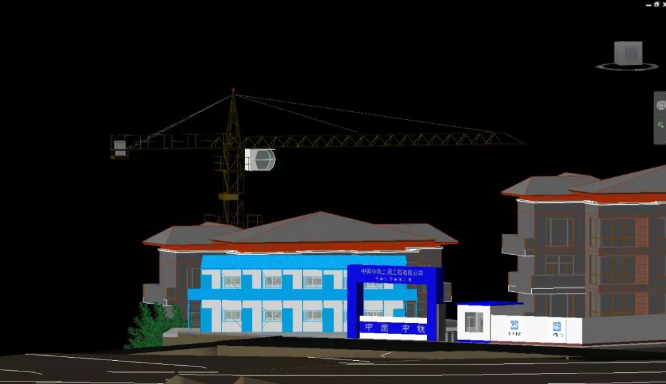

    图5塔吊三维模拟

    五、存在的问题

    （一）无法制作临时道路纵断面

    虽然可以运用建筑地坪功能建立与实际道路十分接近的临时道路模型，但是在Revit软件中无法生成道路纵断面图，无法反应整条道路挖填方情况及沿线高程变化情况。

    （二）道路沿线低洼处回填与高凸处挖方无法按坡度放坡回填或开挖

    在山地上修建道路时，一般会对低洼处进行填方，对高凸处进行挖方，运用建筑地坪建立道路后，整条道路中低洼处与高凸处的处理比较粗糙，无论回填还是挖方都是垂直90°的回填开挖，与实际不符，导致挖填方量不准确。

    六、成果展示

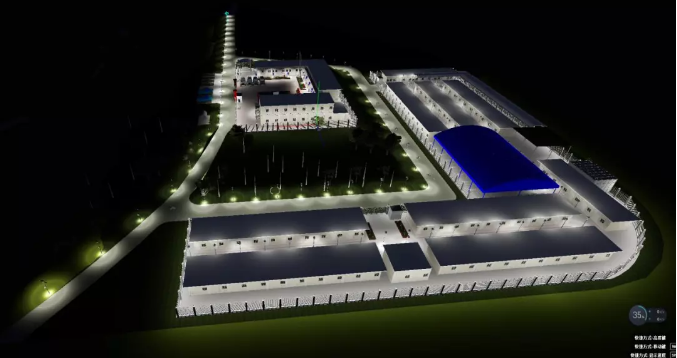

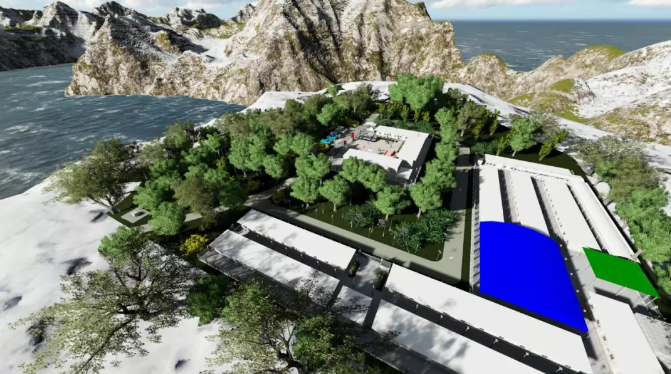

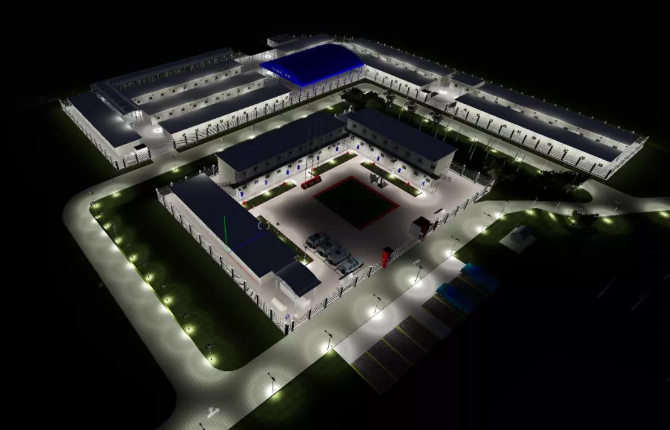

    大理南麓临建夜间效果图1

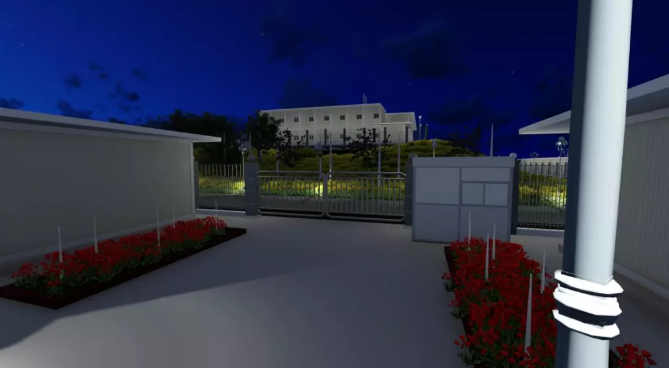

    大理南麓临建夜间效果图2

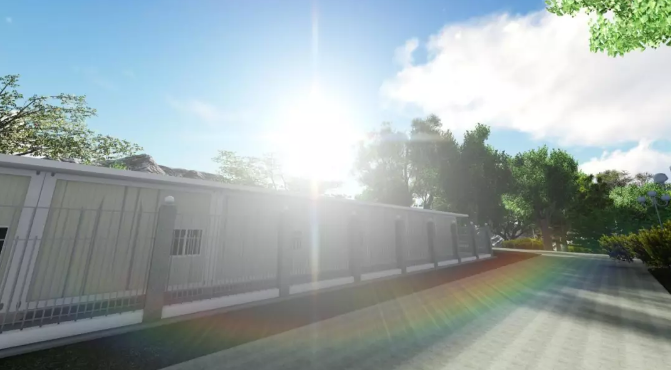

    大理南麓临建阳光效果

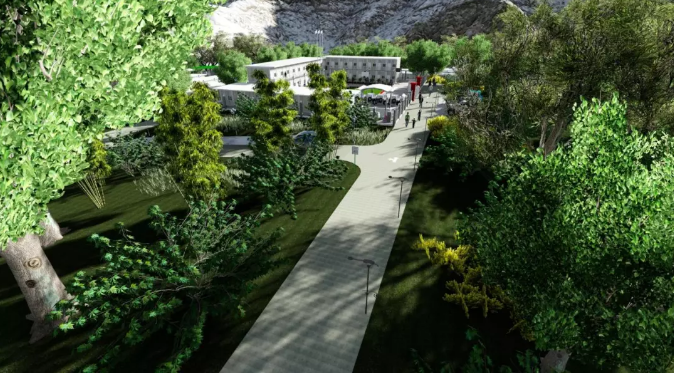

    大理南麓临建白天植物周边效果

    大理南麓临建民工宿舍夜间效果

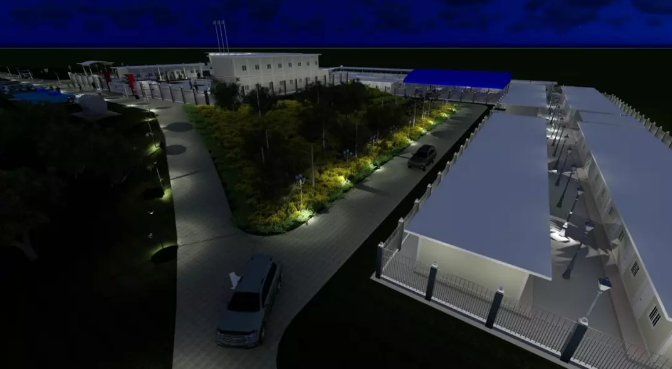

    大理南麓临建夜间植物及灯光下植物效果1

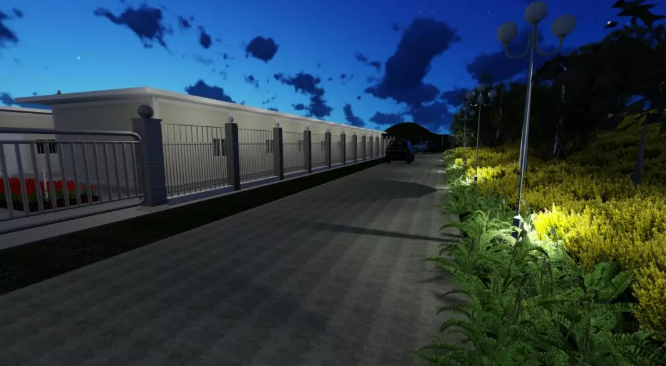

    大理南麓临建夜间植物及灯光下植物效果2

    大理南麓临建夜间植物及灯光下植物效果3

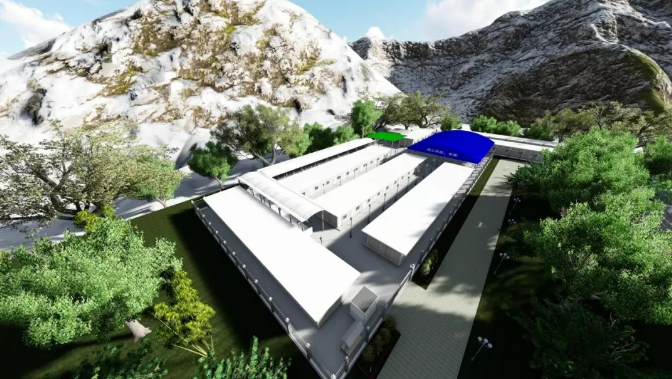

    大理南麓临建白天植物效果

    大理南麓临建白天及人物效果

    大理南麓临建白天周边植物效果

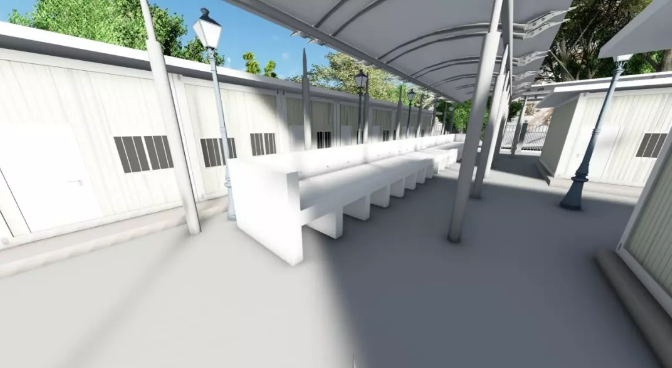

    大理南麓临建白天民工宿舍洗手池效果

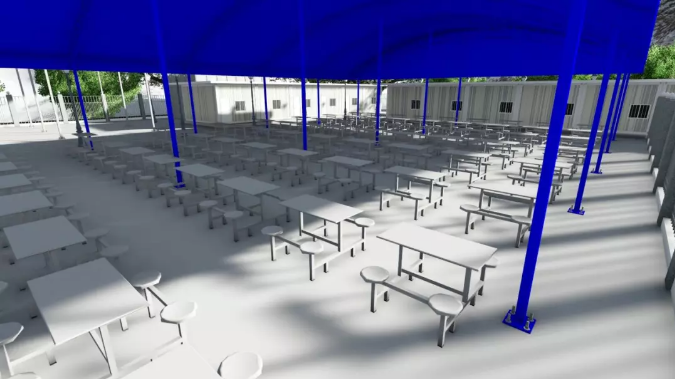

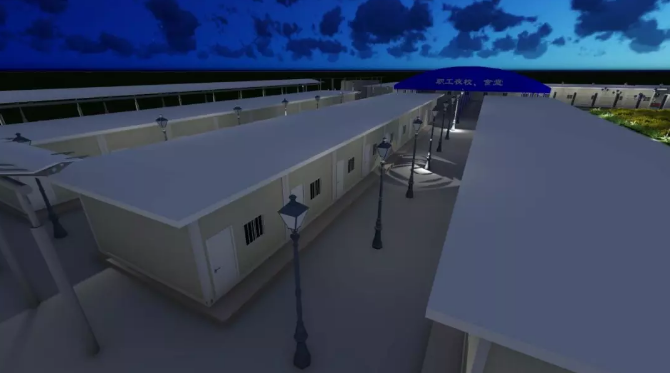

    大理南麓临建职工夜校及食堂效果

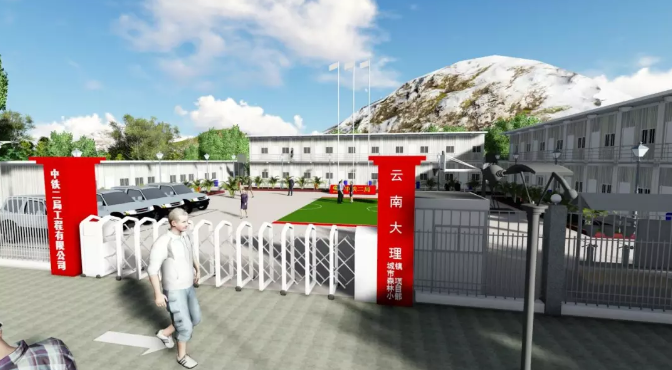

    施工现场入口处效果
