一、项目介绍

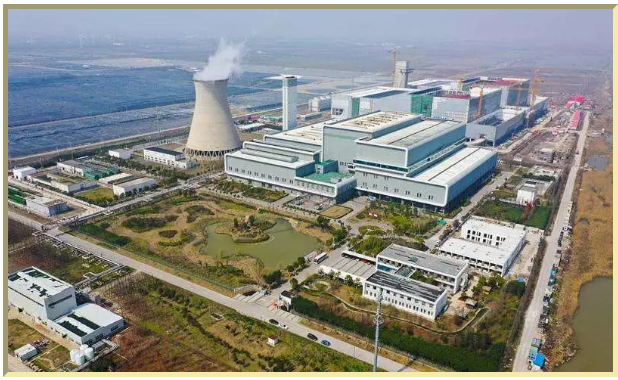

    老港再生能源利用中心位于上海市浦东新区，建设用地面积159898m2，总建筑面积49805m2;以投资额、建筑面积、发电量综合而言，老港再生能源利用中心是目前为止在亚洲地区的生活垃圾发电厂里最大的项目。

    二、项目难点

    生活垃圾发电厂房项目需符合发电行业要求标准，具有以下难点：

    1、在厂房设计中，设备布置要求相对集中且需分布合理，具有空间复杂、设计标准高和施工难等特点。在厂房的布置中，应满足以下要求：

    (1)最大限度地满足工艺生产、设备维修的要求;

    (2)充分有效地利用本车间的建筑面积和建筑体积;

    (3)为将来的发展和厂房扩建留有余地;

    (4)劳动安全与工业卫生设计符合有关的规范和规定。

    2、生活垃圾发电厂房项目中，系统较多、管道直径大、管材型号多、管道走向复杂，同时设备排布较多。场地布置具有密集、高(最高处达20多米)等特点。在该厂房项目中，涉及大小管道众多，风管面积18万m2，其中最大风管规格为1200mm×800mm。管道安装难度高、体量大。

    3、该项目为上海市重点工程，计划建成亚洲最大的生活垃圾发电厂，对以后的类似厂房建设项目树立标杆作用，因此项目质量要求过高。

    三、BIM应用过程

    1)三维建模

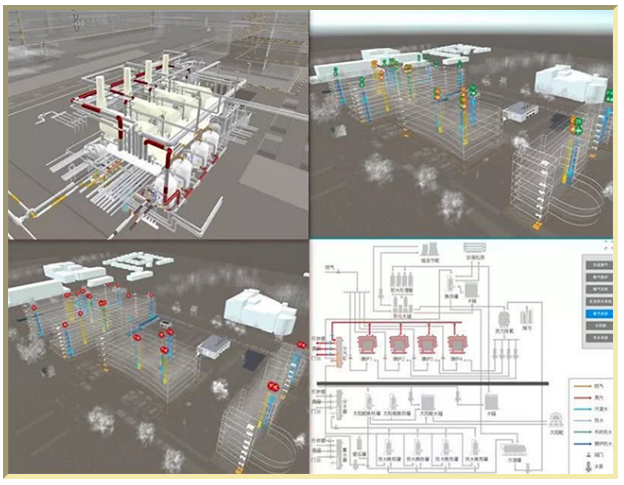

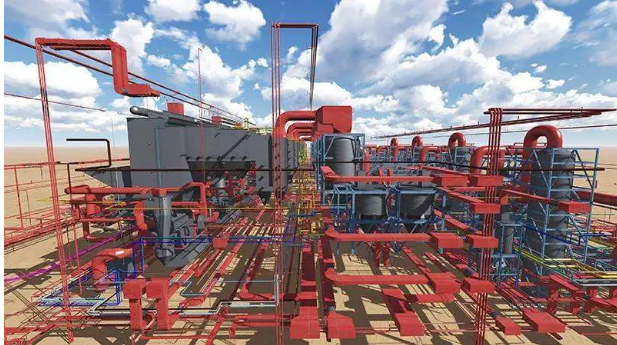

    在项目前期，BIM小组采用MagiCAD进行BIM三维设计，设计能够做到直观和高效。建模初期，按照图纸要求，依据专业分为暖通、电气、给排水、热机等小组，先进行专业间的初步综合，排定各专业的标高范围，然后利用MagiCAD分别进行建模，最后用MagiCAD协同工作的方式将模型整合并进行模型检查。

    2)碰撞检测

    碰撞检测的顺序一般为：在单专业内进行碰撞检测，调整本专业内的碰撞错误;而后进行机电综合模型碰撞检测，调整机电专业内的碰撞问题;最后是机电与建筑之间的碰撞检测，解决机电与建筑结构之间的碰撞问题。

    3)解决主要问题

    得到碰撞检测结果后，便可得出碰撞检测报告。BIM小组针对碰撞检测报告进行小组讨论、人工审核，得到汇总结果。由于模型中大小管道交叉，尤其是水专业的管道，更是如此，绝大多数碰撞检查的功能是“眉毛胡子一把抓”，这样做的结果就是调整时没有重点可言，往往是调整了一堆小管道的碰撞后，发现还有一根大管道的碰撞没有解决。MagiCAD的碰撞检测提供了水系统管径过滤的功能，可以借助该功能，对碰撞位置按重要性进行分级，第一时间抓住主要矛盾，解决主要问题。

    4)系统调试

    当BIM小组完成综合管线调整后，便可在该BIM模型的基础上进行系统调试，以校核模型中的设备是否能够按照设计方案正常运行。此时可通过MagiCAD中的计算功能，利用模型中的真实产品构件，进行系统的运行工况模拟，从而获得准确的设备工作状态点(如阀门开度等)，从而进一步对系统方案进行优化，在传统深化设计的基础上，达到绿色节能的效果。

    四、应用成效

    在老港再生能源利用中心项目中，BIM小组付出了很大的艰辛，所幸其效果还是非常显著的。在广联达MagiCAD软件的帮助下，我们在设计过程中节约了9个月时间，并且通过对模型的深化设计，节约成本数百万，实现了节能减排、绿色环保的成效，响应了国家号召，真正实现了老港再生能源利用中心的存在价值。
