Revit如何添加弯头？关于如何设置使用特定的角度弯头布置管道
来源丨益埃毕教育

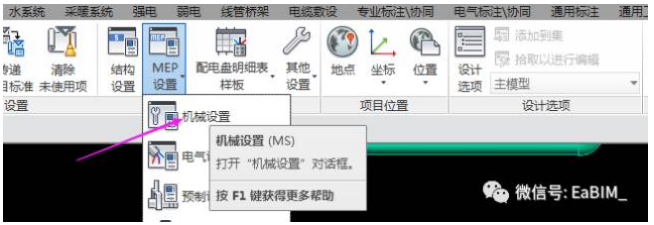

1.单击“管理”选项卡下的“MEP设置”，然后打开“机械设置”，选择“管道设置”下角度节点。

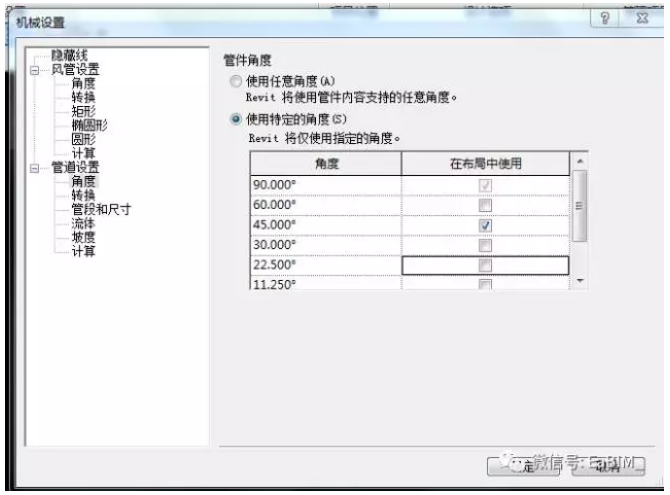

2.在右侧窗口选择“使用特定的角度”，然后在下面列表中取消勾选除了90°和45°以外的所有角°。(90°为必选项)绘制管道、弯头的使用被限定在90°或45°。

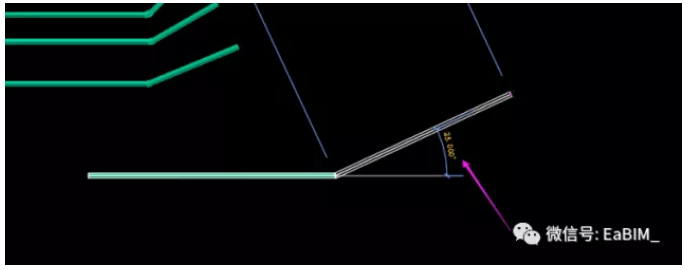

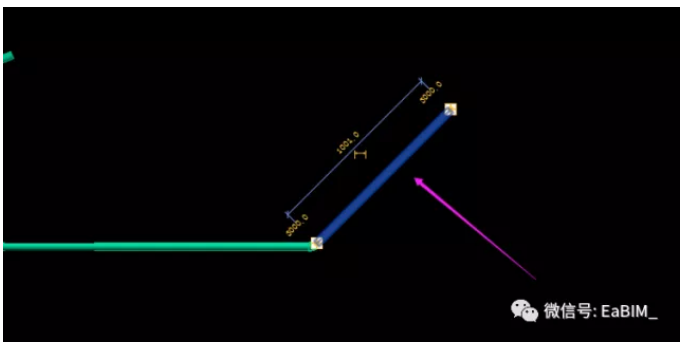

3.当角度在选定范围后，你绘制的管道在范围之外时，系统将会自动生成最近的角度值如图，绘制时显示为25°但最终生成为45°。
4.此命令在装配式项目中应用较多，可以避免在使用任意角度时，出现非国标弯头。
