Revit如何在楼板上开洞口？Revit的洞口小技巧
文章来源：华筑建筑科学研究院
本文为华筑—比目鱼独家技术贴，作者华筑—陆明燚
一、命令概述
当我们在建模时，有很多地方都是需要开洞的，如管井、管道传过墙体预留的空洞等。在Revit中有很多种开洞的方法来满足开洞的要求，如按面开洞、垂直开洞、在墙体上开洞、竖井和老虎窗洞口。下面让我们一起来学习下洞口命令。
在Revit中开洞口的方式有五个，但是它们开洞的主体是不同的，所以我们要记清一点，这五个命令都是基于什么主体来使用的。
①按面洞口：对屋顶、楼板、天花板、梁、结构柱的平面开洞
②竖井洞口：对屋顶、楼板、天花板开洞
③墙洞口：只能针对墙体（基本墙、幕墙、叠层墙）开洞
④垂直洞口：对屋顶、楼板、天花板、屋檐底板开洞
⑤老虎窗：只能针对屋顶开洞
二、使用技巧
我们一起来看看，用这些命令开出洞口的区别：
第一步：绘制主体模型——墙、屋顶、楼板；

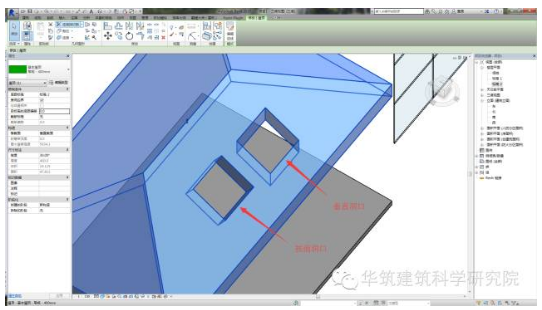

第二步：分别用按面洞口和垂直洞口在基线屋顶上开洞，如下图，垂直洞口开洞为垂直水平表面，按面洞口开洞为垂直主体表面；
▲图1

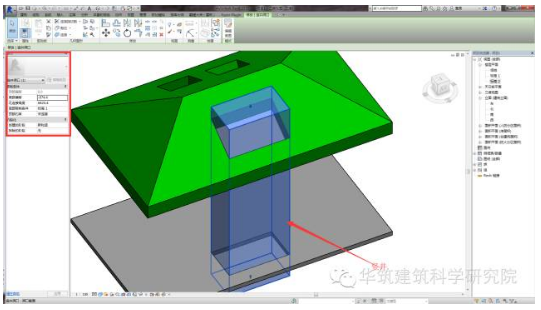

第三步：用竖井洞口进行开洞，任何与竖井相交的主体都会被剪切成一个垂直水平面的洞口，（在左侧属性面板里可以调节竖井的位置）
▲图2

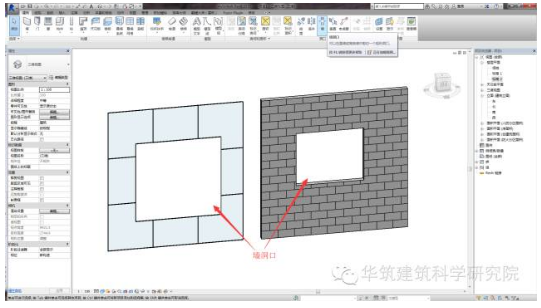

第四步：用墙洞口命令开洞，墙洞口命令只能对墙体开出矩形的洞口。
▲图3

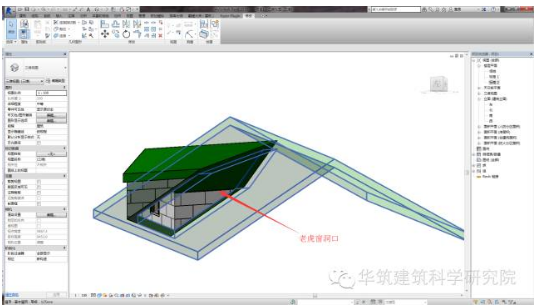

第五步：老虎窗洞口开洞，主要是通过拾取开洞主体屋顶和其他主体相交的边界线，进而生成老虎窗
▲图4
以上就是我们Revit中五个洞口命令的使用对象、方法以及开出洞口的区别，相信大家对洞口有了更深的认识。
