Revit族的制作教程：Revit中如何创建集水坑族

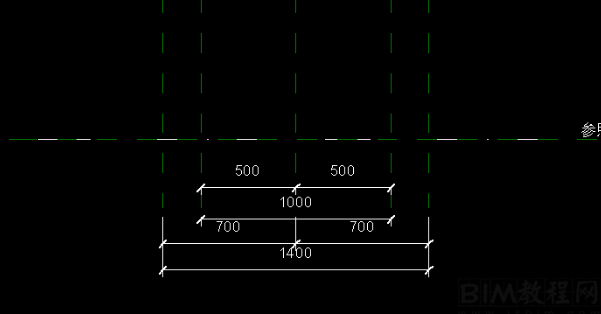

1、新建“公制常规模型”族，用拾取参照平面工具在前立面分别500，700的参照线。并标注尺寸，如图1-1所示。

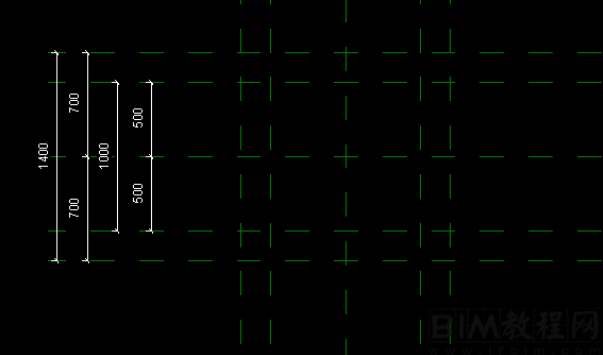

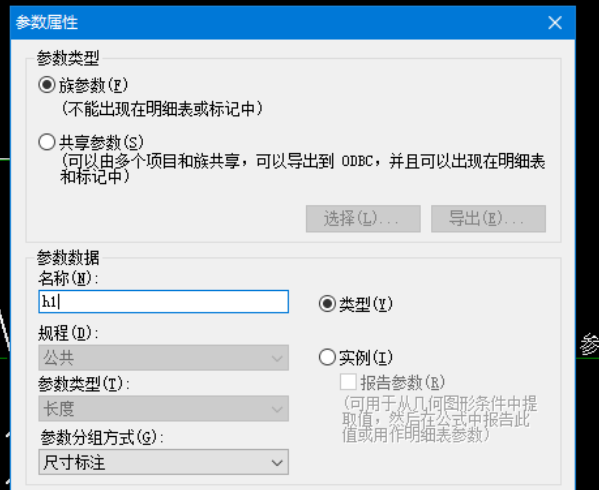

2、用拾取参照平面工具在参照标高分别拾取500，700的参照线。并标注尺寸，为尺寸添加“标签”，如图所示。

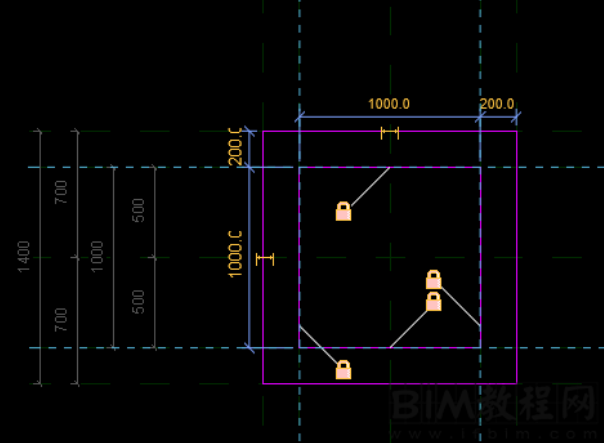

3、使用“创建|融合”绘制线并锁定，点击完成，如图所示，

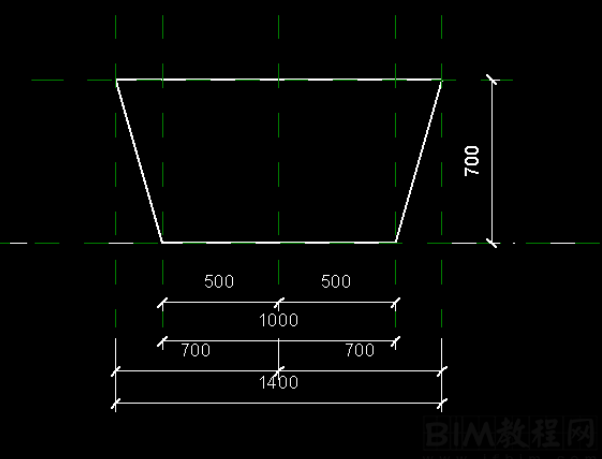

4、在前立面视图，移动到700的距离并锁定。如图所示。为尺寸添加“标签”。

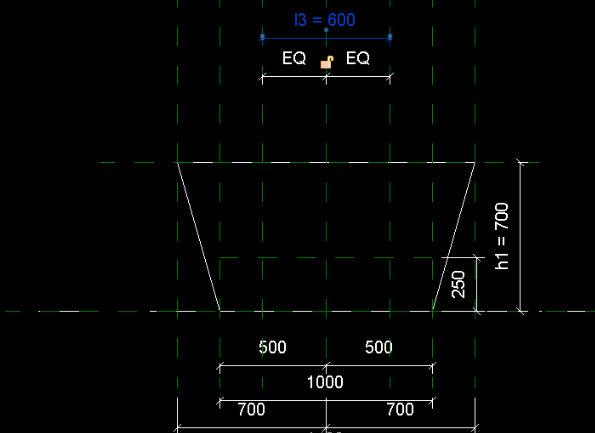

5、用拾取参照平面工具在前立面分别拾取250，300的参照线。并标注尺寸，为尺寸添加“标签”，如图所示。

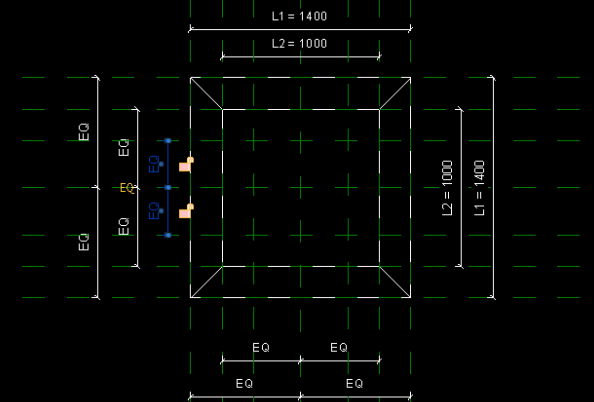

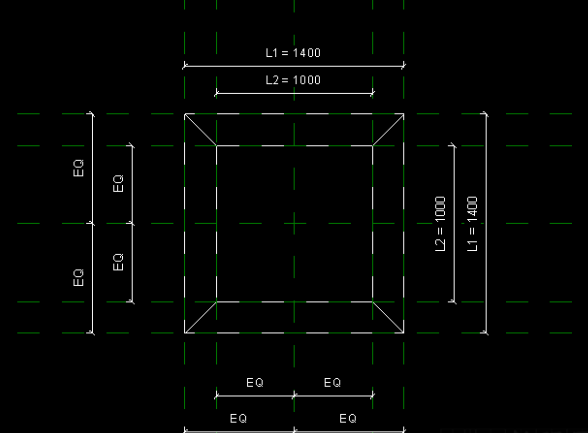

6、在参照标高视图，拾取300的参照线。并标注尺寸，为尺寸添加“标签”，如图所示。

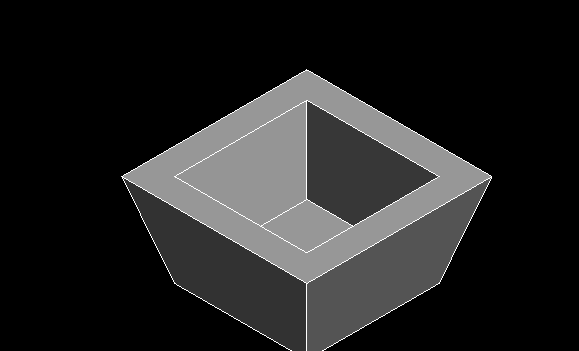

7、使用“创建|空心融合”绘制线并锁定，点击完成，如图所示。
