今天给大家介绍一下项目各个专业对BIM模型深度的要求！

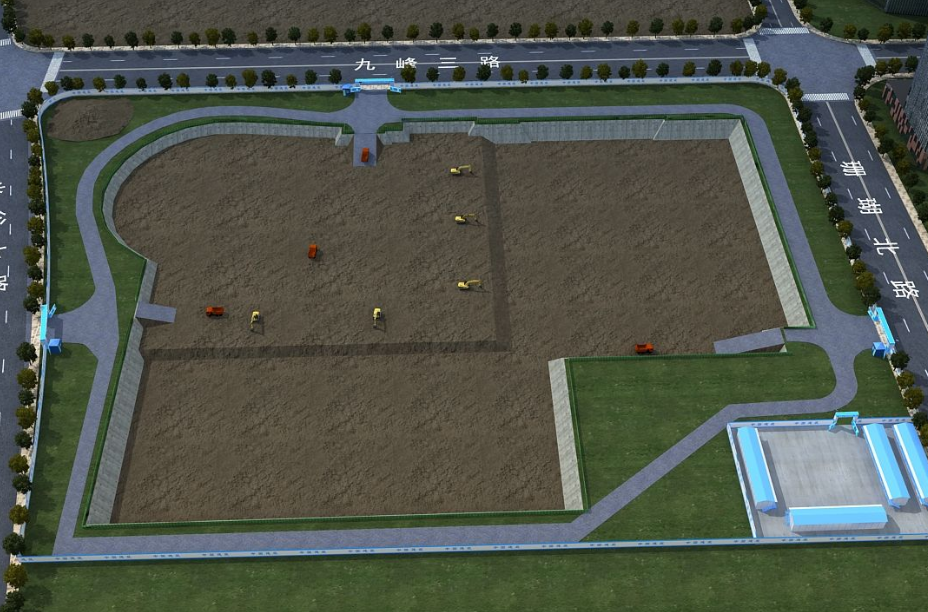

1、场地模型

（1） 保留的地形、 地物；

（2） 场地四邻原有及规划道路的位置和主要建筑物及构筑物的位置、 层数、 建筑间距；

（3） 广场、 停车场、 运动场地、 道路、 围墙、 无障碍设施、排水沟、 挡土墙、 护坡等的布置；

（4） 拟建建筑物、 构筑物的位置， 其中主要建筑物、 构筑物应包括形状、 位置、 尺寸和层数；

（5） 场地内的综合管线布置。

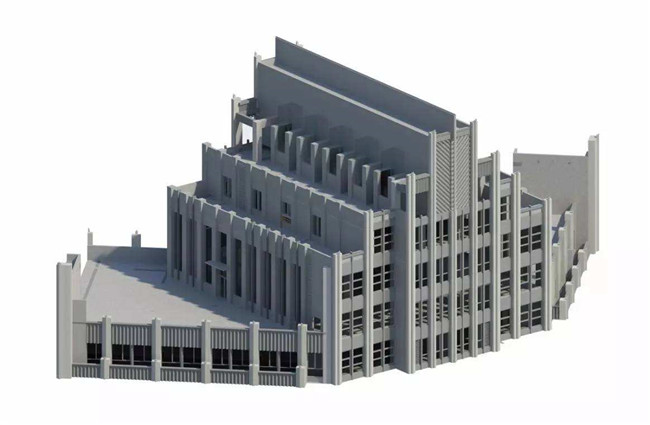

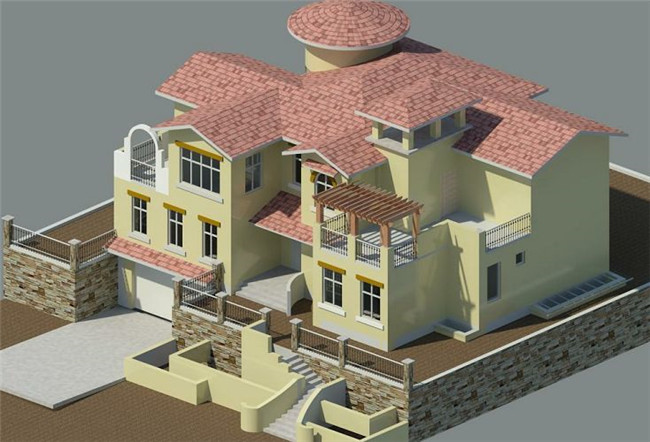

2、建筑模型

（1） 墙（柱） 体， 包括内、 外墙， 柱的位置， 墙体厚度及壁柱尺寸， 墙体（主要为填充墙、 承重砌体墙） 预留洞的位置及尺寸；

（2） 各层楼板、 夹层、 楼地面预留孔洞和通气管道、 管线竖井、 烟囱、 垃圾道等的位置及尺寸 ；

（3） 楼梯（爬梯） 、 电梯、 自动扶梯及步道等建筑构件的位置；

（4） 主要建筑结构和建筑构造部件， 如中庭、 天窗、 地沟、地坑、 重要设备或设备机座、 各种平台、 夹层、 阳台、 雨篷、台阶、 坡道、 散水、 明沟等的位置、 尺寸；

（5） 主要建筑设备和固定家具， 如卫生器具、 雨水管、 水池、台、 厨、 柜、 隔断等的位置。

（6） 屋面结构， 如女儿墙、 檐口、 天沟、 屋顶、 雨水口、 变形缝、 楼梯间、 水箱间、 电梯机房、 天窗及挡风板、 屋面上的人孔、 检修梯、 室外楼梯和垂直爬梯， 及其他构筑物等的位置；

（7） 每楼层的防火分区和防火卷帘门的位置及安全出口的位置示意。

3、结构模型

（1） 基础， 包括基础的形状、 位置和尺寸及基础的埋置深度，箱基、 筏基或一般地下室的底板厚度， 地下室及人防各部分墙体的厚度; 基础构件（包括承台基础梁等） 的位置、 尺寸，地沟、 地坑和已定设备基础的位置尺寸等；

（2） 楼面结构， 包括梁、 板、 柱、 剪力墙、 抗震构造柱的位置及尺寸， 预留孔洞及预埋件的位置、 尺寸等；

（3） 屋面结构， 屋顶、 屋面预留洞或其他设施的位置及尺寸，其他屋面结构构件及支撑系统布置， 女儿墙或女儿墙构造柱的位置及尺寸；

（4） 每层的楼梯结构形式（梁式和板式） 、 布置及尺寸；

（5） 特种结构和构筑物， 如水池、 水箱、 烟囱、 烟道、 管架、地沟、 挡土墙、 简仓、 大型或特殊要求的设备基础、 工作平台等；

（6） 钢筋（可根据实际情况确定是否需要健模。

4、电气模型 （强电）

（1） 变、 配电站， 包括变压器、 发电机、 开关柜、 控制柜、直流及信号柜、 补偿柜、 支架、 地沟、 防雷保护及接地装置等的简略模型及安装位置、 安装尺寸等;

（2） 高低压供配电系统， 包括配电箱、 控制箱的简略模型及布置， 以及高低压输电线路的连接布置等;

（3） 竖向配电系统， 以建筑物、 构筑物为单位， 自电源点开始至终端配电箱止， 按所处的相应楼层分别布置所需的供配电设备及装置设备及装置可以简略模型表示。

5、电气模型 （弱电）

（1） 配电箱、 灯具、 开关、 插座、 线路等的布置。

（2） 火灾自动报警系统， 包括消防控制室设备的简略模型及布置； 各层消防装置及器件(探测器、 报警器等) 的布点、 连线等；

（3） 保安监控系统、 巡更系统、 传呼系统及车辆管理系统等控制室设备的简略模型及布置， 监控、 传感设备及器材的简略模型及布置；

（4） 防雷、 接地系统 ， 包括避雷针、 避雷带， 引下线、 接地线、 接地极、 测试点、 断接卡等的简略模型机布置。

（5） 电视系统、 通信网络系统（电话、 广播、 会议等） 、 计算机网络系统等的机房主要设备简略模型机布置。

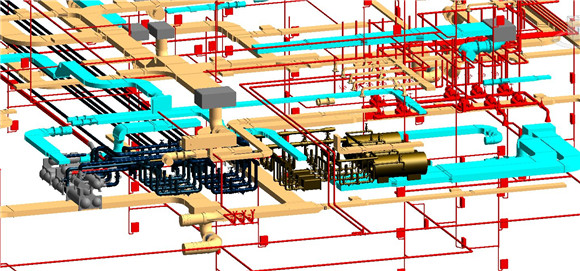

6、给水排水模型

（1） 各类水专业泵房及水处理机房内的设备简略模型及安装位置， 相应的管道、 阀门、 管件、 附件、 仪表、 配电、 起吊设备的简略模型及相关位置、 定位尺寸；

（2） 给水排水管网及构筑物的简略模型及位置尺寸；

（3） 其他给水排水建筑、 构筑物， 包括检查井、 闸门井、 消火栓井、 集水井、 计量设备、 转换闸门井等的简略模型及定位尺寸；

（4）输水管线及附属设备、 闸门等的简略模型及其安装位置、 尺寸；

（5） 各建筑物， 构筑物内工艺设备的简略模型、 安装位置、尺寸；

（6） 水塔（箱） 、 水池的简略模型及布置， 配管布置及管径 ；

（7） 循环水构筑物（包括用水设备、 冷却塔等） 的设备简略模型及布置。

以上项目各个专业对BIM模型深度的要求！
