一、定义

模型的细致程度定义了 一个 BIM 模型构件单元从最初级的概念化的程度发展到最高级的竣工级精度的步骤。

按照 BIM 模型的运行阶段不同， 从概念设计到竣工设计共划分为五个阶段：

1. 0 – 等同于概念设计， 此阶段的模型通常为表现建筑整体类型分析的建筑体量， 分析包括体积， 建筑朝向， 每平方造价等。

2. 0 – 等同于方案设计， 此阶段的模型包含普遍性系统包括大致的数量，大小， 形状， 位置以及方向。

3. 0 – 模型单元等同于传统施工图和深化施工图层次。

4. 0 – 此阶段的模型被认为可以用于模型单元的加工和安装。

5. 0 – 最终阶段的模型表现的项目 竣工的情形。

模型深度按不同专业进行划分， 包括建筑、 结构、 机电专业的模型深度。

模型深度应分为几何和非几何两个信息类型。

二、 各专业模型深度标准

2. 1 建筑专业

建筑专业 BIM模型深度等级应符合表 2. 1-1 建筑专业几何信息深度等级表和表 2. 1-2 建筑专业非几何信息深度等级表的规定。

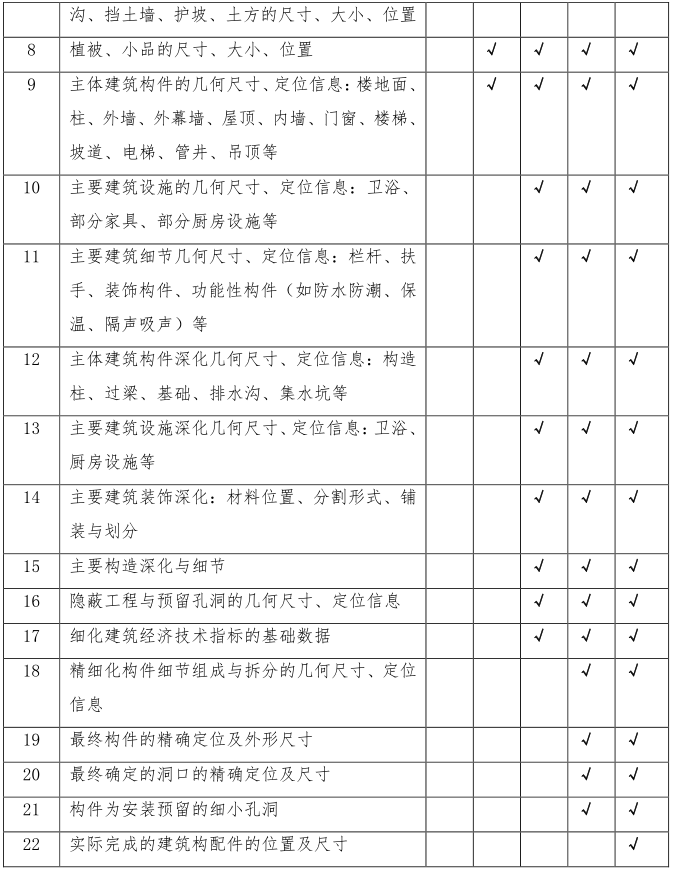

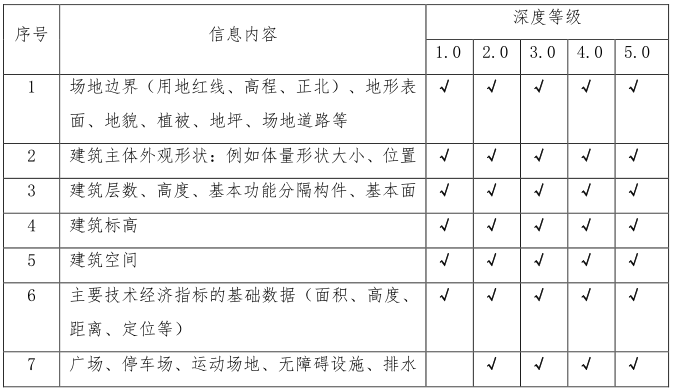

表 2. 1-1 建筑专业几何信息深度等级表

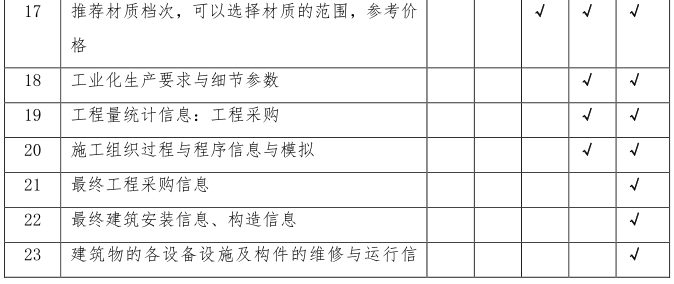

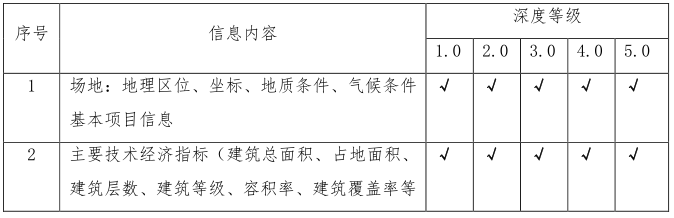

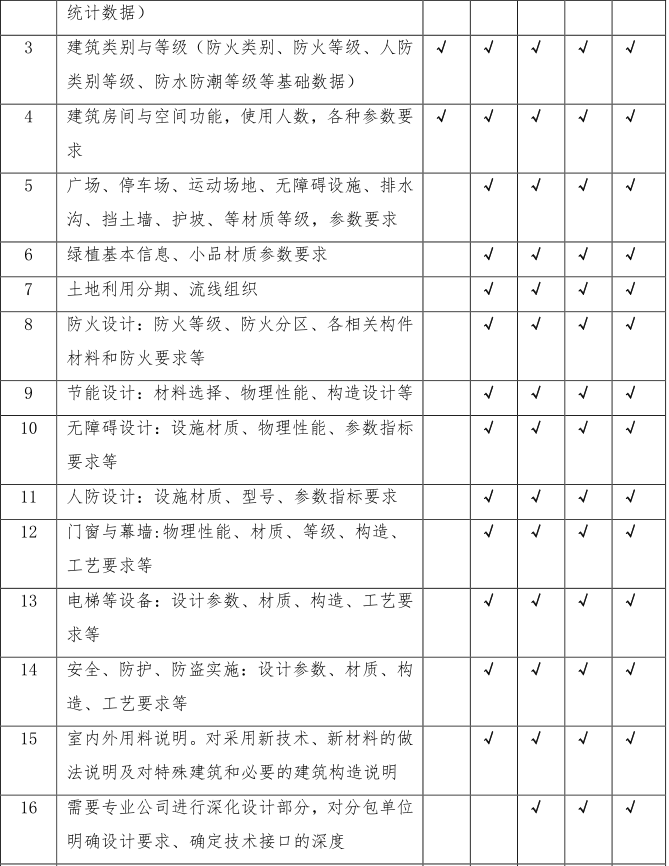

表 2. 1-2 建筑专业非几何信息深度等级表

2. 2 结构专业

结构专业 BIM模型深度等级应符合表 2. 2-1 结构专业几何信息深度等级表和表 2. 2-2 结构专业非几何信息深度等级表的规定。

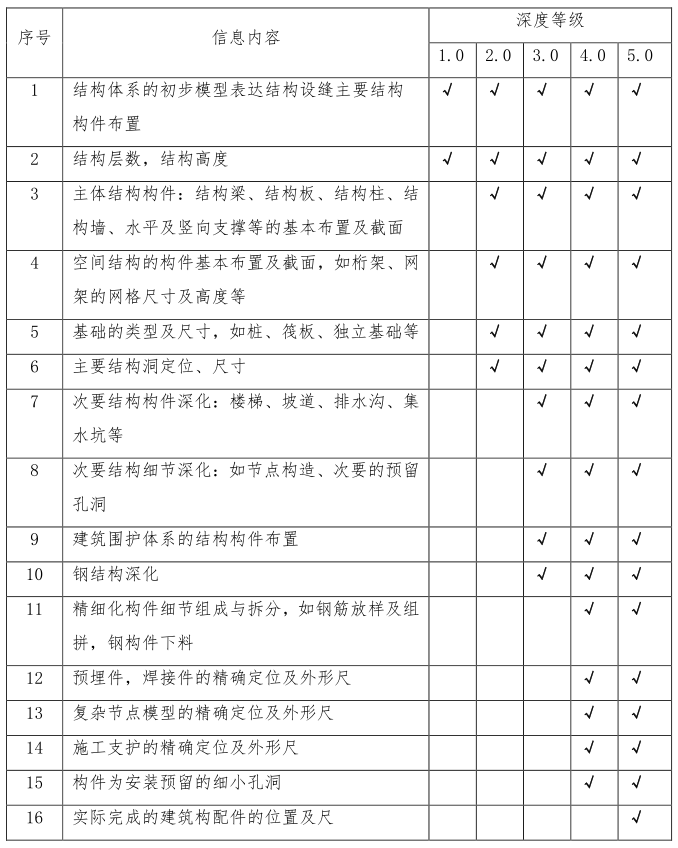

表 2. 2-1 结构专业几何信息深度等级表

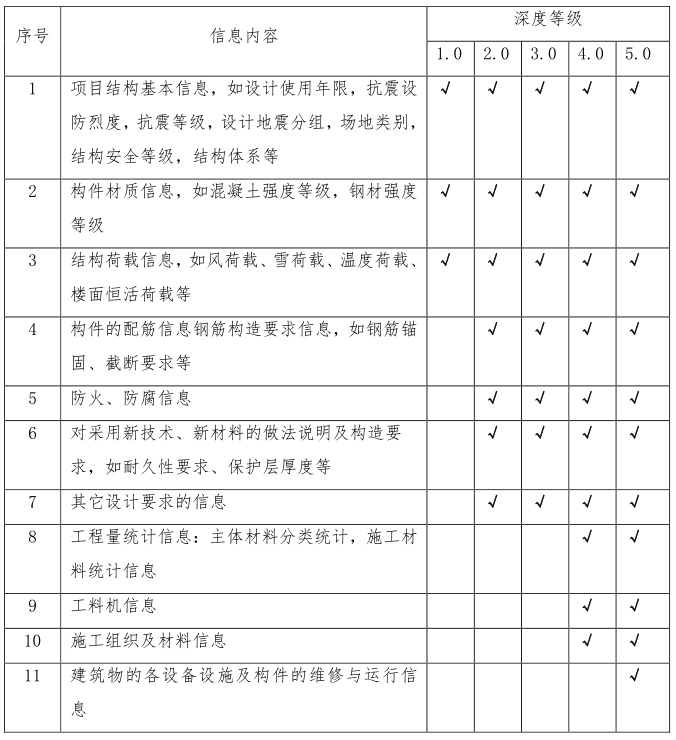

表 2. 2-2 结构专业非几何信息深度等级表

2. 3 机电专业

机电专业 BIM 模型深度应符合表 2. 3-1 机电专业几何信息深度等级表和表2. 3-2 机电专业非几何信息深度等级表的规定。

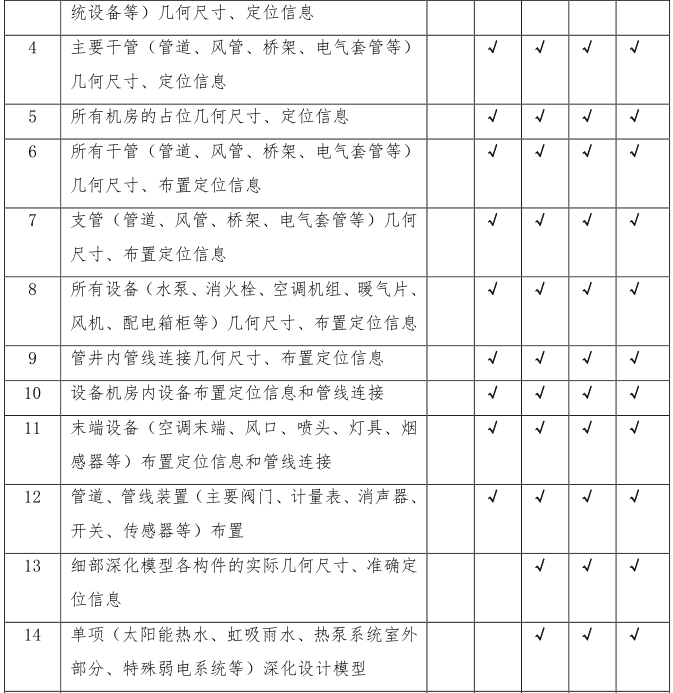

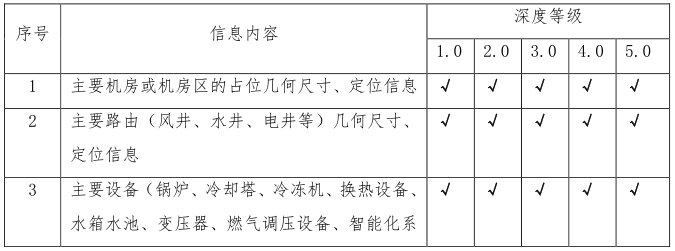

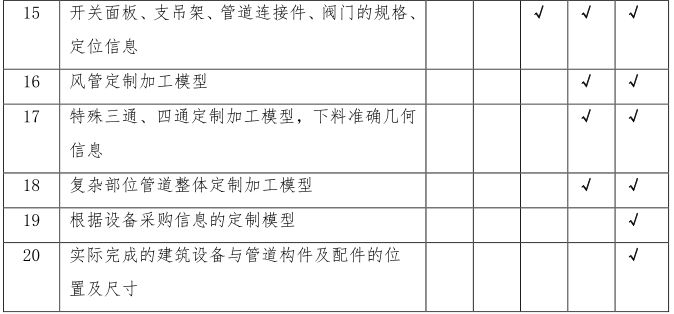

表 2. 3-1 机电专业几何信息深度等级表

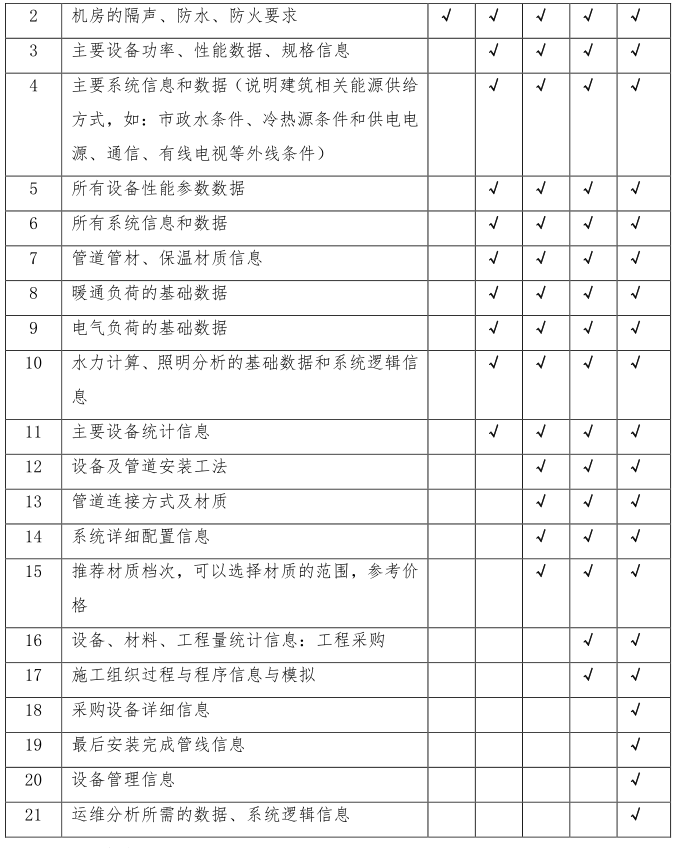

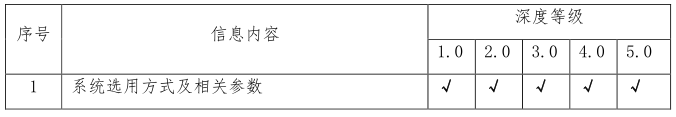

表 2. 3-2 机电专业非几何信息深度等级表

三、 总结

在 BIM 实际应用中， 我们首先要根据项目 的不同阶段以及项目 的具体目 的来确定建模的深度等级， 根据不同等级所概括的模型精度要求来确定建模精度； 在实际应用中， 根据项目 具体目 的的不同， 也可以对模型深度进行适当的调整以适应当前项目 的需要。
