橄榄山翻模教程：BIM风管翻模技巧
文章来源：橄榄山软件

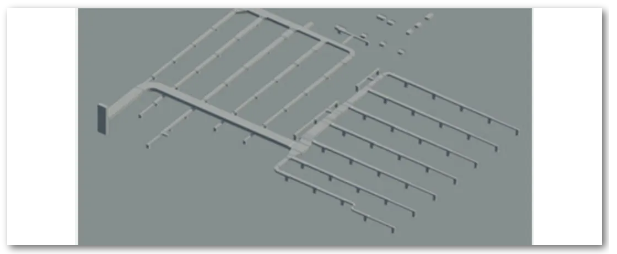

橄榄山风管翻模
1、支持自定义风系统，支持选择多个风系统同时翻模
2、支持自定义指定风系统类型，管道类型，参照标高以及管道偏移
3、支持对翻模管道自动连接，支持自定义设定是否连接
4、支持在风管的起点位置生成立管
5、同时提供风口翻模、附件（阀门）翻模以及设备翻模
橄榄山-风管翻模技术总结
针对橄榄山新发布的风管翻模功能，进行系统性的测试，并从中发现并总结出一些操作注意点和大家分享。
用户：天津三品天工建筑科技有限公司-gaogao

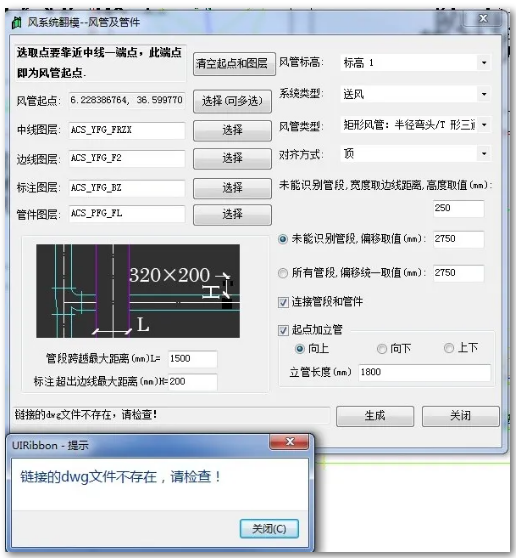

一、链接CAD技巧
当使用橄榄山的风管翻模功能时，对使用的图纸要求比较高，一定要确保图纸中没有成块的图元，删除处理掉图纸中不相关的内容，或是关闭不相关图层。之后将图纸导入到Revit软件中，使用的是“链接CAD”功能，切忌使用“导入CAD”功能。

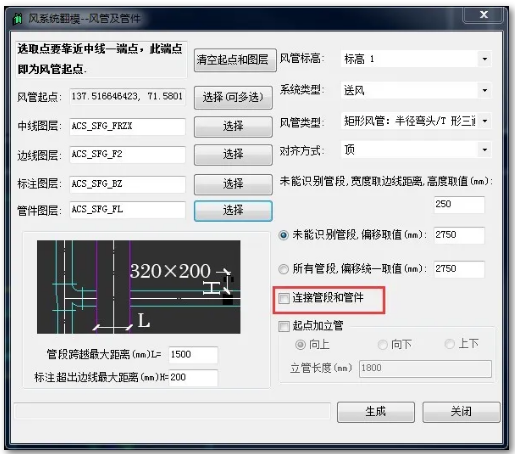

二、勾选“连接管段和管件”
当进行风管管道翻模提取图纸信息时，一定要勾选“连接管段和管件”的选项，否则只能生成风管管道，没有连接件；在进行风管翻模的样板中也一定要提前设置好风管管件类型，样板中若无管件，进行风管翻模时也是无法生成管件的。

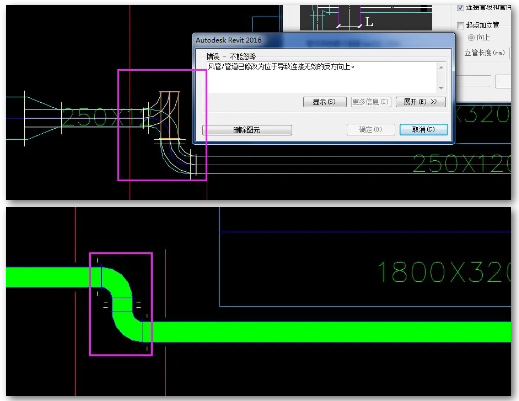

三、提前选用合适弯头
当风管管道两个弯头之间的间距比较小无法生成管道时，原因是因为当前管道所选用的弯头类型不适用，可以提前在风管管件配置里选用一个合适的弯头即可生成管道。
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
