在使用Revit软件完成模型创建后，经常需要生成各类模型图片用于项目宣传或汇报展示，而使用截图的方式图片像素过低，那么如何利用Revit导出高质量的图片呢？

    一、“导出图像”功能

    步骤如下：

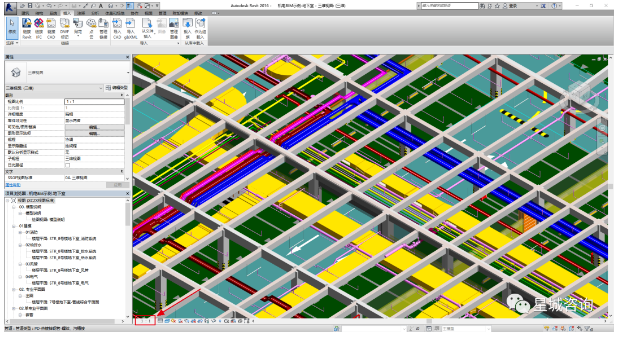

    1、调整视图比例为1:1（如图1所示），避免导出的图片轮廓线过大。

    图1设置视图比例

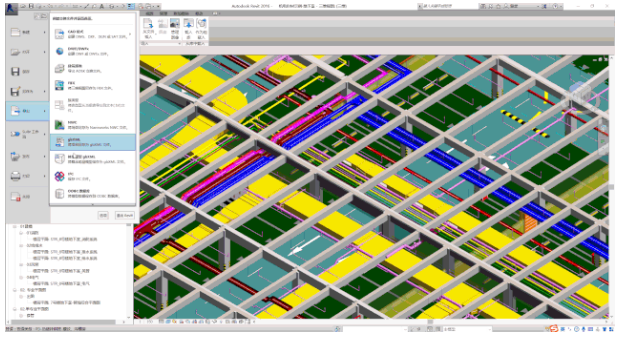

    2、确定好视图范围及角度后，点击右上角图标弹出导出图像设置（如动图2所示）。

    图2导出功能

    3、设置导出图像的名称，将导出范围改为“当前窗口可见部分”，调整图片像素（如图3所示），像素越大图片越清晰（最大为15000像素），但对应文件也会越大。然后再根据具体需要设置导出的图片格式（其中BMP格式内存会偏大），完成所有设置后按“确定”即可导出所需图片（如图4所示）。

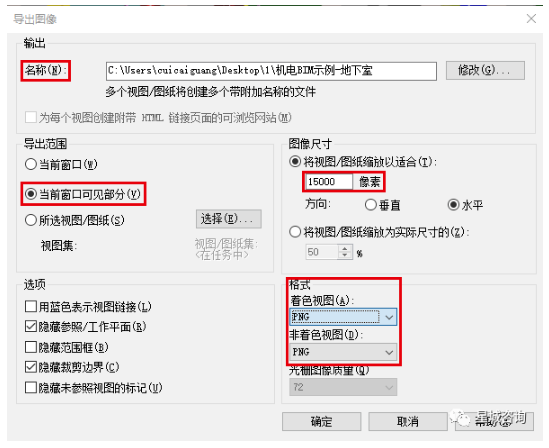

    图3导出设置

    图4导出图片

    二、本地渲染

    步骤如下：

    1、调整模型构件材质后，在视图选项卡中打开“渲染”命令（如图5所示）。

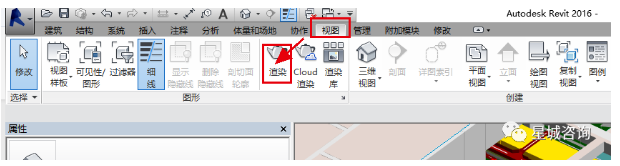

    图5打开渲染命令

    2、设置自带渲染器。定义要渲染的视图“区域”，避免长时间渲染。在“渲染”对话框的“质量”下，指定渲染质量。在“输出设置”下，若生成的图片主要用于屏幕显示，则选择“屏幕”；若要生成供打印的渲染图像，则选择“打印机”（生成的图片未压缩，文件偏大，注意内存，通过控制视图区域可以调整图片大小）。最后为要渲染的图像调整曝光（如图6所示）。

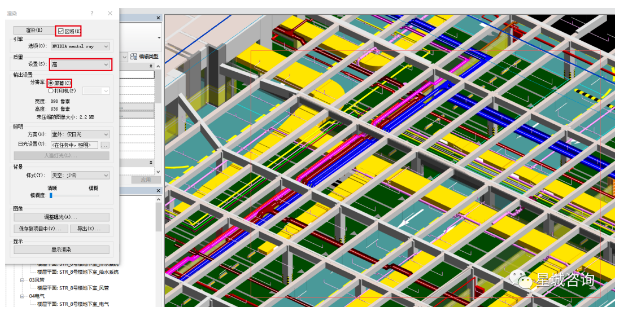

    图6设置渲染器

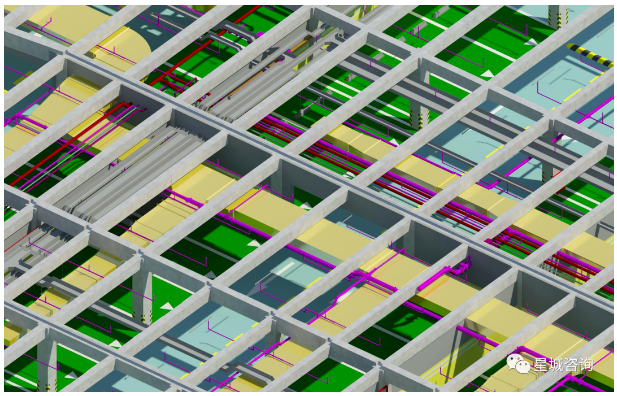

    3、渲染成果

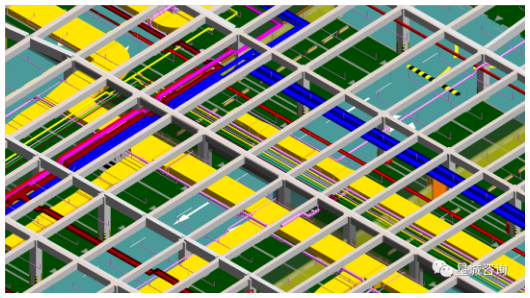

    图7渲染成果

    三、云渲染

    步骤如下：

    1、借助Autodesk?Rendering，可以利用云计算快速创建高分辨率的渲染图片。通过注册并登录到Autodesk帐户（如图8所示），渲染项目。

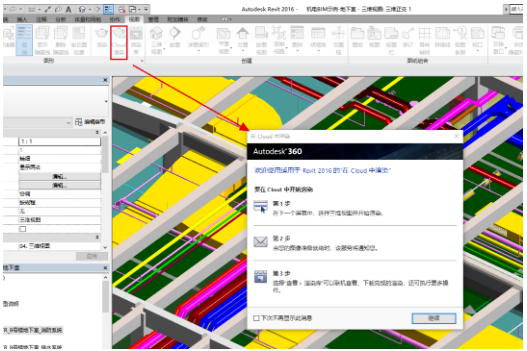

    图8登陆账户

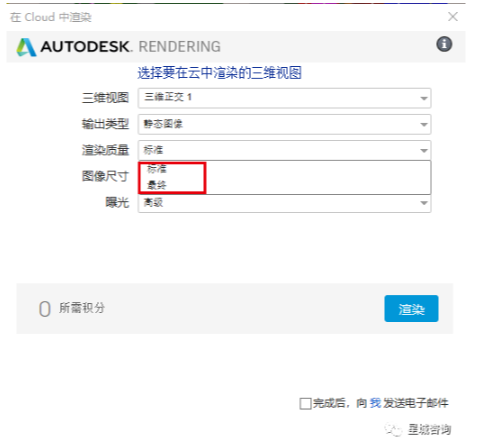

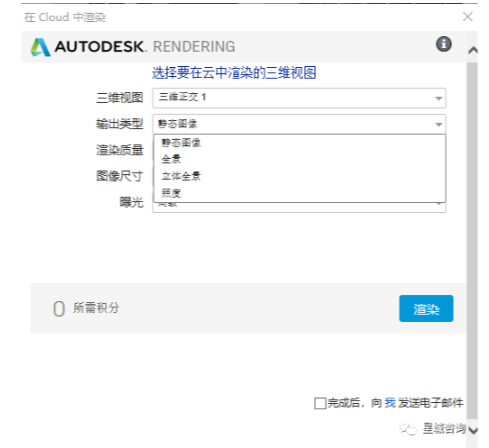

    2、选择需要渲染的三维视图，确定好输出类型、渲染质量、图片尺寸及曝光（部分渲染需要积分）（如图9~12所示），然后点击“渲染”，开始图片渲染。

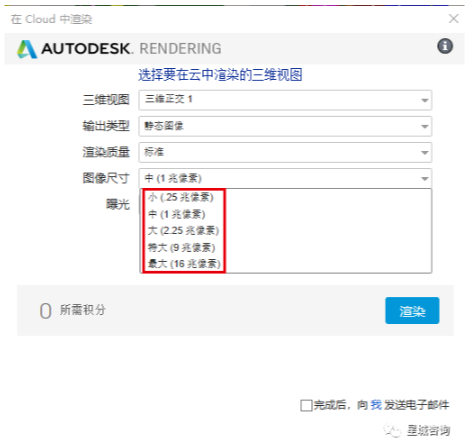

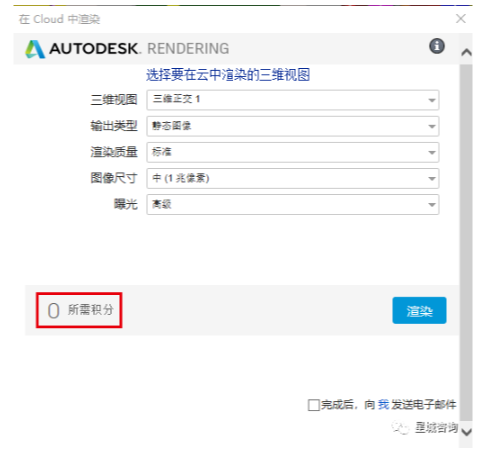

    图9~12：输出类型、渲染质量、图片尺寸、所需积分

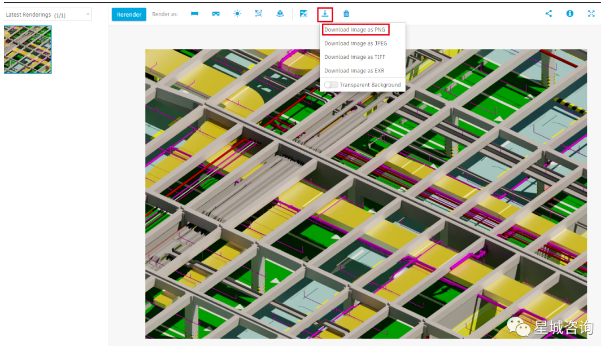

    3、渲染完成后，可点击渲染库（如图13所示），进入官方网站下载已经渲染完成的图片（如图14所示）。

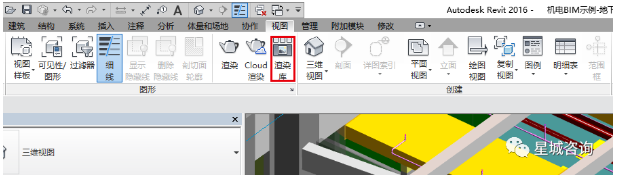

    图13渲染库

    图14下载成果

    这三种基于Revit导出图像的方法各有利弊

    第一种方法可以导出非常高像素的原始图片，但没有渲染效果；

    第二种方法可导出一般大小的渲染图片，但渲染较大图片时间较长且文件过大；

    第三种方法可导出大的渲染图，但部分需要积分。

    以上就是三种基于Revit导出图像的方法，可根据需要综合考虑，合理选择图片生成方式。想要更好的效果，还可以借助插件或外部软件制作，后续将陆续推出。
