图学会BIM考试题：BIM考试revit栏杆屋顶试题练习与解析
内容摘要
楼板栏杆绘制
屋顶绘制
01、楼板栏杆绘制

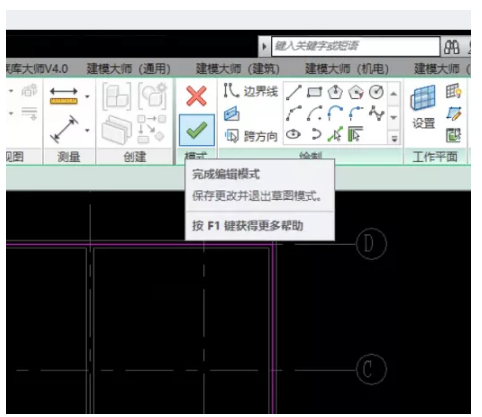

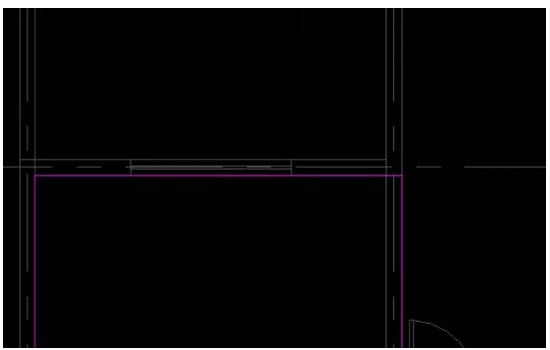

楼板边缘用直线勾勒（形状正确即可）点击√完成编辑

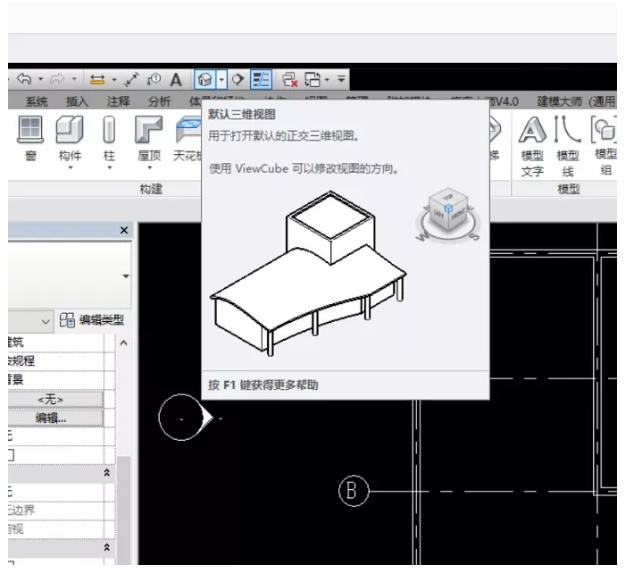

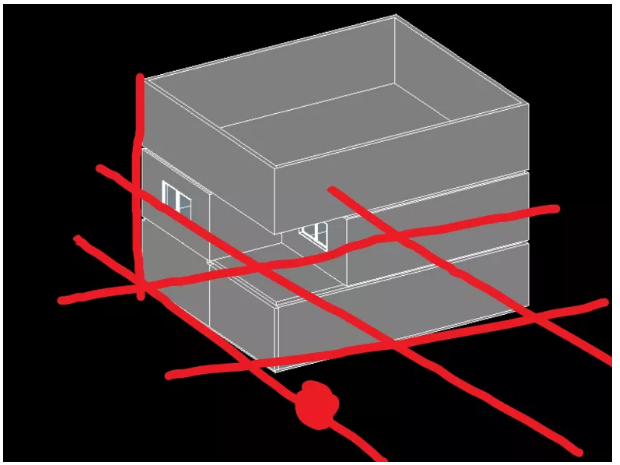

左上角工具栏中有三维视图，点击可查看楼板等三维画面

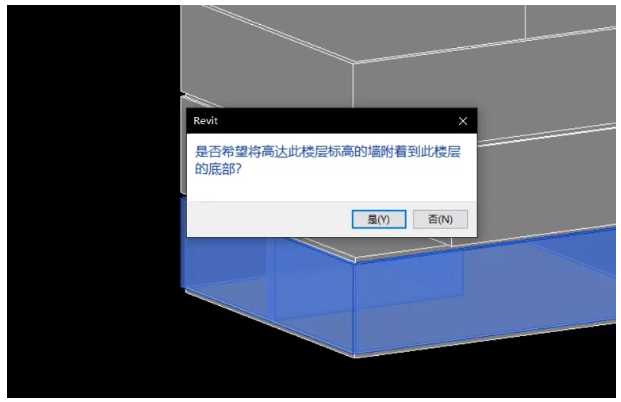

双击楼板可进行编辑（是否附着点否）

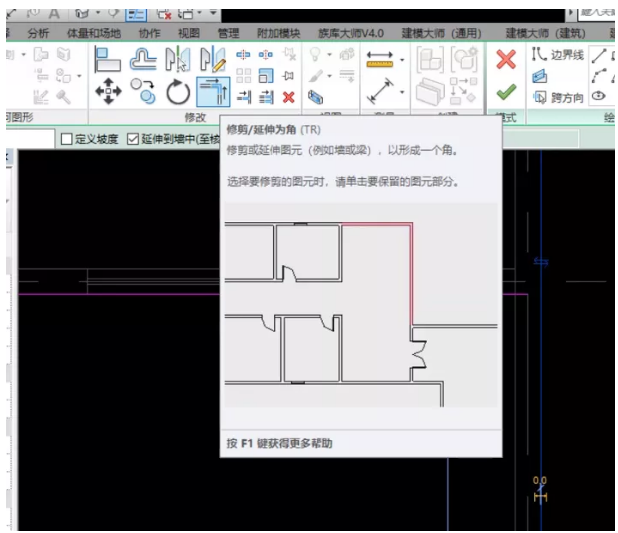

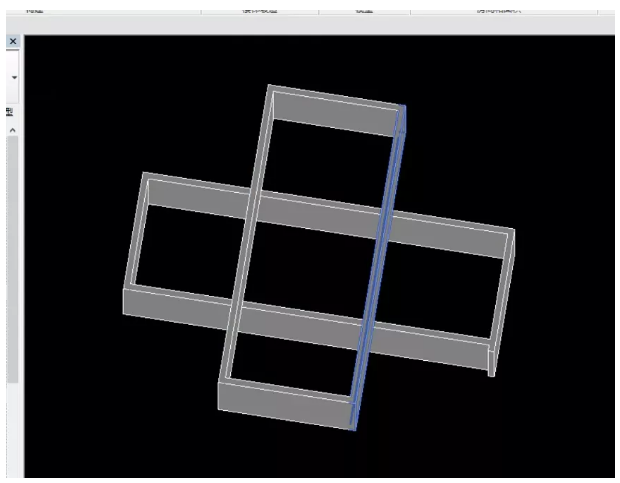

延伸为角选定楼板形状（可按照十字架图测试一下效果）更改厚度可在类型属性中的结构中修改。注：画楼层时标高要选正确，不用上一层，也不用下一层的标高。
栏杆扶手类似墙体，正常画就行。
02、屋顶绘制

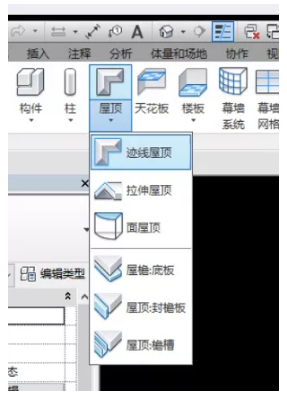

屋顶绘制常用迹线屋顶和拉伸屋顶

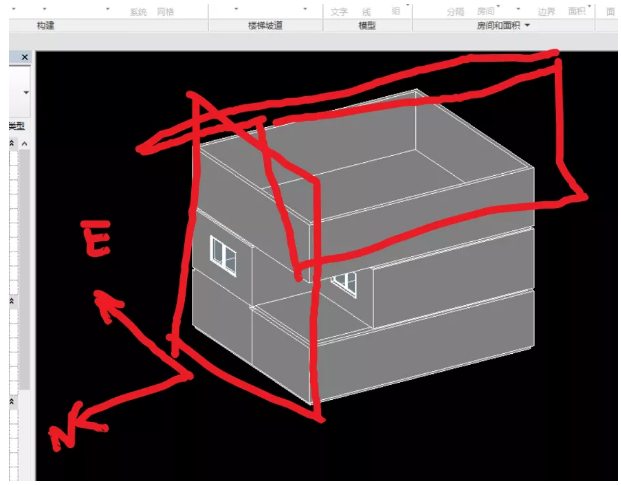

拉伸屋顶可指定形状、厚度、拉伸方向（东西向或南北向）

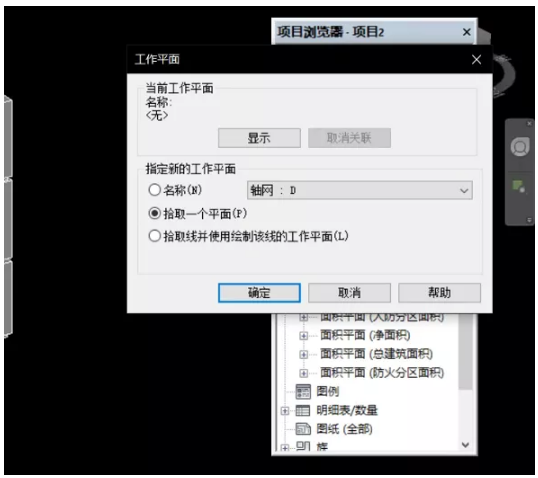

工作平面选择轴网，拾取平面进行编辑

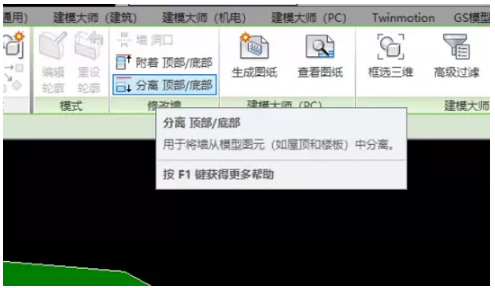

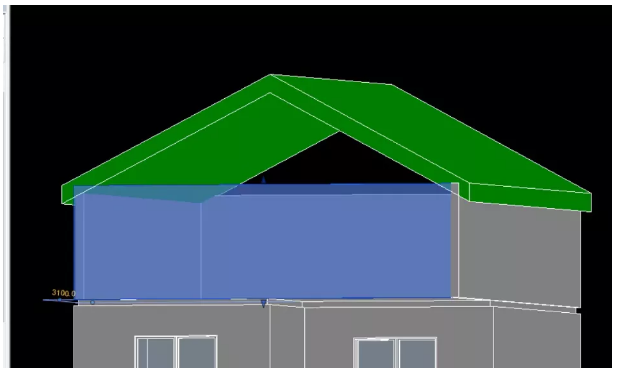

要使墙面和屋顶连接起来，可选定墙面，点击附着到顶部，选择附着对象即可。

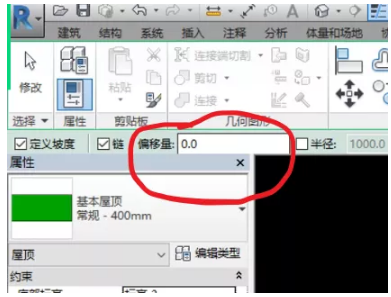

屋顶延伸出墙使用直线工具进行修改，左上角有偏移量可进行调整，按空格可以转换位置。

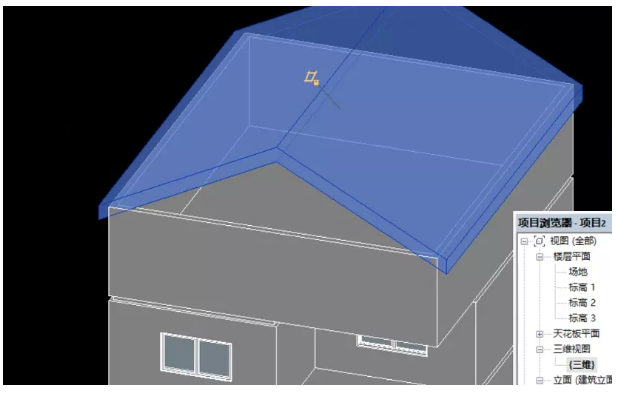

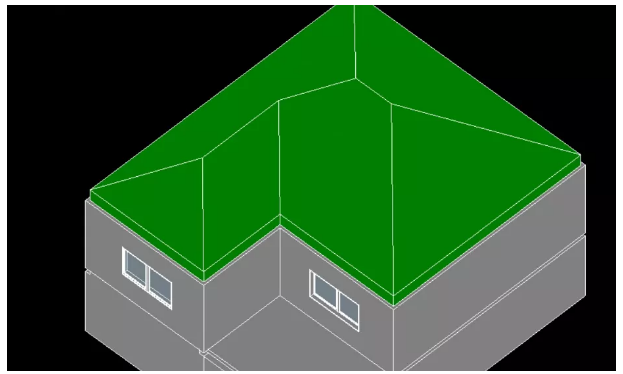

迹线屋顶如图，编辑可以删除修改小三角从而改变坡的方向等等
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
