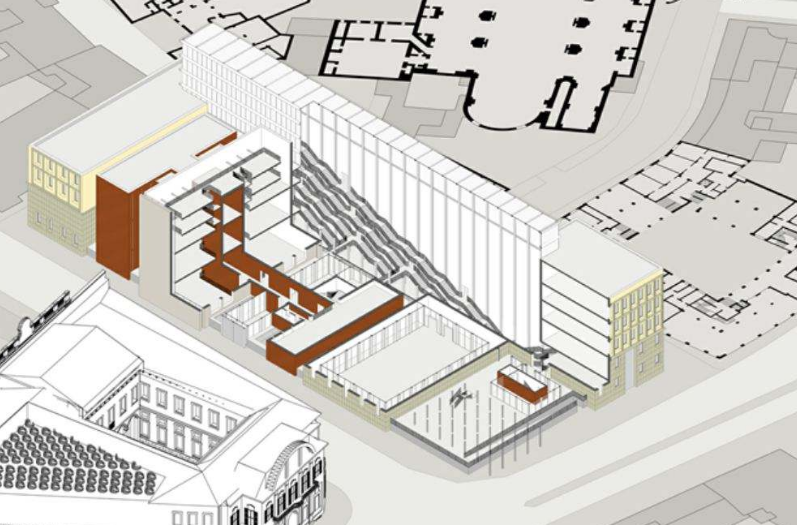

学习目标及意义

    学习意义：

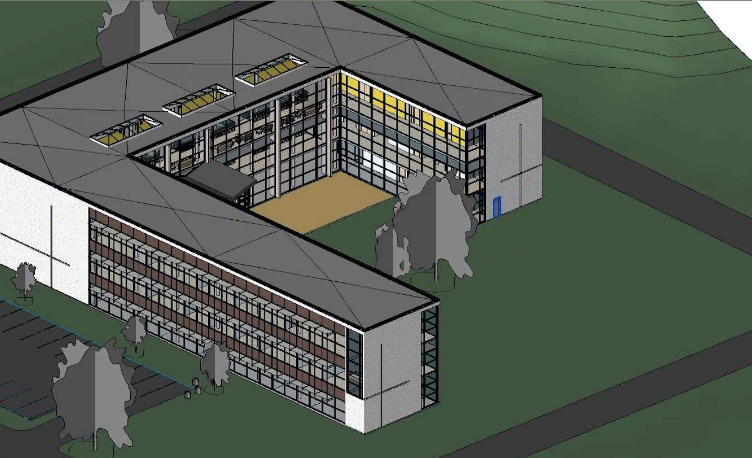

    模型文字可用于创建建筑模型的门牌标志以展示建筑信息。

    模型线可用于补充族在三维空间中不同视图精度的表达，或是用于作为绳索等图元的替代。

    模型组可将选定的多个图元编为一组，如桌椅家具在其他房间进行布置时可直接布置一组家具。

    学习目标：

    1、掌握绘制模型线的方式，并根据需求绘制不同样式的模型线；

    2、了解模型文字与工作平面的关系，掌握模型文字在不同位置创建的方式和可编辑属性；

    3、了解模型组的创建方式，以及模型组在项目与族之间互相载入的方式。

    操作说明

    模型线：一条基于工作平面放置的实体线，线型样式可自行设置（虚线、点划线等），可以在详图线（二维线）和模型线中相互转化。

    模型文字：基于工作平面放置的实体文字，用于创建三维中可见的文字内容，例如宾馆的招牌。

    模型组：多个图元编成的组，可选择多个图元创建组，但三维实体图元和二维图元只能分别成组。

    对于能以三维方式显示的族（如墙、门、窗和家具族），您可以在项目视图和族编辑器中添加模型文字。模型文字不可用于只能以二维方式表示的族，如注释、详图构件和轮廓族。

    可以指定模型文字的多个属性，包括字体、大小和材质。

    模型文字上的剖切面效果

    如果模型文字与视图剖切面相交，则前者在平面视图中显示为截面。请参见视图范围属性。

    如果族显示为截面，则与族一同保存的模型文字将在平面视图或天花板投影平面视图中被剖切。如果该族不可剖切，则它不会显示为截面。有关哪些族可以显示为截面的详细信息，请参见管理族可见性和详细程度。

    添加模型文字

    将模型文字添加到设计以显示记号或在建筑或墙上创建字母。

    设置要在其中显示文字的工作平面。

    单击（模型文字）。

    “建筑”选项卡 →“模型”面板→（模型文字）

    “结构”选项卡 →“模型”面板→（模型文字）

    在“编辑文字”对话框中输入文字，并单击“确定”。将光标放置到绘图区域中。移动光标时，会显示模型文字的预览图像。将光标移到所需的位置，并单击鼠标以放置模型文字。

    注：模型文字的生成方式决定了其会有很多面和边。在模型或包含在模型的族中大量使用模型文字会增加模型文件的尺寸。若要减少内存使用并提高性能，请调整模型文字的“深度”属性。如果模型文字并非必须与三维效果（侧面）一同显示，请考虑将“深度”值更改为0。
