Revit链接CAD怎么做？关于在revit中如何在立面视图链接CAD
根据不同的项目需求，需要在立面中链接CAD图，但是如果一些细节的设置没注意，将无法在revit的立面视图中链接CAD。下面讲解一下如何在立面中链接CAD。
1.通过“项目浏览器”切换到需要插入CAD的立面视图。例如东立面图。

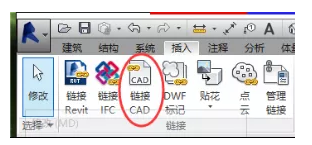

2.点击“插入”选项卡下的“链接CAD”命令。

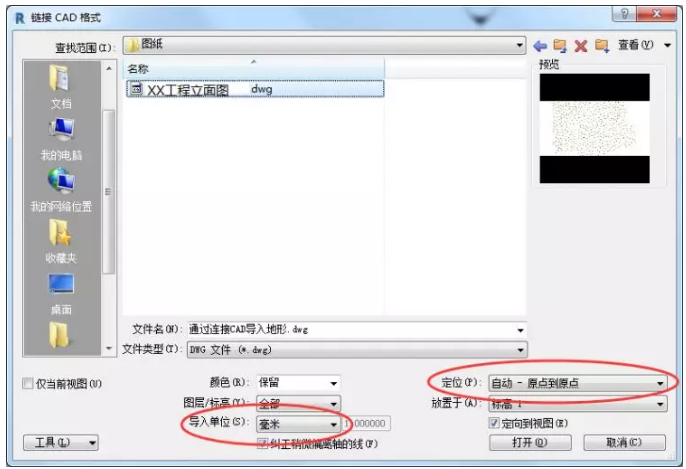

3.弹出“链接CAD格式”对话框，选中需要连接的CAD图纸，将“定位”切换到“自动–原点到原点”，此设置可将CAD图纸链接进入Revit中时，CAD图纸的零点位置对齐至Revit的项目基点位置。将“导入单位”设置为“毫米”，因为Revit默认单位为毫米，所以链接的CAD图纸比例为1：100时也设置为毫米。其他选项不变，单击“打开”按钮，完成图纸链接。
