前言：我们在使用Revit绘制玻璃幕墙时往往会忽略幕墙所使用的何种玻璃这个概念，通常很多人直接按照整块实体玻璃进行绘制，这种绘制方法是错误的，一是不遵循设计，二是完全忽略了BIM的本质。

    中空玻璃、真空玻璃、夹胶玻璃、中空夹胶玻璃对于建筑设计师和幕墙专业人员、门窗安装人员并不陌生，对于非专业人员经常会混淆这几种玻璃的概念，利用不同的玻璃无非是要达到隔音等效果，还有建筑物处于何种位置，选用何种玻璃也是要讲究。

    中空玻璃

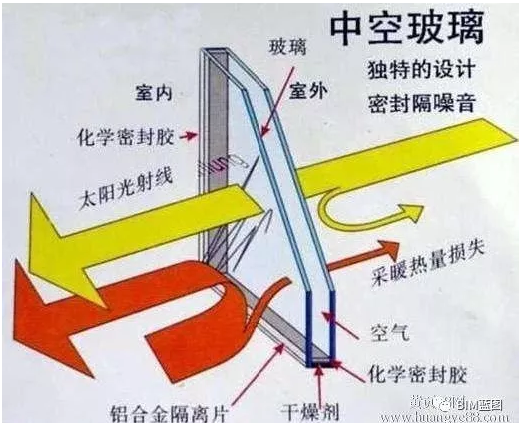

    中空玻璃（INSULATINGglass）于1865年由美国人发明，是一种有良好隔热、隔音、美观适用，并可降低建筑物自重的新型建筑材料，它是用两片（或三片）玻璃，使用高强度高气密性复合粘结剂，将玻璃片与内含干燥剂的铝合金框架粘结，制成的高效能隔音隔热玻璃。

    夹胶玻璃

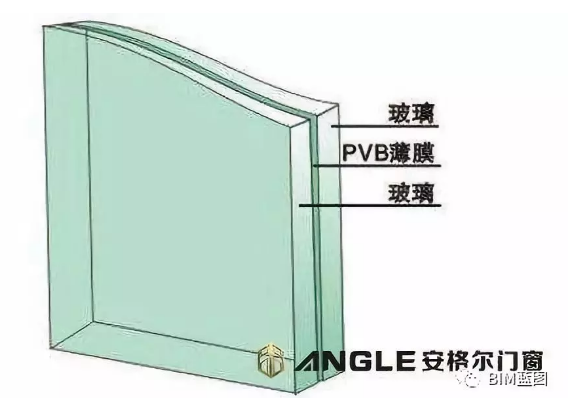

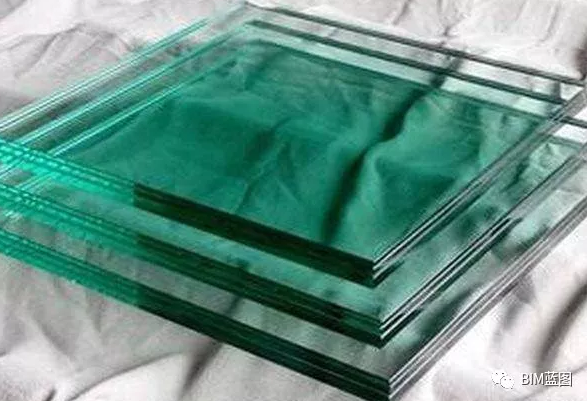

    夹胶玻璃（Laminatedglass）夹胶玻璃也称夹层玻璃。是两片或数片浮法玻璃中间夹以强韧PVB（乙烯聚合物丁酸盐）胶膜，经热压机压合并尽可能地排出中间空气，然后放入高压蒸汽釜内利用高温高压将残余的少量空气溶入胶膜而成。与其他玻璃相比，具有耐震、防盗、防弹、防爆的性能。

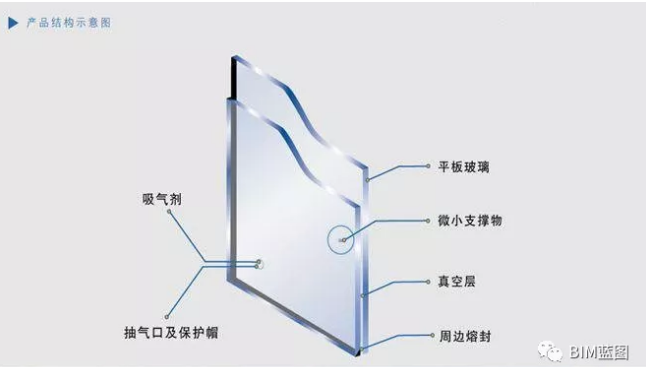

    真空玻璃

    真空玻璃是基于保温瓶原理研发而生的一种新型玻璃，是将两片平板玻璃四周密闭起来，将其间隙内的空气抽空并密封排气孔。其结构与中空玻璃相似，不同的是真空玻璃空腔内的气体稀薄到几乎接近真空。真空玻璃至少有一片玻璃是低辐射玻璃，这样就能降低由于真空玻璃的传导、对流和辐射方式散失的热量。

    中空夹胶玻璃

    中空夹胶玻璃是中空玻璃的一种，是中空玻璃和夹胶玻璃的组合体

    Revit创建中空夹胶玻璃幕墙

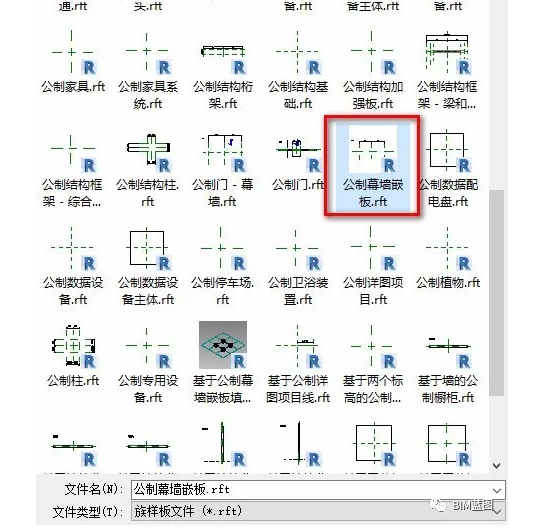

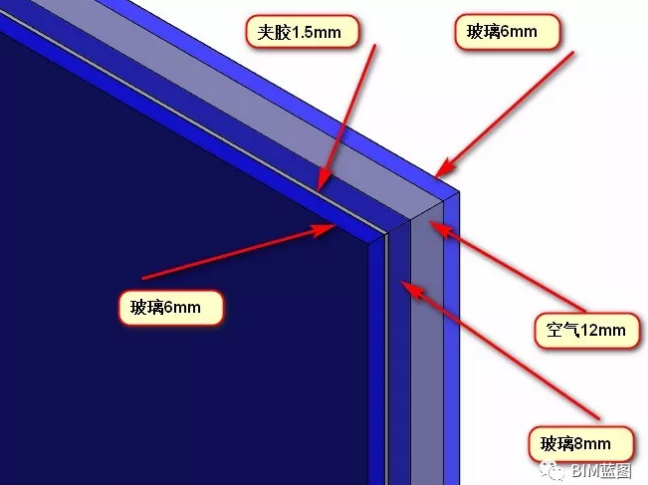

    1、选择公制幕墙嵌板族（以6+12+8+1.5+6为例）

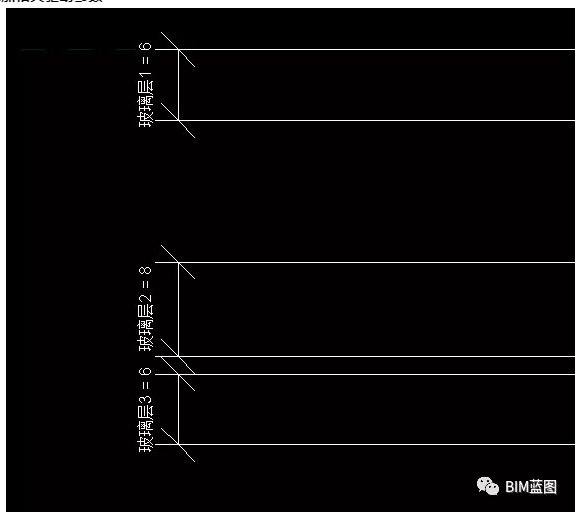

    2、利用拉伸，先创建里中外三层玻璃

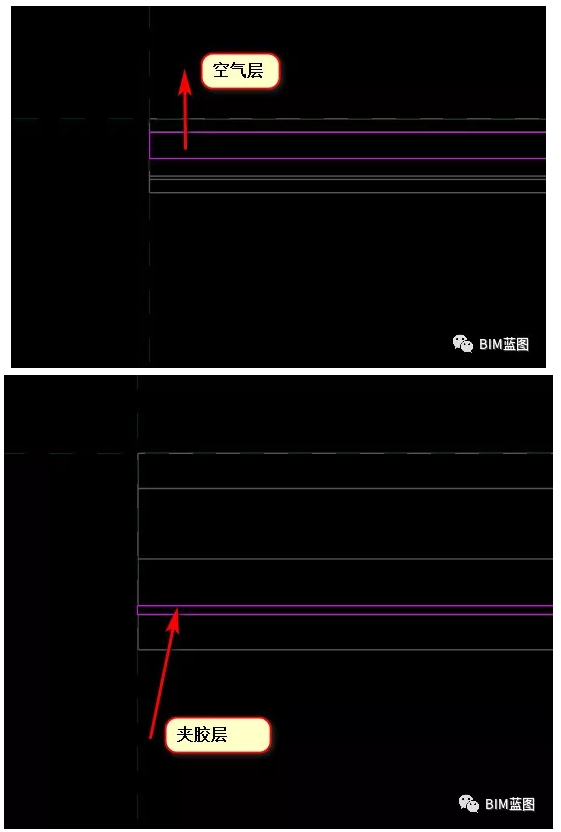

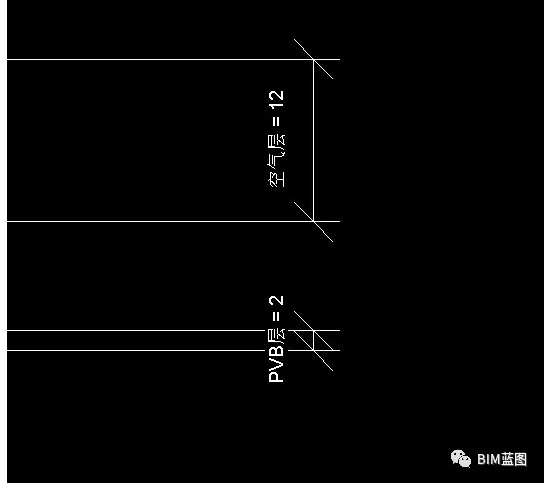

    3、同理利用拉伸创建空气层及夹胶层

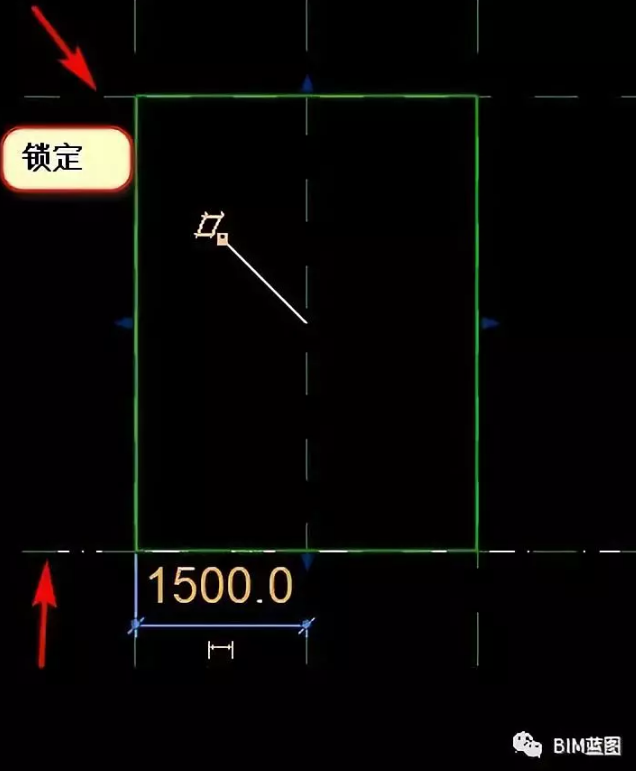

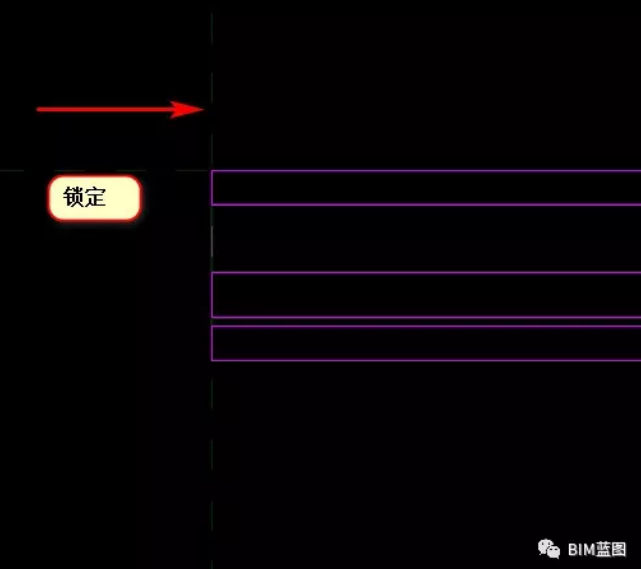

    4、锁定对齐（必须上锁）

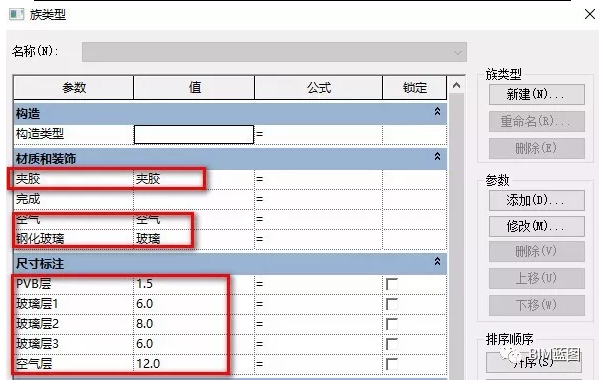

    5、添加相关驱动参数

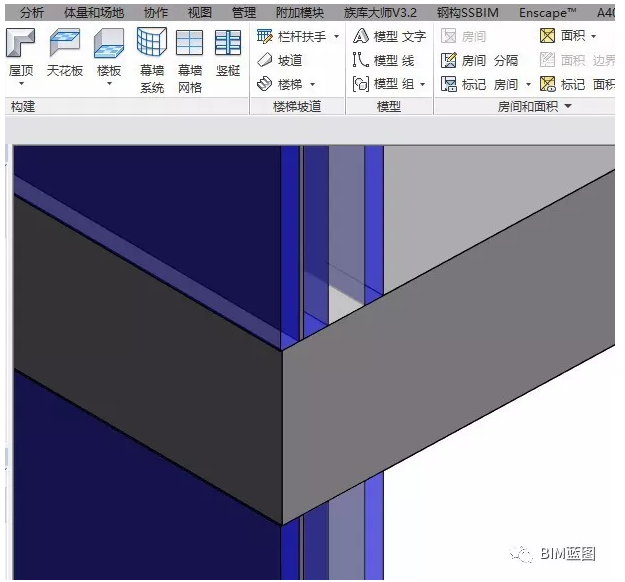

    6、完成效果

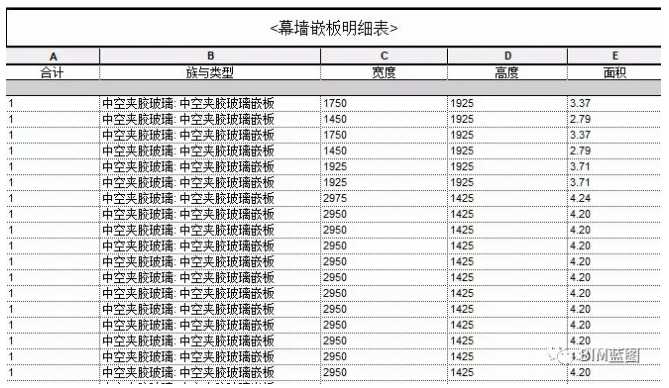

    7、载入项目

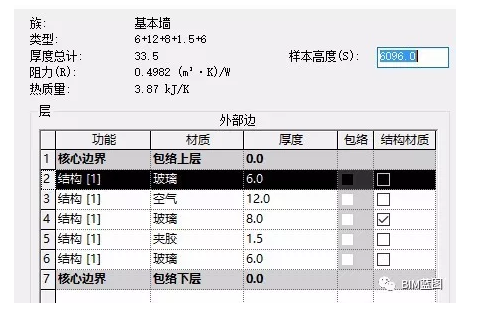

    很多人觉得小编这种方式很慢，觉得幕墙嵌板可以利用基本墙代替，只要把基本墙分层设置材质即可

    像这样：

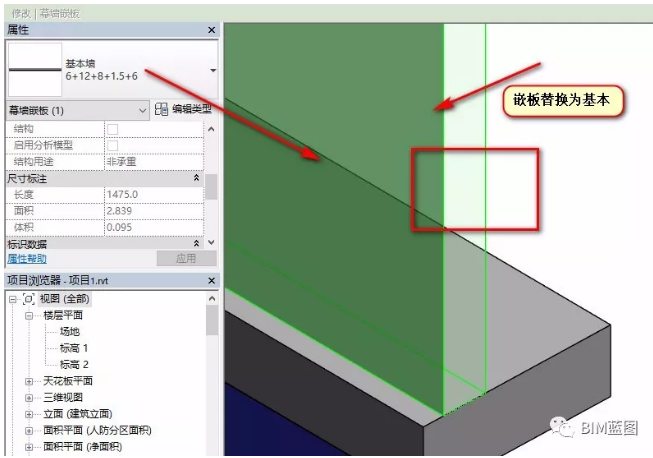

    然后把幕墙嵌板替换成上边基本墙即可

    这样做的不足有以下两点：

    1、嵌板没有分层显示，如果要分层显示必须单块单块使用零件功能

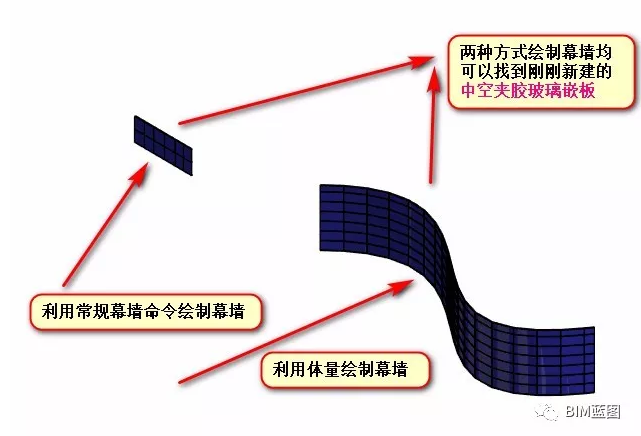

    2、在用体量绘制幕墙系统中找不到基本墙代替嵌板

    如果遇到了异形幕墙嵌板只能使用Revit自适应或者Dynamo、犀牛、CATIA等软件绘制。
