BIM正向设计优势有哪些？装配式建筑设计+BIM正向设计优势解析
装配式建筑设计与传统设计相比要求高，装配式深化设计不仅考虑图集规范要求。还要考虑构件厂生产工艺情况以及当地施工技术水平，而且出图工作量大，装配式建筑深化设计要满足工厂生产要求，针对每一种构件需要单独出图，图纸数量极多，还要解决钢筋以及预埋件等多种碰撞问题。容错率低。

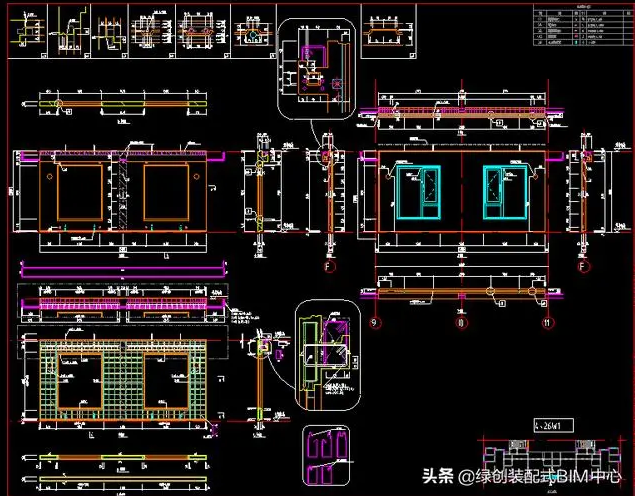

装配式构件出图示例

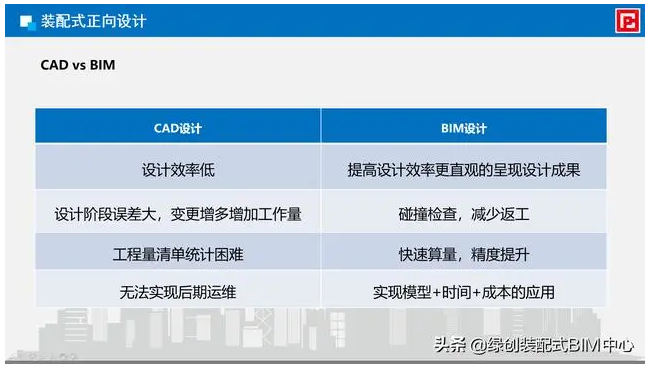

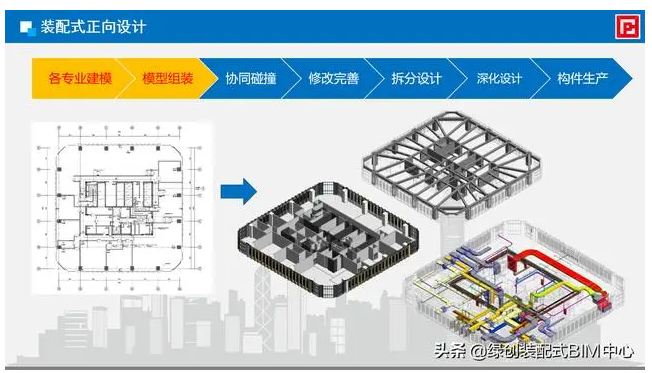

为解决因为设计问题导致的装配式建筑构件生产和现场施工影响，我们利用BIM三维可视化的工具与装配式设计结合，从BIM模型创建到装配式正向设计，全程信息化管控，各个专业在同一模型进行协同工作，提高效率，降低设计错误。装配式+BIM正向设计的优势就是：基于统一模型，统一定位基准，统一命名规则，开展不同专业的建模，实现不同专业模型的组装，以便用于后续的各专业协同工作。
BIM与装配式的结合在工厂生产阶段也能体现出较大的优势，目前生产设备已经支持全自动化生产，输入模型设备即可识别，生产线各加工设备通过基于BIM技术行成的可识别的构件设计信息，智能化的完成画线定位、模具摆放、成品钢筋摆放、混凝土浇筑振捣、杆平、预养护、抹平、养护、拆模、翻模起吊等一些列工序。

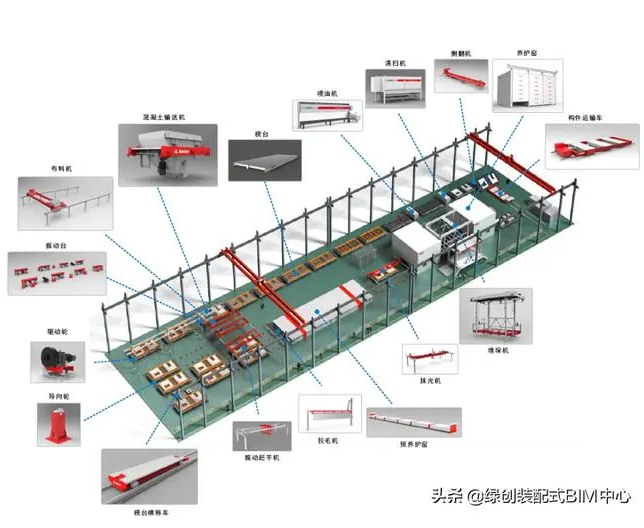

工厂自动化生产
BIM+装配式建筑正向设计流程如下表示：模型创建——模型深化检查——模型构件拆分——模型深化设计——对接构件厂进行生产
模型创建阶段

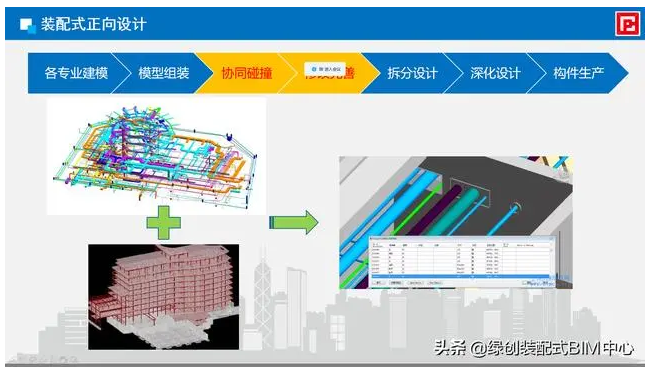

模型检查阶段

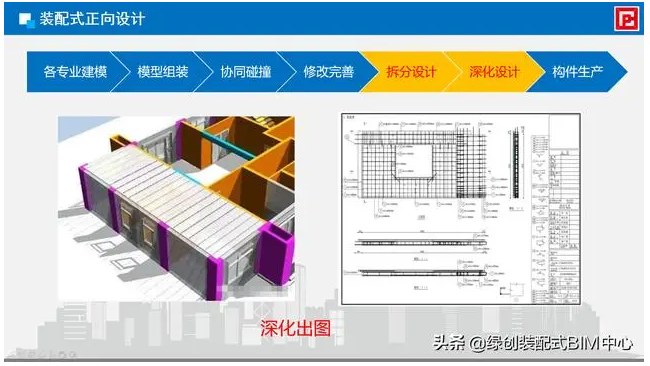

构件拆分深化阶段
基于现目前BIM运用工具的成熟，数据的兼容也可以完满的解决，目前Planbar软件已经支持IFC通用格式数据传导，对BIM模型的创建提供了较大的包容性。

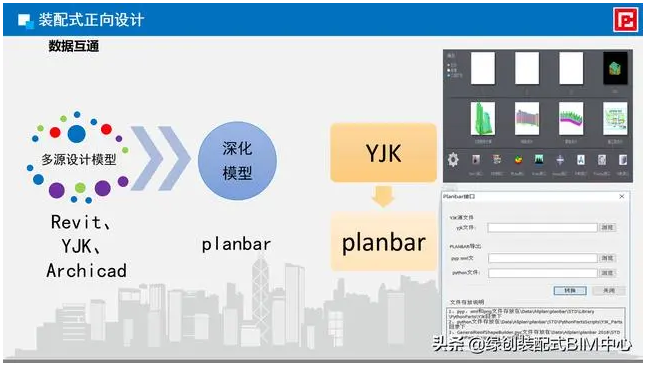

数据互通

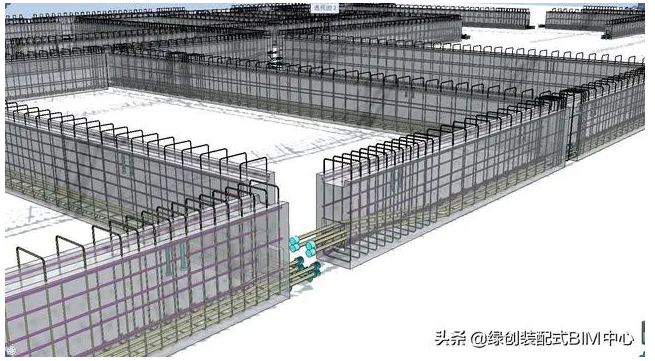

模型深化成果

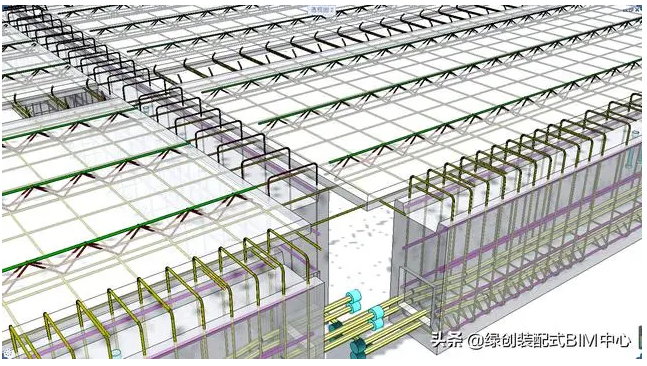

模型深化成果
总结：BIM+装配式正向设计优势：
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
