    你好！这里是牛侃BIM。

    BIM模型上会，辅助重要的工程会议召开，是BIM的一项重要应用。

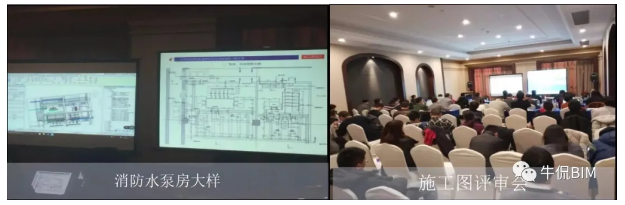

    下图是BIM模型辅助设计阶段施工图评审会上会，建设单位要求设计院采用双屏汇报，一个屏幕展示CAD图纸，一个屏幕展示对应的模型，会议效果很好。

    本期结合一个真实案例来聊聊BIM模型如何辅助施工阶段施工图交底会的召开。这是施工阶段BIM的第一项重要工作。能否做好，意义重大。

    施工图交底会，预示着施工图设计阶段的工作完成，项目正式进入建造阶段。这个会议是设计院就设计情况向施工单位交底，施工单位对图纸疑问进行梳理，就疑问向设计院提问的过程，会议是由建设单位主持的。

    传统的做法是施工单位将问题汇总成Excel表格，会上设计师打开图纸就问题逐条核实并解答。那当我们运用了BIM，做扎实了模型后，该怎么结合模型组织并召开施工图交底会呢？

    结合一个真实案例来聊聊模型上会，感受一下现场的讨论。

    那怎么样做好模型上会呢？

    第一步做好问题汇总的Excel表格，这个Excel表格中的问题包含以下3个方面：

    第一，施工单位专业工程师审阅传统CAD设计图纸发现的问题；

    第二，BIM工程师在做模型的过程中发现的设计问题；

    第三，施工单位专业工程师审阅模型过程发现的问题。

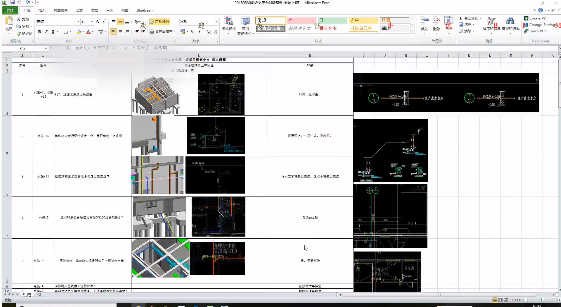

    对于这3种问题，BIM工程师在模型中进行截图，把图片放入表格中相应位置，形成关联。会前把这份问题表格发给与会各方，进行熟悉，由于有三维模型配合，参与方事前可以较好的理解问题。

    运用BIM模型上会后怎样在会议上高效的解决问题呢？

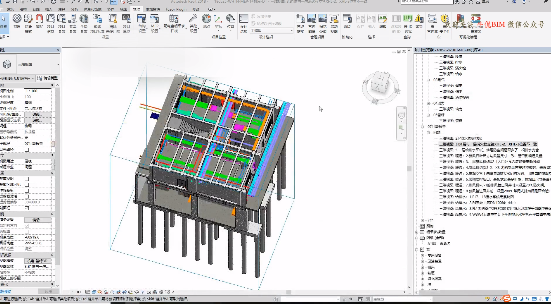

    这就需要做好第二步，把问题汇总Excel表格中的每一个问题在模型中做成单一视图，并进行三维标注，将问题在项目浏览器中进行归类梳理，命名清楚。

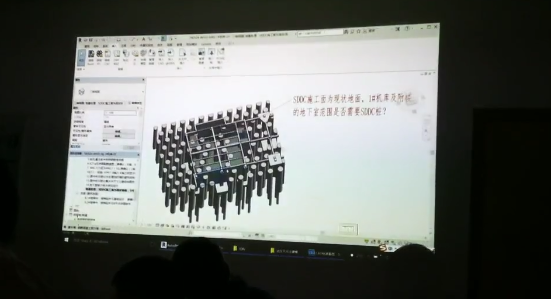

    前两步工作完成后就是模型上会了，在会上用模型将问题清晰的展示出来。

    值得注意的是会上一定是由专业的工程师来结合模型讲解，而不是BIM工程师，BIM工程师可以现场配合。

    BIM模型上会有诸多的优势：

    第一，模型上会促使BIM工作真正的融入工程，强迫专业的工程师审核模型，应用模型。强迫BIM工程师用心做好模型。

    第二，会议是由多方参与，与会各方可以更好的了解BIM并应用BIM。

    第三，BIM参与工程，使领导能够直接看到BIM的作用与价值。

    BIM工作融入传统的工程当中，改变传统的流程和模式，使BIM工作发挥大的优势，是BIM技术的一大创新。
