BIM在国内经过10年的高速发展，已经被建筑行业从业者熟知，应用也从3D模型应用，4D进度管理到5D工程量统计等等，被称为万能BIM。

    但其到底是否起到了应有的作用，是否被各参与方认可，可能只有真正从事的人才会体会到。

    3D模型应用是BIM的基本应用，也是最落地最应该做扎实的应用，但目前的模型应用是否做扎实了呢，模型该有的深度是否表达到位了呢。

    抗震支吊架的深化设计是3D模型应用的一部分，之前给大家分享了管道抗震支吊架的设计，本期分享暖通和电气专业的抗震支吊架设计。

    暖通专业抗震支吊架设计

    设计依据

    1、依据《建筑抗震设计规范》GB50011-2010，3.7.1（强条）非结构构件，包括建筑非结构构件和建筑附属机电设备，自身与结构主体的连接应进行抗震设计；

    2、依据《建筑机电工程抗震设计规范》GB50981-2014，1.0.4（强条）抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。

    专业要求

    1、设计范围：≥DN65的空调水管或重力超过1.8KN的其它设备，截面面积≥0.38m?或直径大于0.7m的空调风管，所有防排烟风道、事故通风风道及其相关设备；

    2、对于重力小于1.8KN的设备或吊杆长度小于300mm的悬吊管道可不进行抗震设计；

    3、8度及以上抗震设防建筑，设备与结构的连接应直接锚固与结构主体，否则应设置防滑构件，由设备厂家根据规范要求计算；

    4、间距要求：新建工程普通刚性材质风管侧向抗震支吊架间距不得超过9m，纵向抗震支吊架不得超过18m;新建工程普通非金属材质风管侧向抗震支吊架间距不得超过4.5m，纵向不得超过9m。

    布置原则

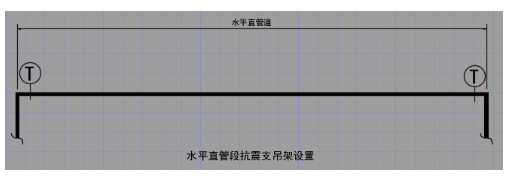

    1、每段水平直管道应在两端设置侧向抗震支吊架

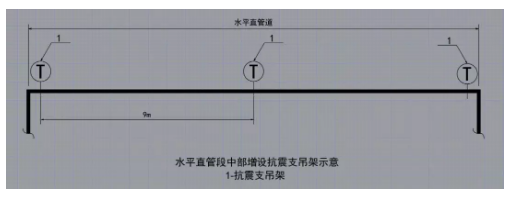

    2、当两个侧向抗震支吊架间距大于最大设计间距时，应在中间增设侧向抗震支吊架。例如刚性连接金属风管长为18m，侧向抗震支吊架最大间距9m。首先于两端加设侧向支撑，再依次按9m设置侧向支撑。

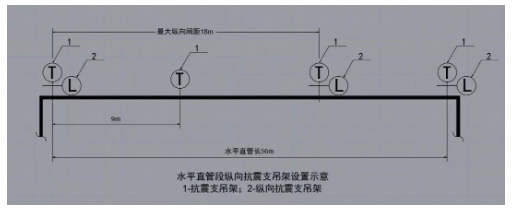

    3、每段水平直风管应至少设置一个纵向抗震支吊架,当两个纵向抗震支吊架距离大于最大设计间距时，应按GB50981-2014规范的第8.2.3条要求间距依次增设纵向抗震支吊架。例如刚性连接金属风管长为27m，按最大24m的间距依次设置纵向支撑，直至所有支撑间距均满足要求。

    支吊架大样

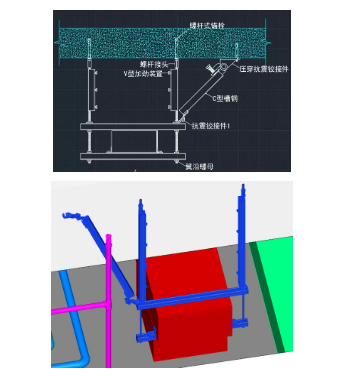

    1、风管侧向抗震支架：

    2、风管侧向及纵向抗震支架：

    正视图及俯视图

    电气专业抗震支吊架设计

    设计依据

    1、依据《建筑抗震设计规范》GB50011-2010，3.7.1（强条）非结构构件，包括建筑非结构构件和建筑附属机电设备，自身与结构主体的连接应进行抗震设计；

    2、依据《建筑机电工程抗震设计规范》GB50981-2014，1.0.4（强条）抗震设防烈度为6度及6度以上地区的建筑机电工程必须进行抗震设计。

    专业要求

    1、设计范围：≥DN60的电气配管，重力≥150N/米的电缆桥架、电缆槽盒及母线槽，或重力超过1.8KN的其它设备；

    2、对于重力小于1.8KN的设备或吊杆长度小于300mm的悬吊管道可不进行抗震设计；

    3、8度及以上抗震设防建筑，设备与结构的连接应直接锚固与结构主体，否则应设置防滑构件，由设备厂家根据规范要求计算；

    4、间距要求：新建工程刚性材质电线套管、电缆梯架、电缆托盘和电缆槽盒侧向抗震支吊架间距不得超过12m，纵向抗震支吊架不得超过24m;新建工程非金属材质电线套管、电缆梯架、电缆托盘和电缆槽盒侧向抗震支吊架间距不得超过6m，纵向不得超过12m。

    布置原则

    除间距要求不同,其余内容与风管抗震支架布置原则一致,此处不再赘述.

    支架大样

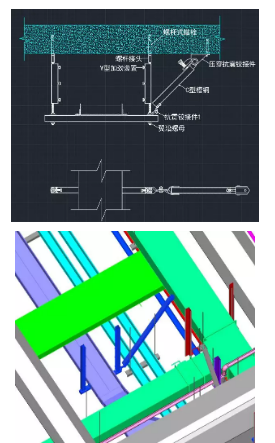

    1、电缆桥架侧向抗震支架：

    2、电缆桥架侧向及纵向抗震支架：

    正视图及俯视图

BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
