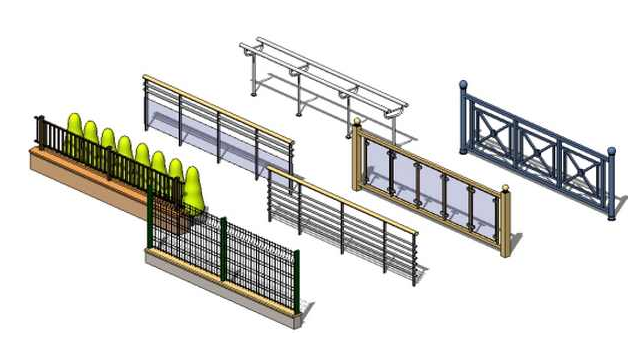

BIM栏杆怎么画？BIM软件教程：一分钟学会Revit栏杆的创建

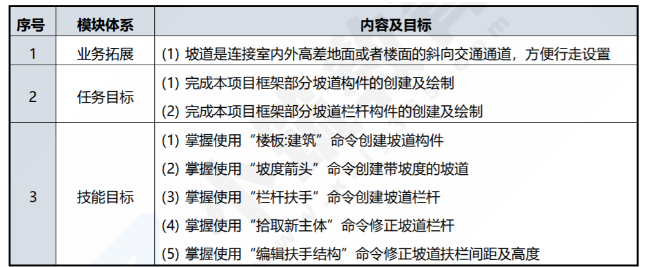

学习目标及内容
操作说明
1、绘制栏杆扶手时，可以利用“栏杆扶手”命令创建坡道栏杆，可按直线进行绘制；
2、注意对绘制的坡道及栏杆扶手进行标高及高度偏移的调整；

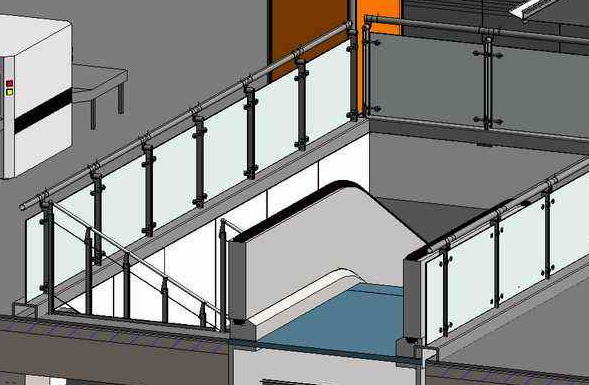

3、绘制有坡度的坡道板的栏杆扶手时，结合使用“拾取新主体”命令修正坡道栏杆的高度位置，以及学会使用“编辑扶手结构”命令修正坡道扶栏间距及高度。
拓展：创建栏杆嵌板
栏杆嵌板，它也是属于一个比较特殊的栏杆，也是栏杆的一种类型，在我们的实际应用中可能会在嵌板中放置广告贴图，也是非常的常见的，那我们今天来学习如何创建栏杆嵌板。
操作步骤
1.打开Revit，创建“公制栏杆-嵌板”族，将文件名改为“栏杆嵌板”且最大备份数改为1并保存，在楼层平面的参照标高中去创建一些参照平面，通过快捷键DI进行注释，再点击EQ进行等分，并添加参数“厚度”，切换至“左立面”视图中进行拉伸。并设置工作平面为-中心（左/右），将拉伸封闭后通过对齐锁定在参照平面上（很重要！）。通过偏移方式，并给定注释，给定参数为“D”，给定材质，在参照标高上将刚才的拉伸进行锁定。
2.在创建好的框立面我们去创建玻璃，在刚才的左立面中去创建拉伸（设置工作平面为-中心（左/右）），将绘制好的线锁定，在立面上调节玻璃的厚度并添加参数，并为其添加玻璃材质。
3.将绘制好的栏杆嵌板载入到项目中，创建新的栏杆扶手类型“带嵌板栏杆扶手”，在扶栏结构中设置为空，在栏杆位置中复制一种，更改为我们刚才创建的嵌板类型。在三维视图中我们同样可以为它给定材质来观察我们的创建效果。
