风管、电线管、桥架等全部外露，室内顶部空间不做任何掩盖处理，露明区机电管线安装精度控制在±1mm，桥架、风管等采用无铆钉连接……在满足工程技术规范的同时，有极强的观赏性，实现艺术感与实用功能的完美统一，切实达到“安装即精装”。

    中建三局二公司安装公司承接的国内首家“安装即精装”项目-慧展科技（杭州）商业商务用房项目机电安装工程顺利通过样板验收。

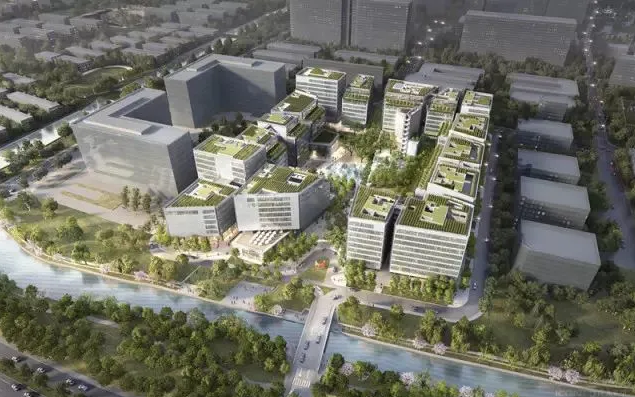

    该项目由曾获得建筑业最高级别普立兹克奖著名建筑设计师伦佐·皮亚诺操刀设计，整个项目是一个围合式建筑群，通过连廊“创造出广场与城市之间的连接与渗透感”。

    为了满足设计师的创作理念，中建三局二公司安装公司慧展科技（杭州）商业商务用房项目积极探索，从深化设计到现场施工管理，运用预制化工具和BIM技术，充分展示出中建三局人“敢为天下先，永远争第一”的豪气、锐气、灵气。

    1、专业专人负责制——图纸深化先行，规避冲突

    为保证图纸深化的准确性和及时性，项目实行专业专人负责制，将图纸深化工作分专业、分区域安排至专人，并在全专业深化完成后有专人进行全专业复合检查工作，保障全专业深化图纸无冲突，无阻碍，保证排布合理及科学性。

    2、小组分责明确制——保障质量，一次成活

    为保障施工质量，实现精度100%，项目将工作细化，对各专业管理人员及劳务班组实行小组分责，并进行100%专项技术交底和培训，考核合格后进行专组专项施工，项目生产过程中不允许随意更换班小组成员，以确保整个生产技术水平一致性。

    3、机电管线支架点位避让板面钢筋

    露明板为清水板，无吊顶，支架点位必须设置在装饰格栅中间，支架点位存在唯一性；如后期机打孔打到钢筋会对楼板质量、安装质量造成影响。BIM深化过程中，计算支架负荷大小，按实际比例建模深化定位，确保支架生根点位准确性和合理性。

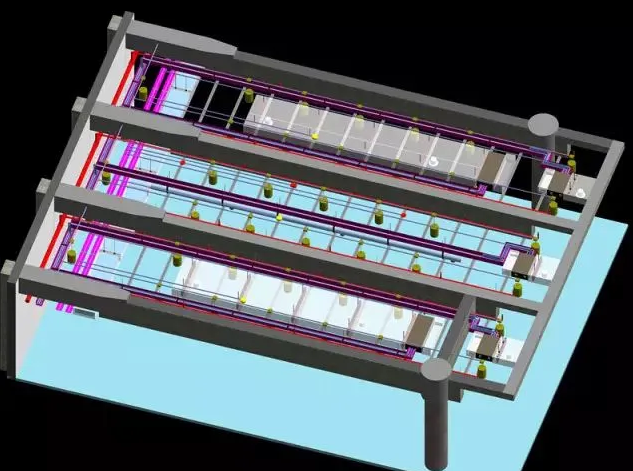

    BIM深化

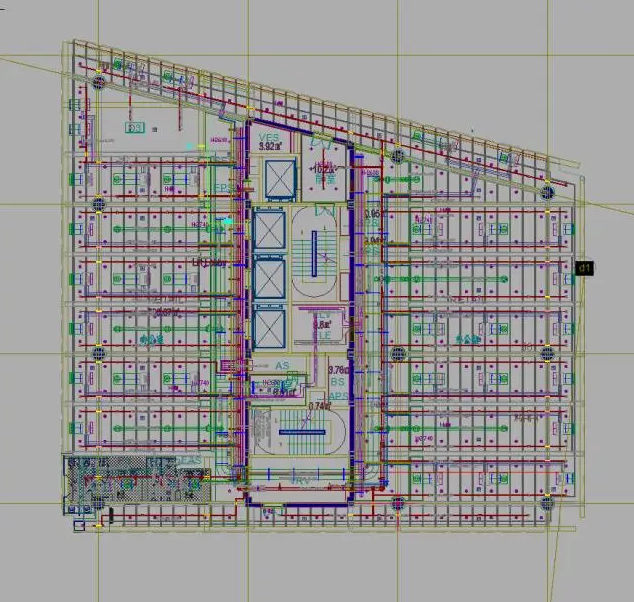

    CAD支架图点位

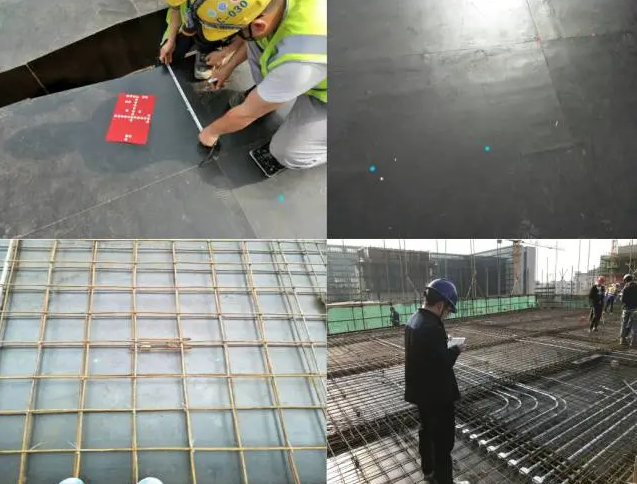

    在露明板浇筑前提供支架点深化图纸并三方审核；工人按图纸精准定位后用圆形贴片粘贴在模板上，土建根据支架点位图及圆形贴片深化铺设钢筋以避开支架点；项目专业工程师对支架点位复核无误后才能进行下道工序。

    支架点位预埋

    4、机电管线穿梁套管固定精准

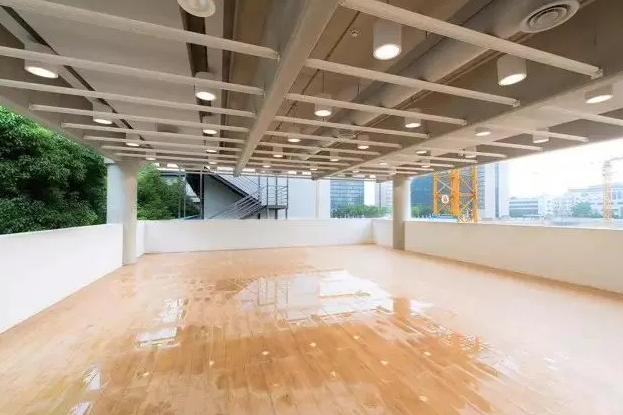

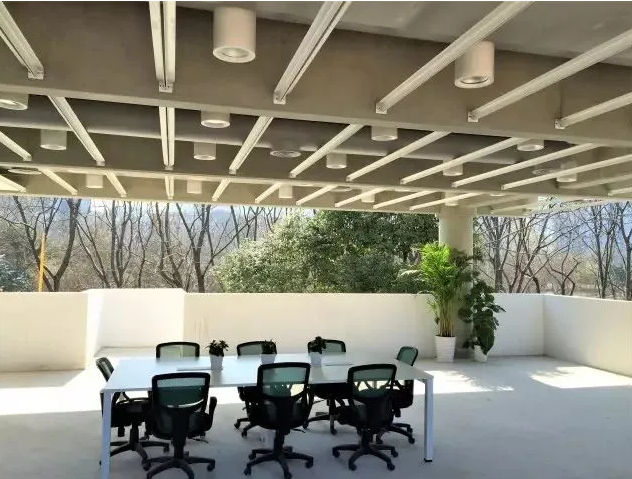

    明露区亮灯效果

    露明区要求穿梁处机电管线的圆心必须与套管的圆心重合，精度要求极高。为降低套管穿梁放置难度，项目特制双拼套筒：通过数控机床精确切割制作，在套管两端固定同径大小木塞，提前确定精度位置，后期紧固管线与木塞的连接，避免因震动等因素影响套管定位及保证后期留洞周边的光洁。

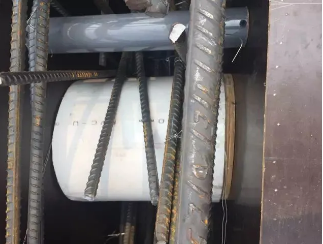

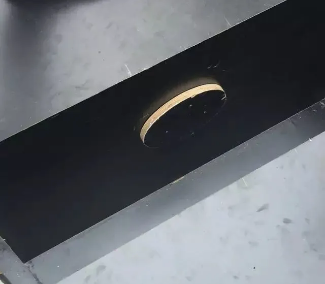

    加固木塞

    套管完成效果

    5、电气管线预埋技术管理措施

    室内照明回路设计复杂；且因露明区无吊顶，电气点位精度要求高，区域内不允许设置过路盒，明配管线要求平直无弯。

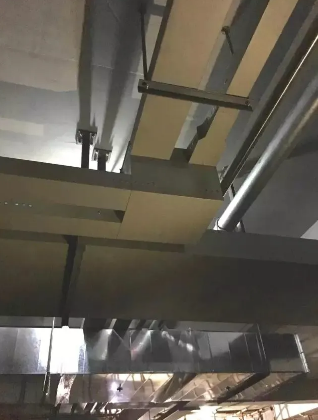

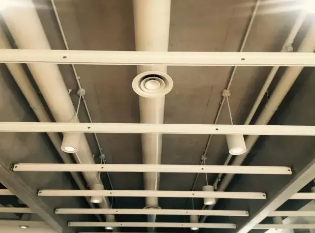

    明露区效果，支架隐形

    项目深化电气预埋图，切实合理的设计暗敷管设置、管线走向、管线大小；项目根据露明特色定制管卡（底座加厚，与线盒孔洞匹配），保证明配管平直入盒、管线无翻弯；保证露明区的美观程度。

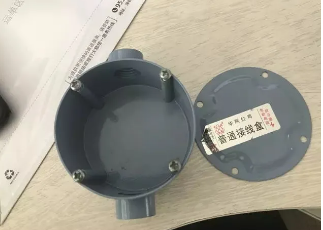

    线盒

    线盒效果

    6、专图专号——特殊材料定制加工，合格进场

    项目部对需要加工的特殊材料部件一一绘制专项图纸和标号，确保厂家精准加工，同时不定期对工厂流水线考察，对材料加工过程进行监管，对入场材料进行图纸一一核对验收，保障进场材料100%合格。
