Bentley软件因其强大的专业性和兼容性，被广泛应用于交通、城市规划、机场与港口等领域。

    跨世纪历经多年沉淀，基于BentleyOpenRoadsDesigner，自主研发了正向设计BIM软件CivilStationDesigner（简称CSD），并分设市政公路版和铁路版，功能涵盖桥梁、道路、隧道、涵洞、地质、交安、接触网、轨道等各个方向。

    今天分享CSD路基模块——如何自定义参数化路基断面，将其用于挡土墙、边坡防护、地基处理、工程量统计等相关设计工作。

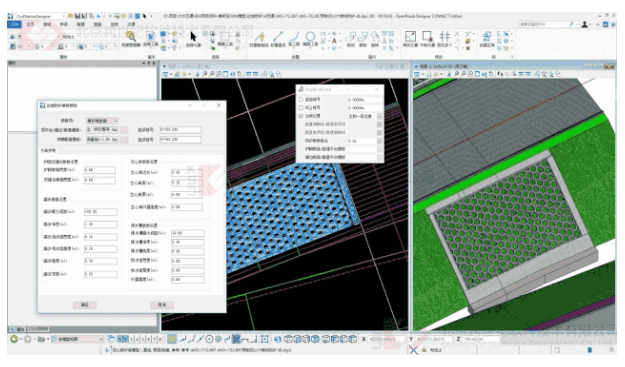

    △CSD参数化设计模型

    1.CSD路基设计流程

    CSD路基模块BIM正向设计流程：路基横断面→路基设计→边坡挡土墙设计→边坡护坡设计→工程量统计，其中第一步“路基横断面”是正向设计的基础。

    2.CSD参数化横断面

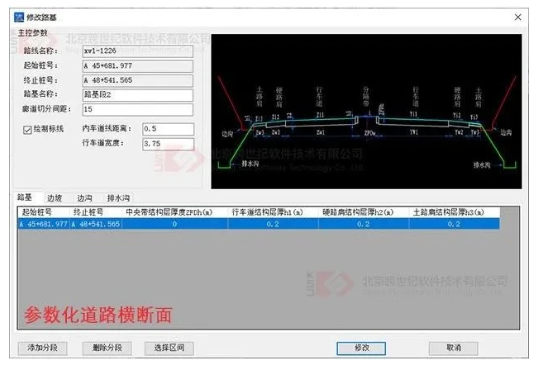

    CSD提供参数化道路横断面设计功能，包括行车道、路肩、边坡、边沟、排水沟等各构件设计参数，其生成的模型可直接用来进行支挡、防护、地基加固等设计。

    3.自定义横断面关键点标记

    若用户需要利用自定义的路基横断面，则需要在横断面上设置好CSD特定的点名称及参数标签，才能继续进行支挡、防护、地基加固等后续设计。

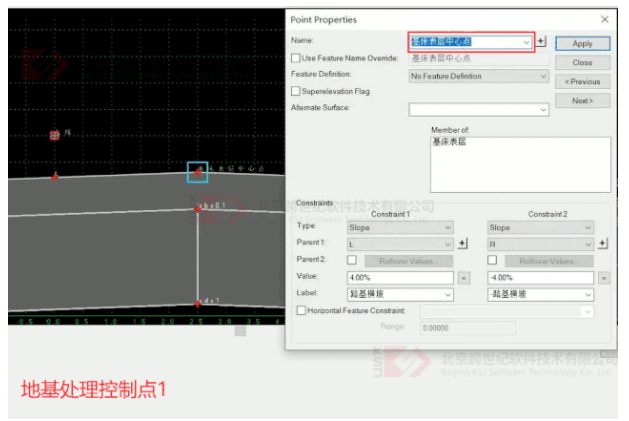

    地基处理控制点：

    ①CSD读取控制点名称“基床表层中心点”快速识别桩板定位点；

    ②CSD读取控制点名称“路基挖方路床底层左边缘”、“路基挖方路床底层右边缘”两点来控制基础桩最边缘距离定位点。

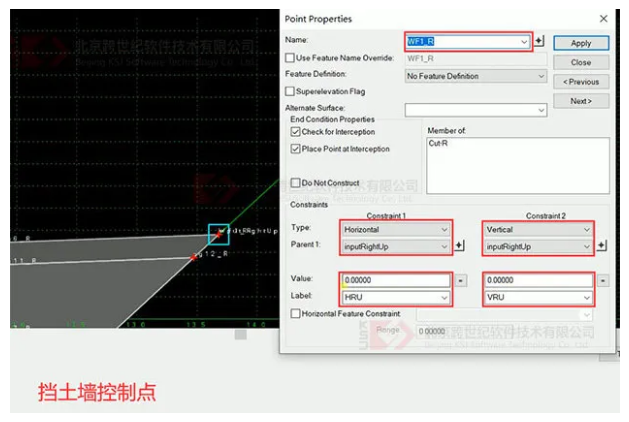

    挡土墙控制点：

    CSD通过读取横断面中支挡结构“插入点”和“输出点”的点名称及参数标签，来动态控制挡土墙模型的定位及参数生成。

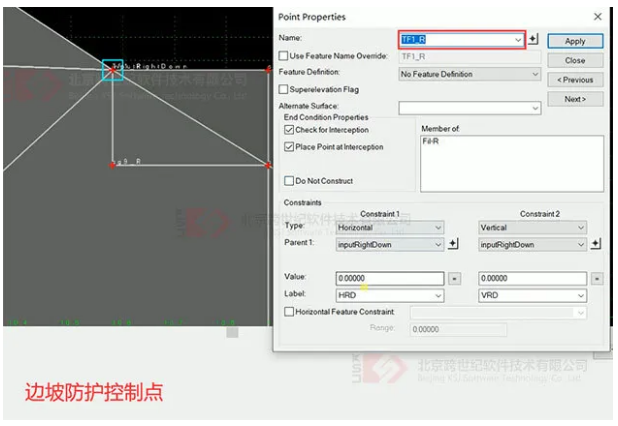

    边坡防护控制点：

    CSD以特征点生成的廊道线为布置区间，通过选定桩号范围生成护坡实体模型，实现模型的批量生成。

    4.项目应用

    CSD路基模块现已广泛应用到多个项目中，对辅助设计、三维建模、工程量计算与复核等应用点产生了较大的优化作用。

    △CSD路基创建实际应用展示

    5.结语

    CSD路基设计帮助工程师们更快、更实、更精地进行设计工作，携手用户走近BIM正向设计。最后展示一段CSD路基模块的整体功能视频。

    「正向设计BIM软件CivilStationDesigner」

    ◇统一平台的多专业BIM协同设计与管理

    ◇完全三维参数化设计，自动化程度高

    ◇设计同时形成施工图，满足国内设计院出图要求

    ◇计算分析、工程量统计高效的融入产品中

    ◇设计模型导入施工综合管理云平台CivilStationConstruction（CSC）
