在修改或编辑图元时，经常会弹出各种警告，那么这些问题要要怎么解决呢？今天，我们带来4种问题的解决办法，请往下看！

    1.切割或连接几何图形失败

    2.不能从墙外剪切实例

    3.已删除图元

    4.不能粘贴所选内容

    1、切割或连接几何图形失败

    尝试切割或连接几何图形时显示警告，且无法正确地重新生成几何图形。

    警告：

    对于该条件有几个类似的错误消息，例如：

    无法从墙外剪切[符号]的实例。

    无法剪切具有实例的主体。

    屋顶无法剪切。

    无法剪切连接的图元。

    无法使图元保持连接。

    问题：

    Revit必须能够按建筑比例创建相当精确的模型。应用程序具有关于生成实用建筑模型所需比例和精度的内置隐含假设。

    在大比例侧，存在图元必须在20立方英里以内的限制。

    在小比例侧，剪切几何图形时，应用程序需要面和边缘精确对齐。对齐时的轻微不准可能导致几何图形无效，从而导致剪切命令失败。

    另一个小比例要求是几何图形不能小于约1/32"(0.79mm)。这意味着有效几何图形的边缘、宽度和半径必须大于或等于该长度。在剪切中，所得到的几何图形必须符合此要求，否则将被视为无效。两个独立的几何图形可以有效，但当从一个几何图形切割另一个时，生成的材料边缘或体积不满足最小长度要求。

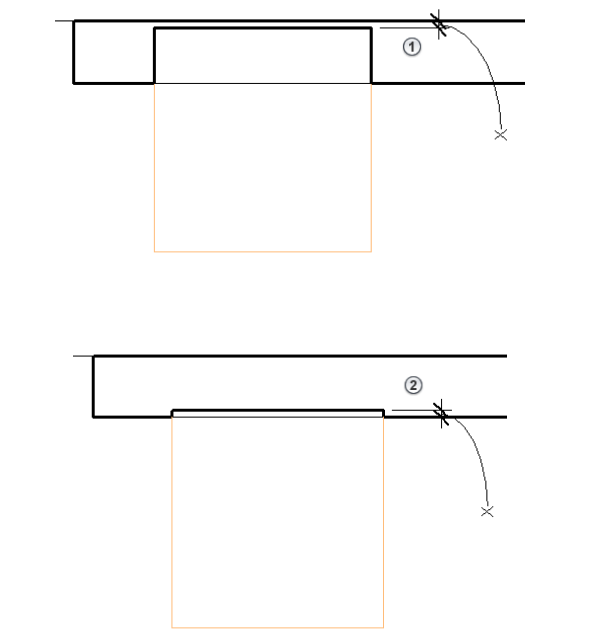

    在以下示例中，

    表示一种条件，在此条件下切割将导致几何图形小于1/32"的要求，

    表示一种条件，在此条件下被剪切的几何图形小于要求。

    解决方案：

    调整图元的尺寸或位置，以解决错误条件。可能的解决方案包括：

    移动一个连接/剪切图元，以确保生成的几何图形或被剪切的几何图形大于1/32"。

    查找可能导致轻微不准确性的图元组合，这可能由其他条件所造成，例如：

    o一部分几何图形中较小的圆角或倒角。

    o两部分内容中稍微不对齐的圆柱或旋转面。

    o图元顶部/底部略微倾斜的面，如屋顶和楼板，与其他几何图形非常接近的相交。

    o草图中稍微偏离轴线（使用捕捉功能来调整）。

    检查模型几何图形的测量值，以确保相关图元之间的距离小于20英里。

    2、不能从墙外剪切实例

    当您移动以墙为主体的图元，并且无法正确地重新生成几何图形时，将显示错误。

    错误：

    不能从墙外剪切<族>实例

    问题：

    Revit无法重新生成几何图形来显示已移动的模型构件。

    如果在移动门、窗或其他类似的以墙为主体的构件后，致使Revit无法正确地重新生成几何图形，便会出现该消息。如果在平面视图中将窗移动到门上，就可能会发生这种情况。Revit不能同时剪切门实例和窗实例。此外，如果拖曳构件或将墙缩短至无法承载构件，从而将构件移动到墙的外面，也会发生该错误。

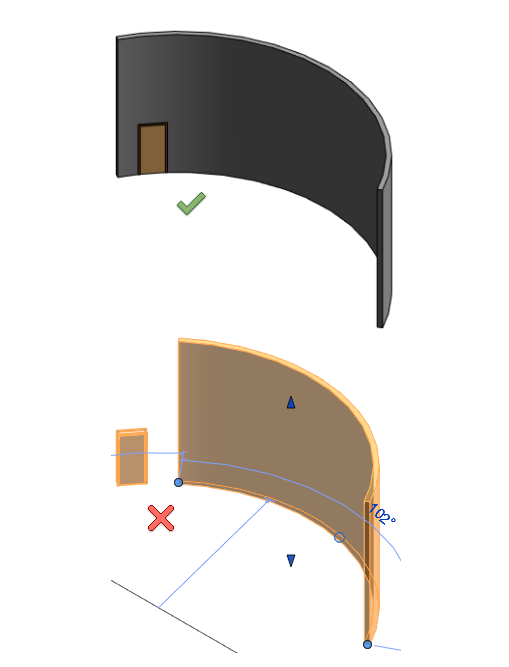

    例如，此曲线墙承载一道门。当您以此种方式更改墙时，它将无法再承载此门，此时就会发生错误。

    解决方案：

    取消更改或删除实例。

    3、已删除图元

    如果您试图将图元粘贴到一个没有正确主体的位置，将显示该警告。

    警告：

    已删除图元。使用“编辑粘贴的图元”可保留它们。

    问题：

    Revit要求所复制的图元有适当的主体。例如，窗需要墙，标记和尺寸标注需要参照图元。

    解决方案：

    如果试图将一个图元粘贴到一个不包含适当主体的位置上，则将看到此消息。单击“取消”可删除该警告信息。在功能区上单击“编辑粘贴的图元”。在“编辑粘贴内容”模式下，将复制的图元放置到其适当的主体上。单击“完成”以完成粘贴过程。

    提示：“对齐粘贴”工具不提供“编辑粘贴的图元”按钮。如果出现该消息，可执行取消操作，并改用“粘贴”工具。

    4、不能粘贴所选内容

    当您尝试将图元或剪贴板内容粘贴到不受支持的视图时就会出现此问题。

    以下是粘贴操作受限情况的示例：

    将模型图元（如墙）粘贴到绘图视图或图例视图中

    将标记从一个视图粘贴到另一个视图

    将视图参照粘贴到另一个视图

    从模型将图元粘贴到族中

    错误：

    不能在<视图名称>视图中粘贴所选内容。

    无法将当前的剪贴板内容粘贴到<视图名称>。

    解决方案：

    尝试粘贴到另一个视图（如平面视图、天花板投影平面视图或三维视图）。另一种方法是创建一个新图元，而不是粘贴已复制到剪贴板的图元。
