CAD图纸如何分解？Revit中如何分解导入的CAD图纸
项目中，可以借助dynamo工具自动放置停车位，但是导入的CAD是一个整体，无法选中停车位图块，这时候我们就需要就图纸进行分解以配合dynamo的应用。
解决方法：可以在revit中进行分解我们的CAD图纸

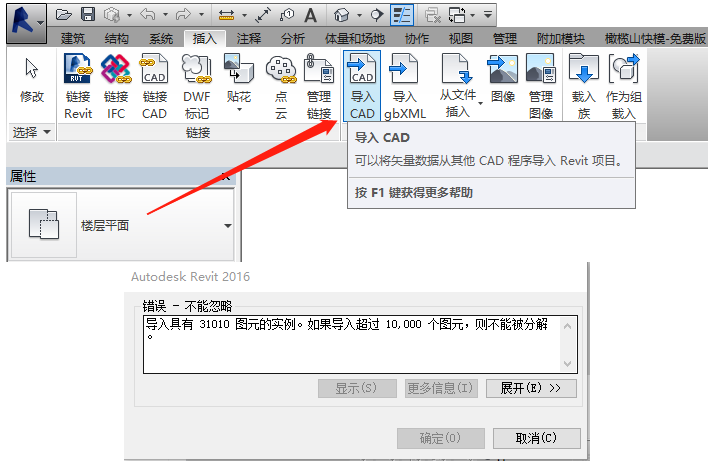

1、首先我们打开revit找到插入选项栏选择其中的导入CAD图纸选择导入你所需要的图纸，这里特别说明一下：对于要生成10000以上图元的链接文件或导入符号，不能进行分解，如图所示：

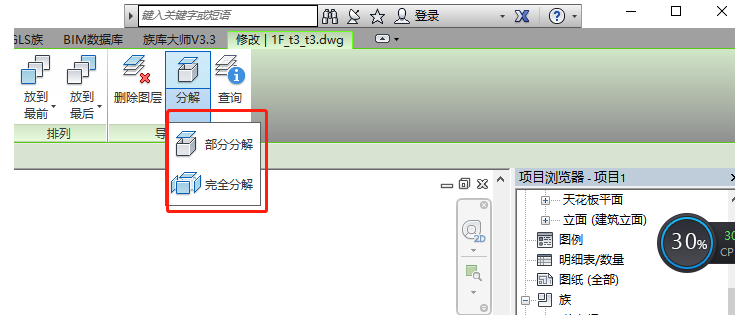

2、选择导入的图纸找到菜单栏右上栏中的分解选项卡，如图所示，点击分解选项卡下的倒三角形的图标会出现“部分分解”与“完全分解”。

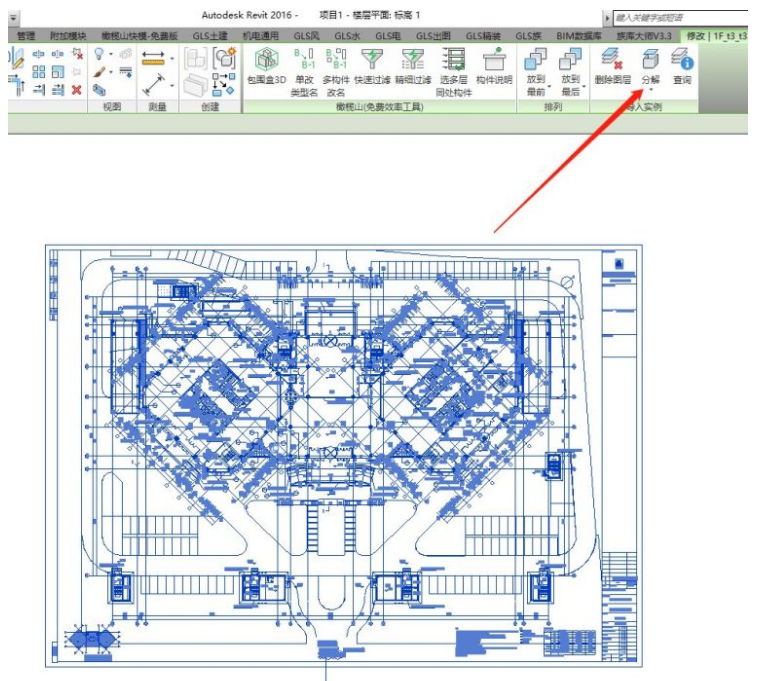

3、之后，点击选择完全分解，我的图纸则在revit中分解成了一个个小的图元，如图所示
4、“部分分解”与“完全分解”有什么区别，部分分解是指：将导入符号分解（拆解）为仅次于它的最高级别图元：即嵌套的导入符号。而完全分解指：将导入符号直接分解为Revit文字、曲线、线条和填充区域。
来源：恒睦科技
