之前一直在说BIM与GIS要融合，要有大场景下的BIM，这次发现了一款有点这个“意味”的强大插件。CADtoEarth?是基于Autodesk?Revit?软件下的一款插件工具，建立了在Revit环境与Cesium（三维开源GIS框架）或GoogleEarth?（强大三维球，可惜Google已经停止API的支持了）或GoogleMaps?（二维地图）之间的相互关联，使得Revit下模型（小体量）可以直接展示与WEB端。

    强大的功能具体包括：

    1、从Cesium或者GoogleEarth中导入周围的地形，也可以导入图形影像；

    2、）从Cesium或者GoogleEarth中导入周围环境的建筑体量；

    3、定制化选择Revit中的3D建筑导入到Cesium或者GoogleEarth中，在场景中也可以对模型进行微调。

    4、在GoogleMaps中与Revit建立二维图形之间的联系；

    5、将3D建筑物导出成一个PDF格式文件；

    6、可以支持Autodesk,Facebook或者LinkedIn账户的登录（建议注册CADtoEarth内的账户，更方便数据的互通）。

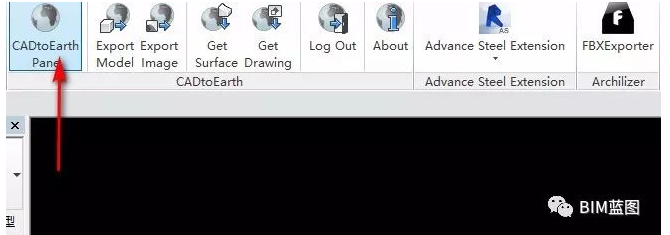

    1、打开Revit，登陆插件网址，登陆可以用Autodesk、Facebook、Linkedin账号登陆

    （插件安装，登陆这一步演示省略）

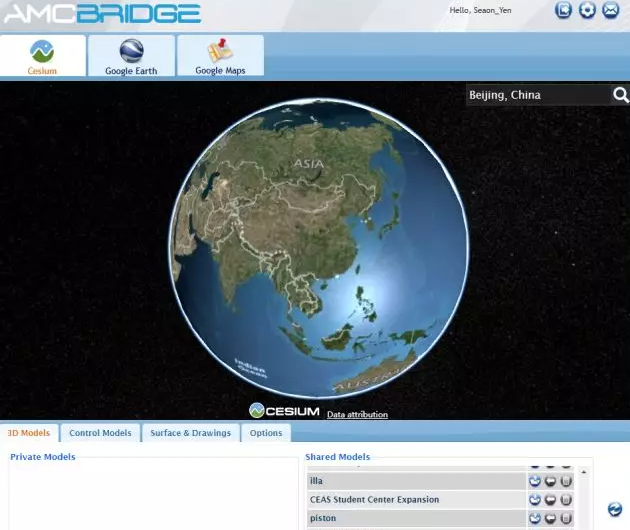

    2、进入地球

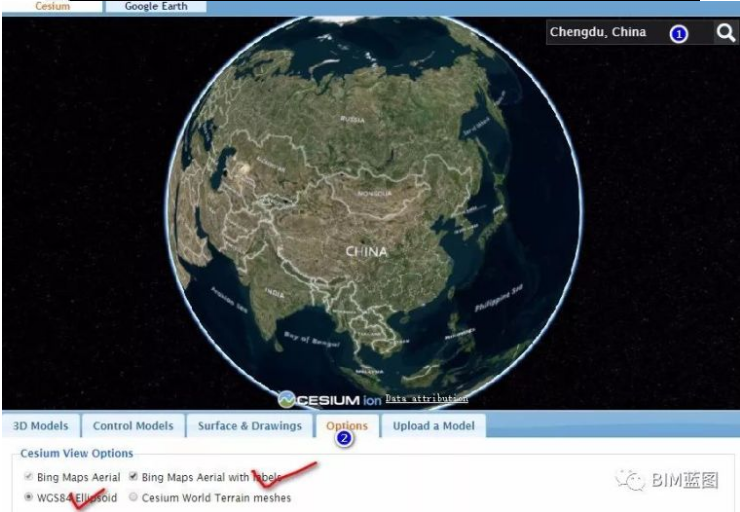

    搜索地方，可以直接输经纬度查找你想要的地方

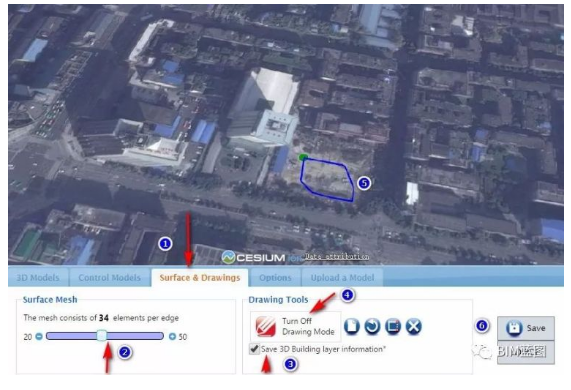

    3、这里我随便找一块区域，这块吧，然后进入下面界面设置，进行描绘，然后Save保存！

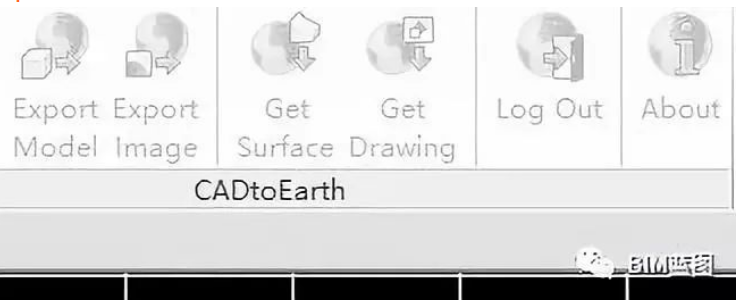

    4、保存完后，回到Revit,下载刚刚保存的地形区域

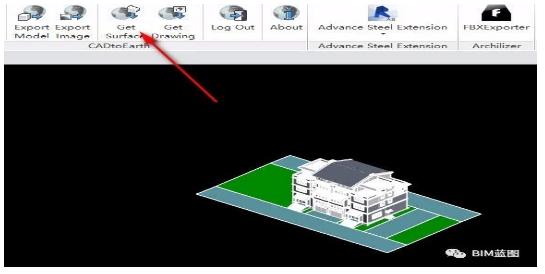

    点击：GetSurface

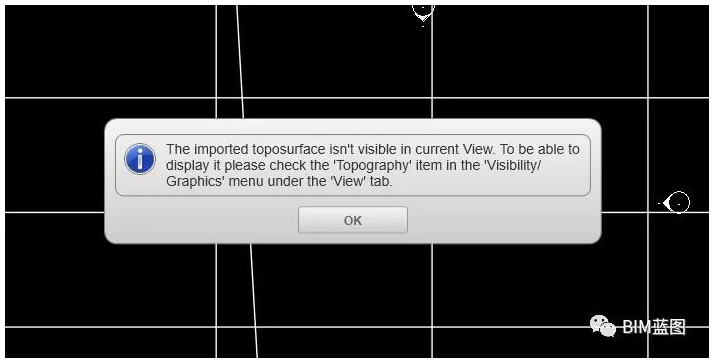

    5、下载完后，自动OK提示

    说明下载完了

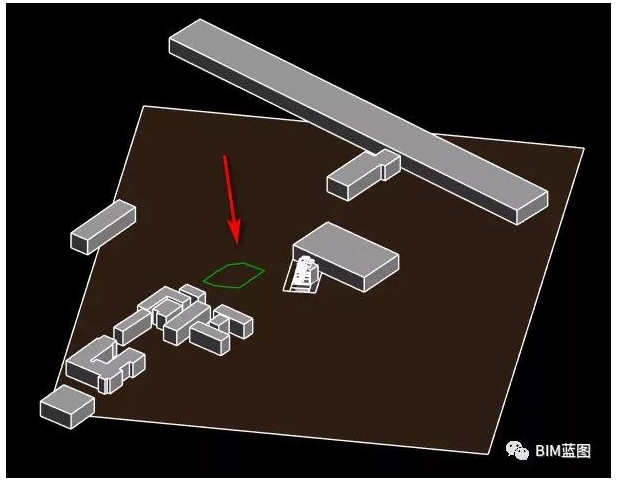

    6、自动加载到Revit，周边建筑物也会自动下载下来

    7、最后最重要一点技能：

    如果你知道项目所在经纬度，可以上传模型到地形图上！（可以先在地形图上，通过以上步骤，先描绘出项目实际处于什么位置轮廓，然后把地形下载下来，模型对齐刚刚在地形图上绘制的轮廓，然后再同步到地形图上）！

    ExportModel就是上传模型到地形图上！
