BIM幕墙怎么画？Revit技巧之如何制作曲面幕墙顶
幕墙在现代建筑中应用十分广泛，看起来美观大方。不同建筑设计中的幕墙各不相同，其中不乏有曲顶的幕墙设计，如何创建曲面幕墙顶。
步骤1

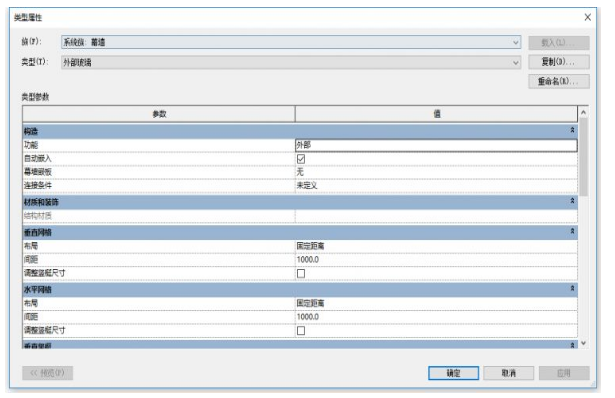

新建一个项目，绘制一个幕墙，属性类型如图所示。

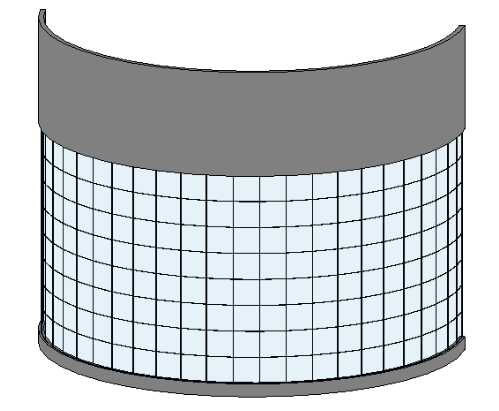

幕墙外形如下图所示：
步骤2
要形成波浪曲线形的幕墙顶，需要用到拉伸屋顶，让幕墙附着在曲线屋面上，这样就能形成曲线的幕墙顶部。

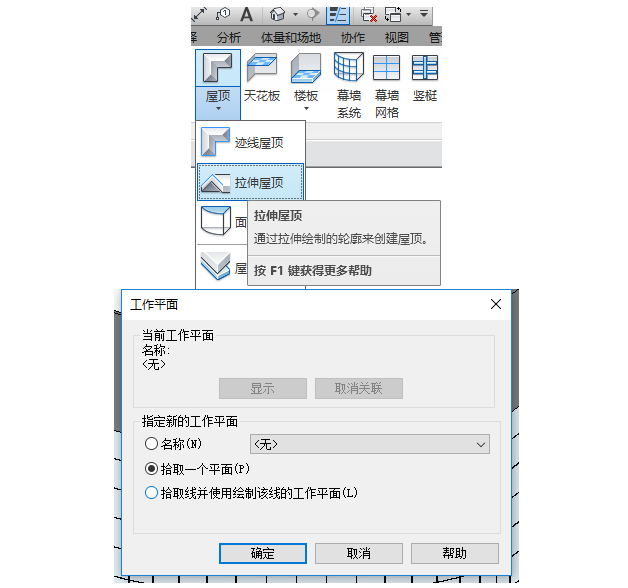

具体操作如下：①选择绘制拉伸屋顶，如图所示。

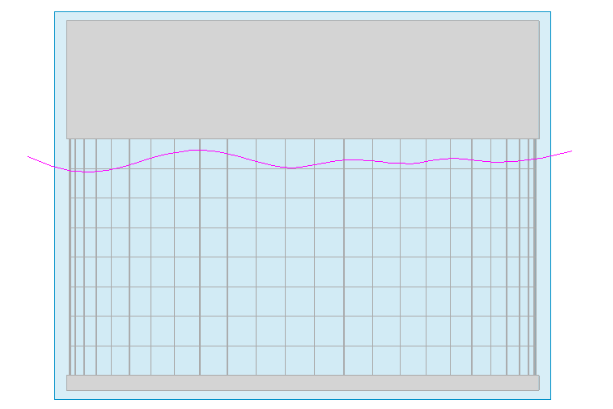

②拾取一个立面的平面绘制拉伸屋顶的曲线痕迹。
步骤3

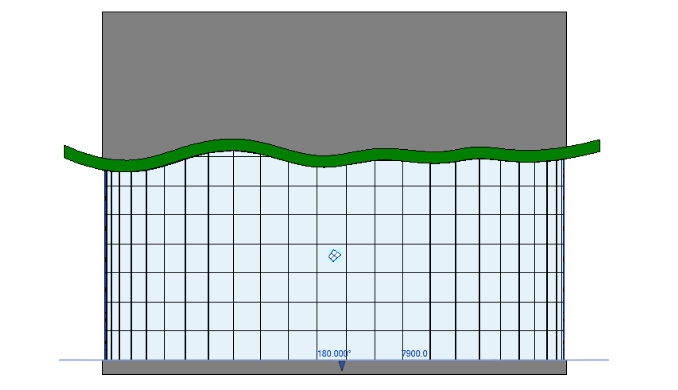

确认后绘制出曲线的拉伸屋顶，然后选择幕墙使它附着在屋顶下，如图所示。

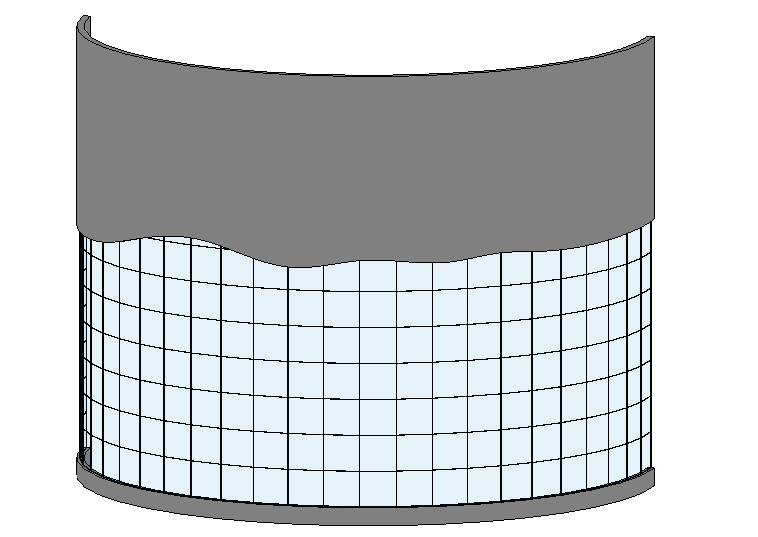

完成如下图所示。
步骤4
选中屋顶，使用用永久隐藏“eh”命令，隐藏屋顶，就得到了想要的曲顶幕墙，如图所示。
来源：广西BIM发展联盟
BIM技术是未来的趋势，学习、了解掌握更多BIM前言技术是大势所趋，欢迎更多BIMer加入BIM中文网大家庭（http://www.wanbim.com），一起共同探讨学习BIM技术，了解BIM应用！
