BIM概念类的业务，探讨的已经够多了，今天我们就来简单介绍一下BIM建模的一些基础知识。

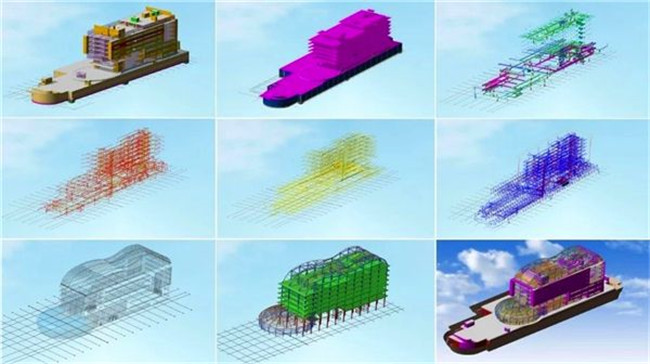

BIM建模工作贯穿于建设项目全业务流程中，为了满足设计、施工、运维不同阶段的业务需要，前期需要建立模型，应用过程中还要不断地完善模型。

从广义的角度讲，BIM建模软件种类非常多，设计阶段有概念建模软件，比如草图大师，有设计模型建模软件，如Revit、ArchiCAD、Bentley，施工有施工模型建模软件，如场地布置、模板脚手架建模工具，更广泛的，各种三维造型软件，都在BIM建模软件之列，比如3DMax、Rhino（犀牛）、Maya等。其中应用最广泛的是Revit，我们就以Revit为例，来介绍BIM建模的一些基础知识。

Revit是建筑业BIM体系中使用最广泛的软件基础建模软件，它能够快速完成BIM建模，实现可视化、参数化建模，输出高质量的3D模型、2D图纸，可以输出实体工程量，在模型中直接显示构件之间的扣减关系。

Revit软件以项目的形式来保存所有的模型和信息数据，在项目中，存储了所有的图纸、二维视图、三维视图、明细表等所有模型数据。

下面，我们首先简单介绍一下Revit中的一些基本术语。

一、项目和样板

项目：是整个建筑物设计的联合文件。建筑物的所有标准视图、建筑设计图以及明细表都包含在项目文件中。只要修改模型，所有相关的视图、施工图和明细表都会随之自动更新。

样板：新项目创建的起点，里面包括了视图样板、已载入的族、已定义的设置（如单位、填充样式、线样式、线宽、视图比例等）和几何图形（如果需要）等，一个良好的样板，能为建模过程提供坚实的基础，大大地提高建模的效率。同时，多人协作完成一个项目时，大家基于同一个样板进行建模，减少了协作中的冲突，统一了格式。

二、类别、族、类型、实例

Revit中，对模型图元的管理是按层次进行管理的。

类别：用于对建筑设计建模或归档的一组图元，描述不同的建筑构件，例如：墙、门、窗、柱这些是类别；

族：类别中具有相同参数（属性）定义的图元，例如：塑钢窗、单开门、矩形柱，这是族。

类型：特定尺寸的族或者是样式，例如：1500×1200塑钢窗、600×600矩形柱，是类型；

实例：放在项目中的具体图元，把上面的类型画在图中，每个图元都是一个实例。

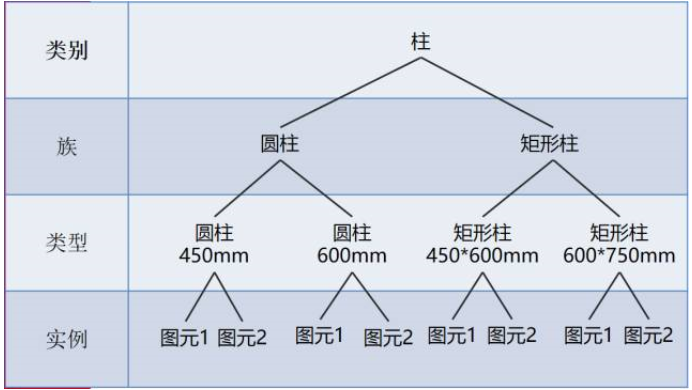

他们的层次如下：

三、类型属性和实例属性

类型属性：这是类型的共有属性，修改后会影响所有实例；

实例属性：这是实例的私有属性，修改后置影响当前实例。

这两个属性，分别相当于广联达算量软件里面的蓝色公有属性和黑色私有属性。

好了，今天我们就先介绍到这里，后续想继续了解的，我会继续跟大家交流Revit软件的其他相关知识。
