如何制作建筑爆炸图分析？高大上的Revit爆炸分析图怎么做？

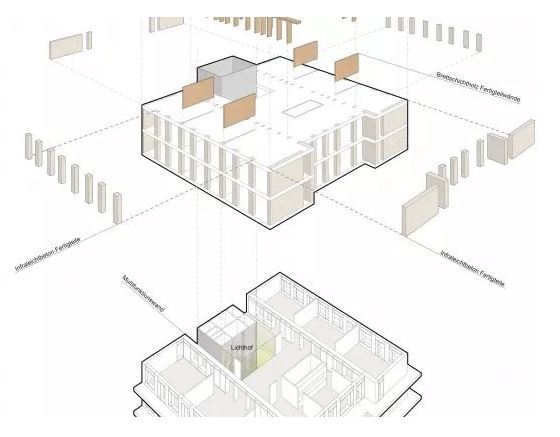

在如今的建筑设计分析图中，爆炸分析图可以说是如今众多公司都争相应用的分析图，而除了美观之外，爆炸图的作用是清晰的告诉阅读者建筑的整体结构和内部，信息量大，而且需要有比较详细的模型数据做支撑。下面就让我们一起来看看爆炸分析图是要如何制作，以及BIM技术的建筑爆炸图都是如何制作的。
爆炸视图教程

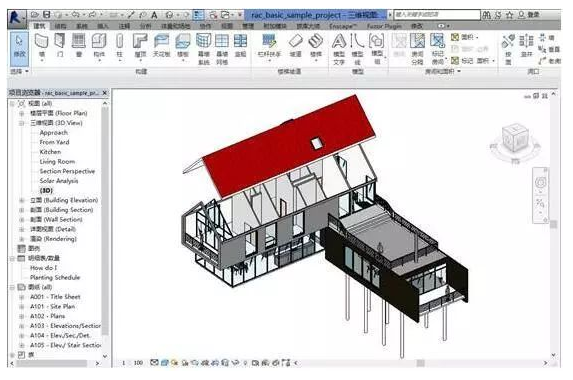

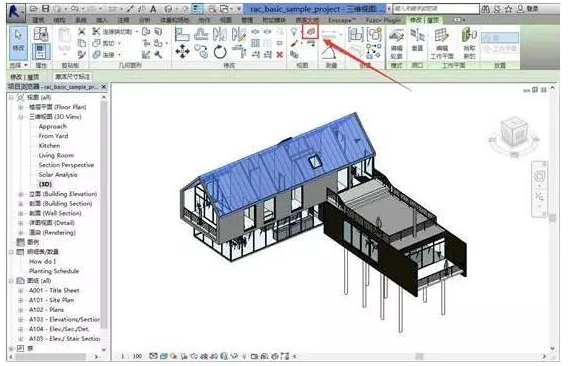

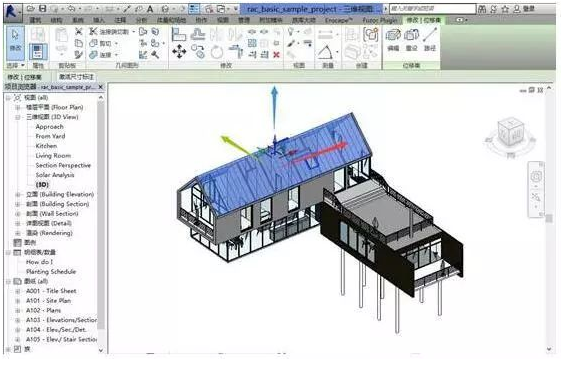

1.打开Revit模型，依次选择构件，点击置换图元。

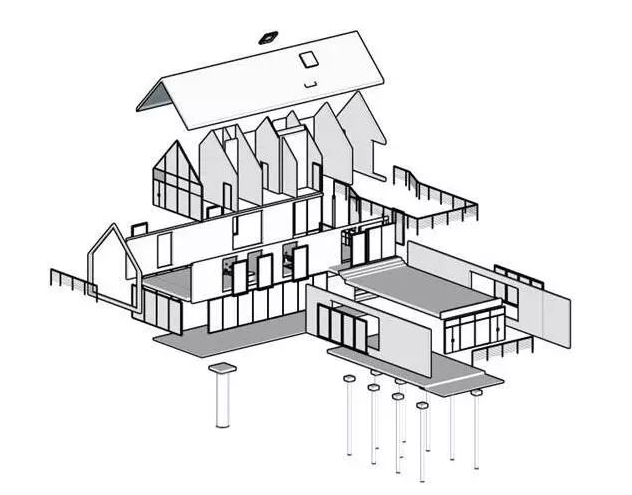

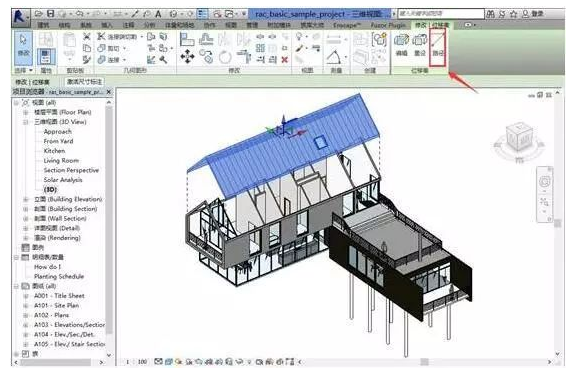

2.移动所选图元至爆炸图相应位置，添加路径，选择每个构件，进行如下操作，得到一个爆炸模型。

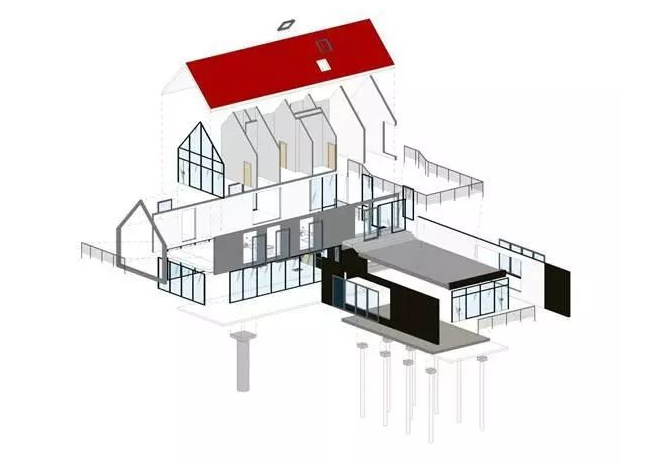

3.到这一步，第一种方法是直接在Revit进行高分辨率二维图片的导出，导出着色、线稿、真实等多种样式，之后在PS中进行处理即可，得到如下图片。

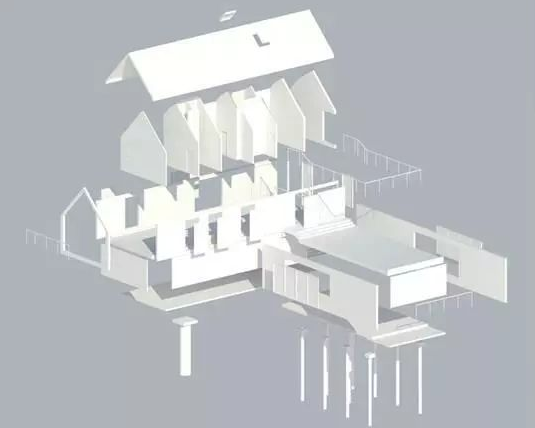

4.另外一种渲染叠线稿则更简单，Vray开启材质替代，用一个较灰的颜色覆盖全部材质（假装有材质）,打开AO，渲染得到一张白模图片。将这张图片和之前revit导出的线稿图一起拉进PS（也可以AI导出的线稿图），线稿图层混合模式改为正片叠底，对位后调一调色相对比度，得到如下图：

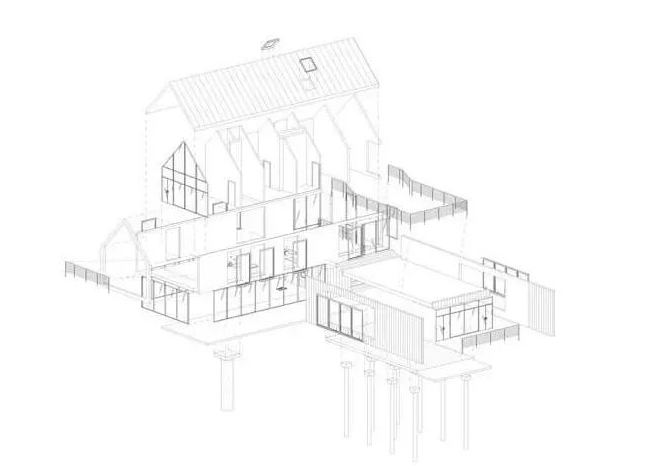

线稿渲染图
叠加后调色相对比度，如下：
来源：万地联合BIM
