BIM 5D 技术概述

BIM 5D 技术是在传统的BIM 3D 模型中将进度计划表和预算文件集成在一起，让传统的三维模型拥有了时间和费用等多重属性。BIM 5D 能够集成进度、造价、资源、管理等信息，对施工过程进行动态模拟，并及时提供施工中的进度、资源消耗、造价变化等信息，适时监控项目的进度和成本变化，从而提高管理效率。BIM5D 可以模拟整个项目的建造过程，其不同于传统的仅以3D 动画来展示过程的形式，而是更加注重前期的预测，可以使管理人员在正式开工前预测到某些节点的组织方案，如大型机械的布置、施工机具的布置等内容，以及每个施工周期所需的资源情况，从而安排布置并适时优化。通过采用BIM 5D 技术手段，可以有效应对绿色施工项目面临的各类风险。

BIM 5D 技术的应用优势

施工阶段是项目从无到有的过程，在满足工程质量的前提下，施工单位希望通过运用高效的施工管理手段，对工程项目的各项目标进行精确控制，而BIM 5D 技术在施工进度管控、施工质量管控、施工成本监控等方面均能发挥巨大的优势。

1、施工进度管控

施工进度管理中的一项关键内容就是进度计划的编制，但施工前期编制的进度计划并非一成不变，由于施工现场各类因素复杂多变，进度计划的编制也是一个循序渐进、动态调整的过程。BIM 5D 平台集成了BIM3D 模型和施工进度文件，通过在BIM 5D 平台中输入实际进度可以对工程实际进度和计划进度进行对比分析，可提前显示后续即将出现的进度延误情况，从而实现了真正意义上的施工进度动态管理。在进行资源管理时，可以以工期为基准，快速查看施工期间所需的劳动力、材料的供应情况以及机械运转的负荷情况，提早预判资源的用量高峰和滞留情况的发生时间，做到及时把控、及时调整、及时预案，从而避免出现进度延误。

2、施工质量管控

随着工程结构越来越复杂多样化，对施工质量的要求也愈发严格。BIM 5D 平台不仅可以针对项目施工进度进行模拟优化，还可以对复杂技术方案的施工过程、关键工艺以及作业工序进行模拟，实现施工方案的可视化交底，避免发生由于语言文字和二维图纸交底引起的理解分歧和信息错漏等问题，从而提高施工信息的交流效率，并且使各参与方之间沟通方便，为施工过程各环节的质量控制提供技术支持。

3、施工成本监控

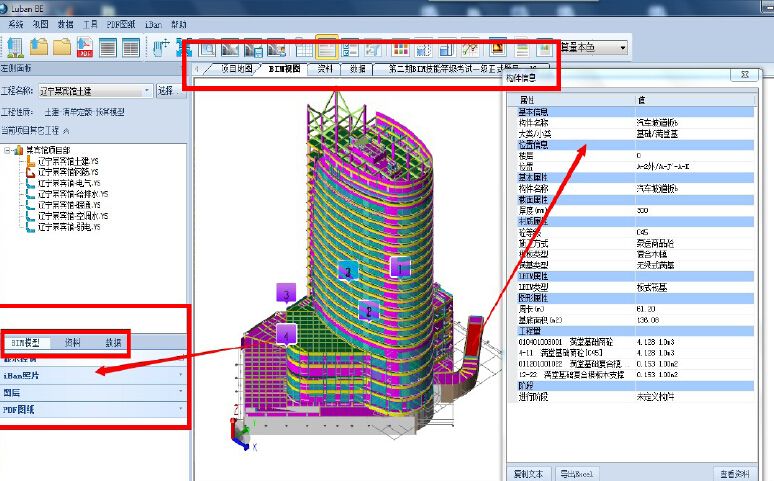

施工单位在施工过程中，具体的工程数量、材料用量不仅是进行工程预算、材料采购、下料控制、计量支付和工程结算的依据，同时在进行成本控制时也是重要的数据参考。对于工程数量而言，BIM 5D 模型中定义的构件信息都是可运算的，而且每个构件都有自己的编码，通过BIM 5D 平台可以自动识别、统计构件数量，再结合相关的扣减规则，可以实现工程数量的精确计算。对于材料用量而言，BIM 5D 平台可以对施工流水段进行定义，在工程项目的施工过程中，针对不同时间段、不同楼层以及不同分部分项工程，可分别进行相应的计算和统计。根据这些数据可以从材料采购、下料控制、计量支付和工程计算等不同角度对项目施工成本进行跟踪把控，使得施工成本得到有效控制。

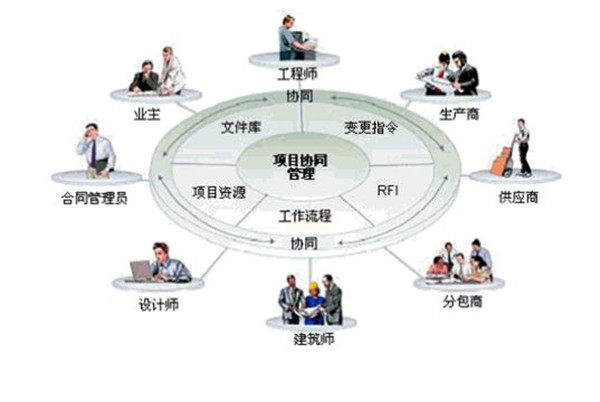

4、施工协同管理

在工程项目的施工过程中，不同的参与主体、不同部门岗位人员、不同专业之间都需要互相配合协同工作，保持沟通顺畅、信息有效传达，才能避免事后的扯皮和返工。BIM 5D 平台是一个综合性的管理平台，能够将各专业的模型进行集成，施工各参与主体通过在BIM 5D 平台上搭建协同工作平台，就可以基于同一基准进行沟通协调，实现项目信息共享。通过BIM 5D 平台可以在施工前进行图纸会审，解决后期图纸出现的问题，并且基于平台不仅能够及时跟踪现场情况，提高施工管理水平，还可以合理组织工作，提高各专业之间的配合效率。

摘自：微信公众号“被动房网”

作者

上海延华智能科技（集团）股份有限公司，上海东方延华节能技术服务股份有限公司  苟少清 刘卓 王喜春 于兵
