1、什么是预制混凝土结构？

预制混凝土，英文名precastconcrete，简称PC。混凝土预制构件的特点：

●可重复性强，流水生产效率高

●装配施工速度快，缩短施工工期

●外观纹样精致多样化

●构件高质高精，施工质量可控

●基本不受季节和环境影响

●施工劳动强度低，改善工作环境

●资源消耗少，环保节能

●提升建筑品质，延长建筑寿命

●预制混凝土结构在施工中经常遇到的问题

●建筑使用维护成本低

2、预制混凝土结构在施工中经常遇到的问题

●预制构件外伸钢筋间的碰撞

●预制构件在工厂中制作，外露钢筋较短，在工地现场一般难以调整。

●预制构件的制作方向和安装方向的冲突。预制楼梯的拐角、预制楼板的缺口、预制墙的洞口等，都是事先制作的，如果与安装方向不一致，将无法安装。特别提醒的是，几何上对称的预制构件，在预制领域并不是一种构件。

●预留洞、预留线槽、预制开槽与机电点位、管线的冲突

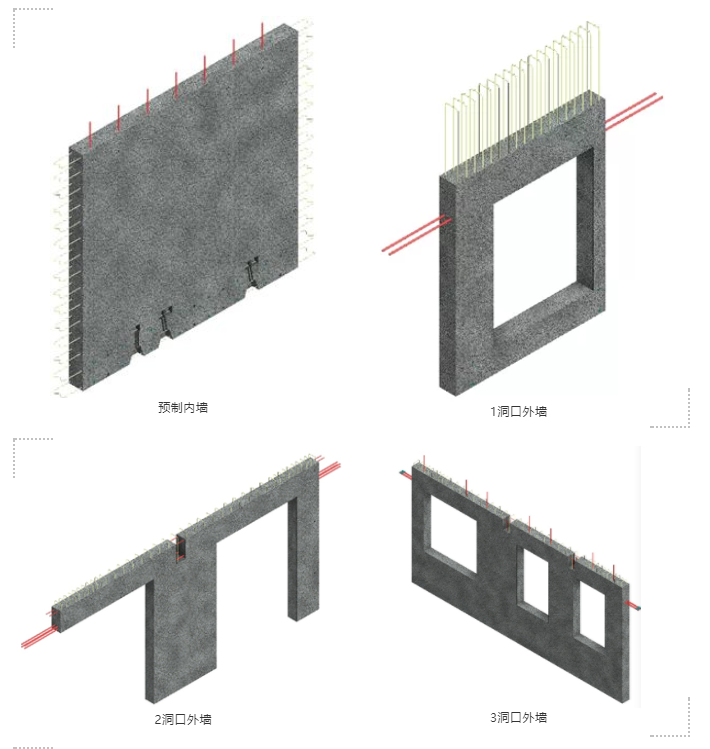

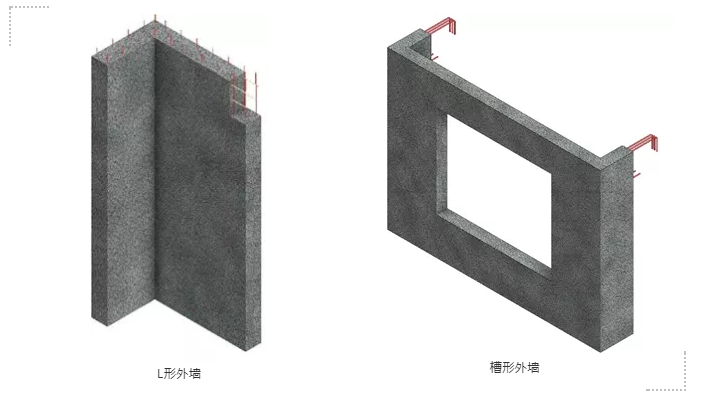

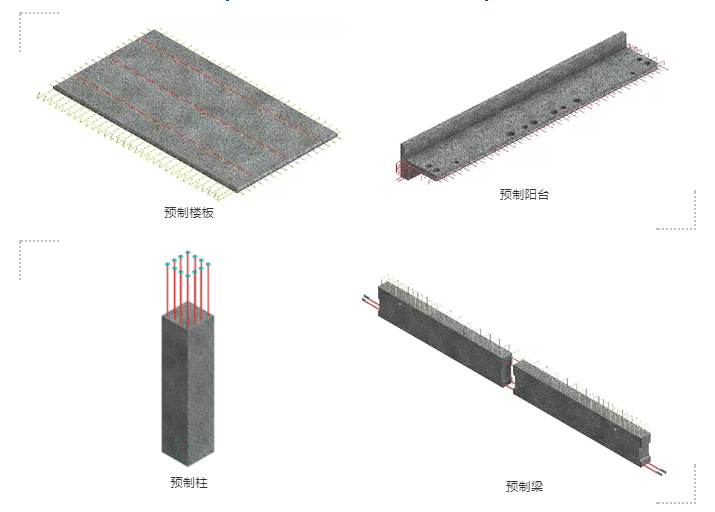

3、BIM能模拟什么预制构件

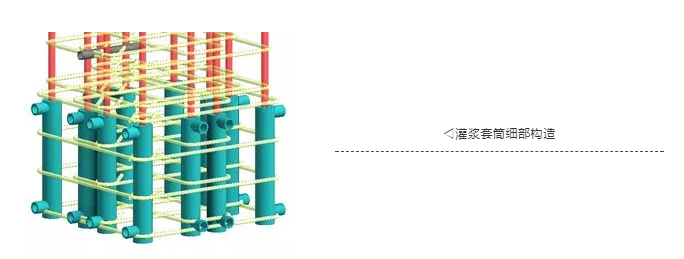

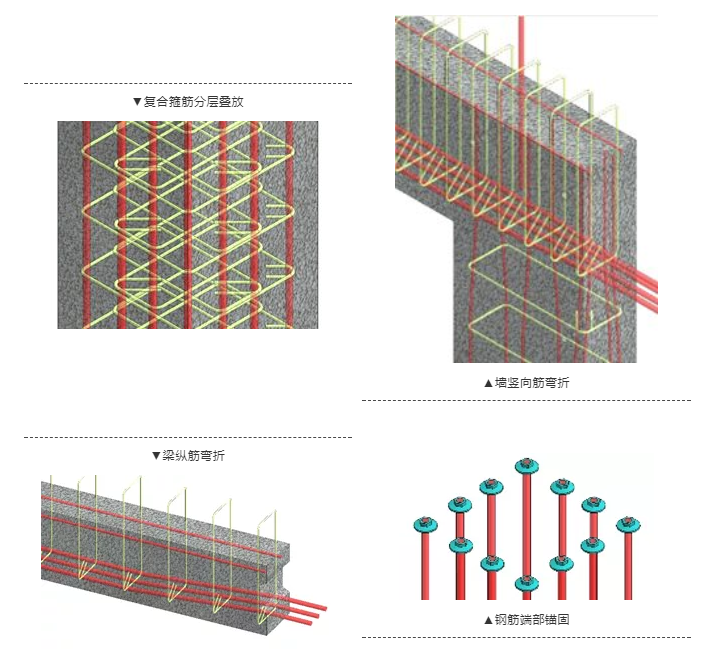

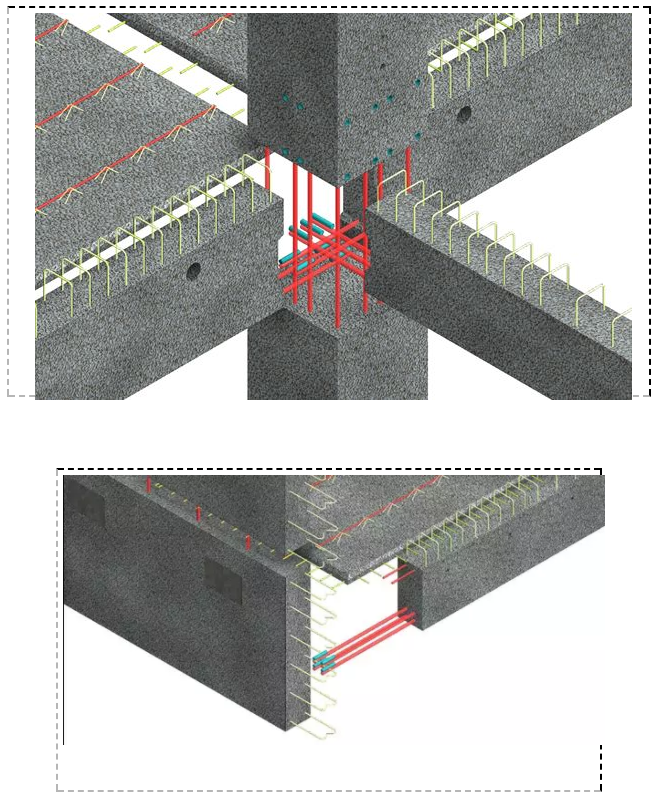

4、BIM能模拟哪些细节

5、项目应用

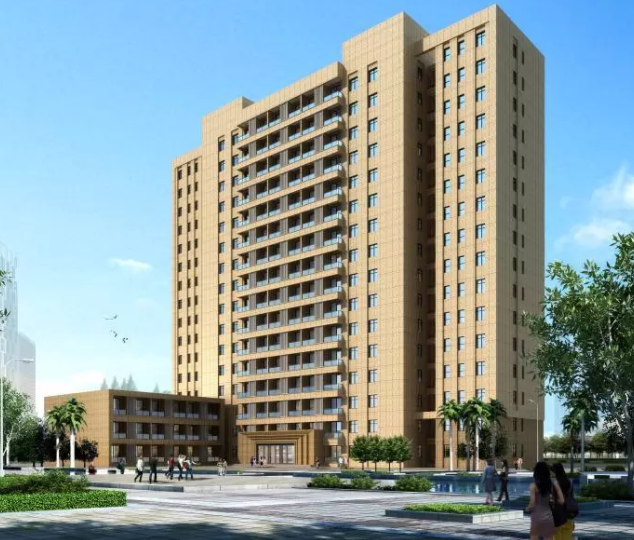

01项目概况

项目建设地点：上海市闵行区莘庄工业区

建设单位：上海市莘庄工业区经济技术发展有限公司

总建筑面积：225908平方米

地上建筑面积：170186平方米

结构体系：装配整体式剪力墙结构、装配整体式框架剪力墙结构

应用难点：项目体量大，模型精度要求高。

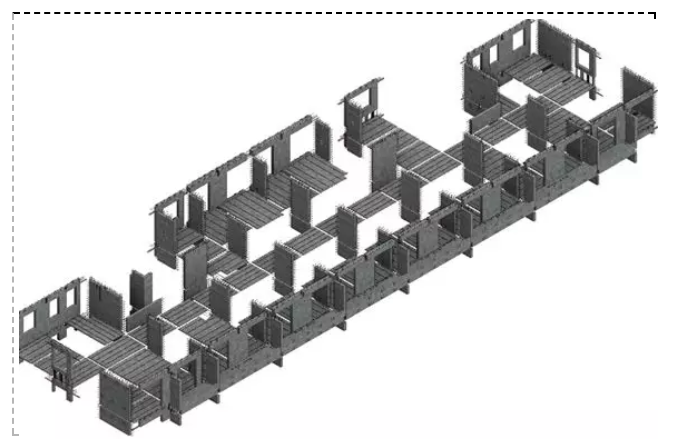

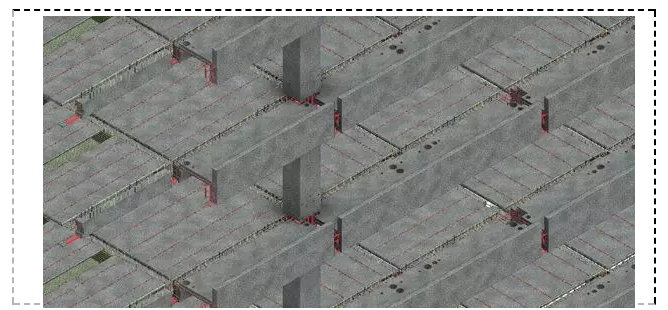

02搭建模型

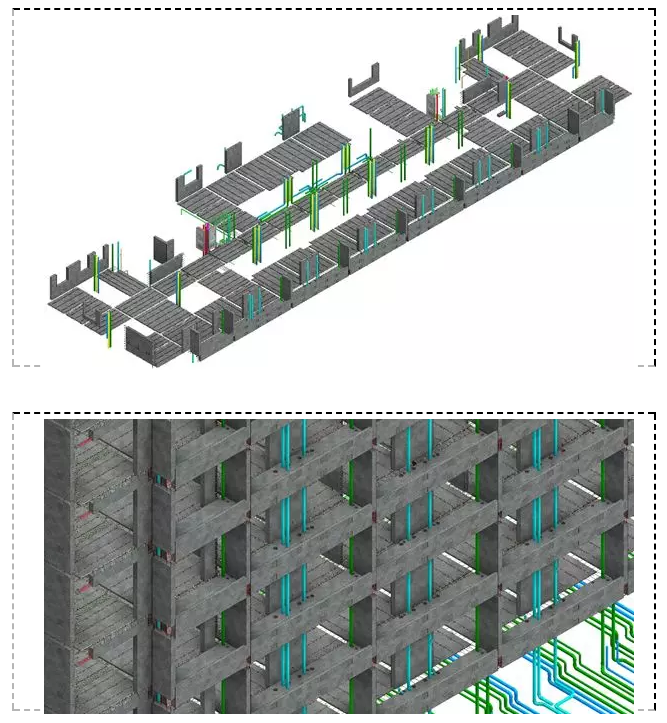

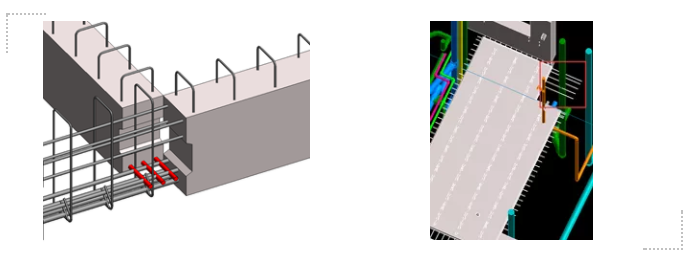

03链接机电模型

04局部观测

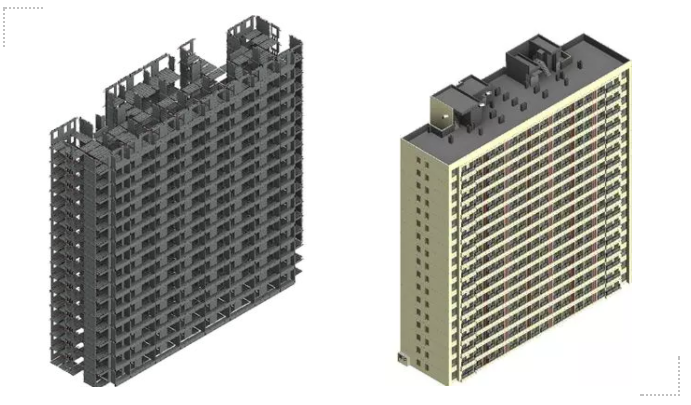

05整体模型，穿上建筑外衣

6、BIM的优势

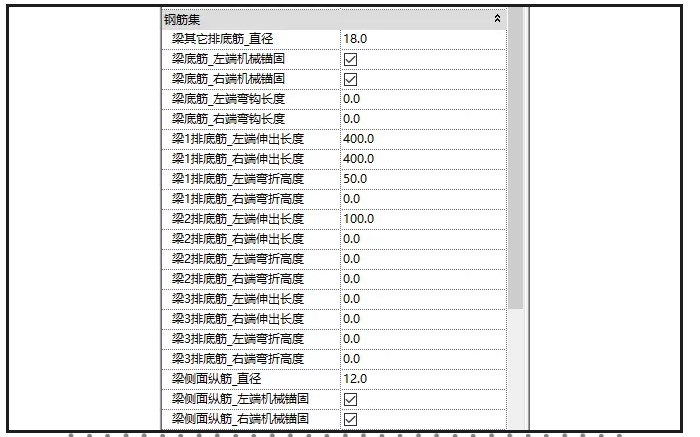

01参数控制

通过参数控制，庞大繁杂的细部构件（钢筋、预埋件、预留孔等），控制随心所欲、游刃有余。

02模拟施工现场

通过三维建模，按照预制构件主视方向放置预制构件，根据需要链接机电管线模型，土建施工问题和机电安装问题，一目了然。

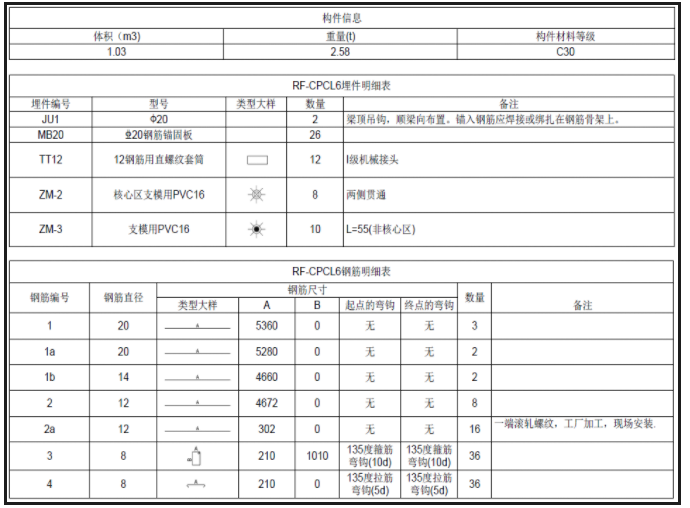

03模型-图纸-工程量协同一致

每个BIM构件都是一个精准的三维族，族内允许存储各种信息。

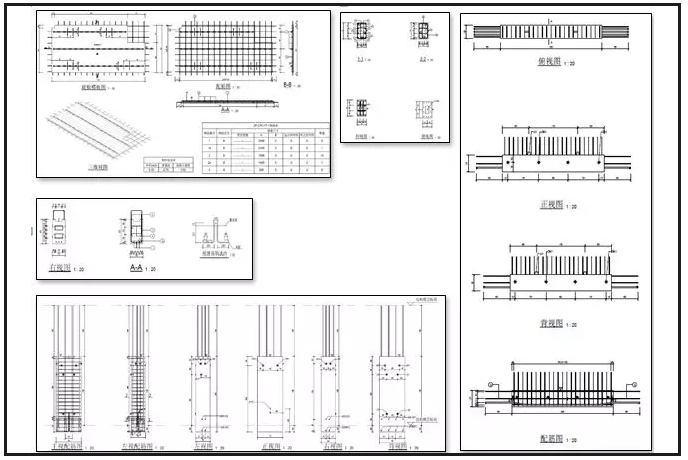

构件生成各方向视图，并增加尺寸标注、和编号注释，就能生成预制构件深化图。

构件族内补充编号、规格、等信息，就能生成复核深化图要求的统计表；补充清单代码信息，就能生成复核预算要求的工程量清单。
