BIM技术在市政道路设计中的应用(下)

发布:中文网小编 浏览:1512人 分享
发布于:2020-02-11 16:28

BIM技术在市政道路设计中的应用分析
1、BIM技术在道路地形图设计中的应用
  在市政道路设计中,道路地形图的整体设计至关重要。与普通道路工程相比,市政道路工程设计要求道路地形图必须绘制的精确、详细,将BIM技术应用其中,可以做到以下几点:

(1)应用BIM技术穿插地形图中心线。结合市政道路地形图与整体道路结构优化系统,明确3D地形图的地理位置坐标,为工程施工周围设计地形梯度;

(2)应用BIM技术进行地形图转化设计。以3D建模造图为基础,在图纸上标注具体施工要点与地图中心线,将传统的地形图转化为3D多元线路,实现不同道路设计的协调性;

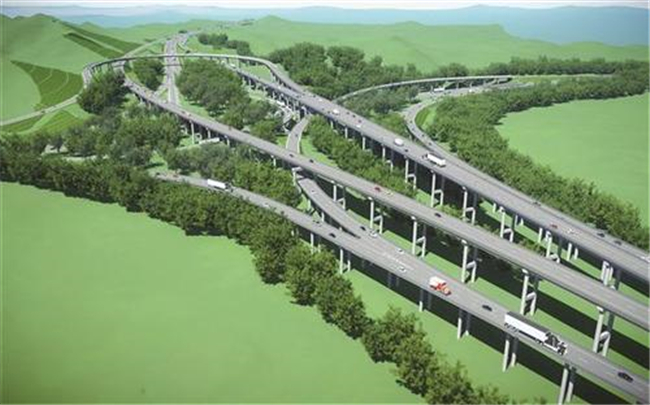

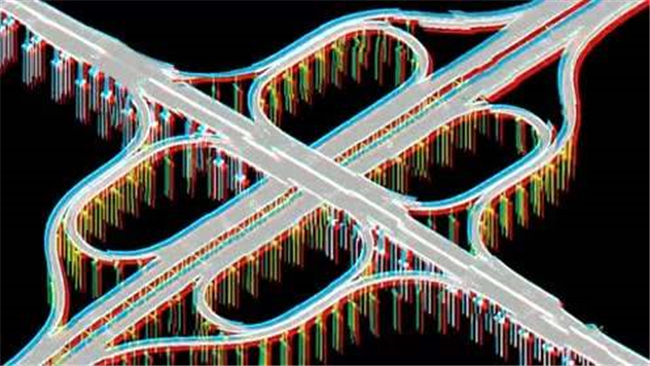

(3)应用BIM技术协调地形图与线路构建,对多段道路线路展开穿插设计,使市政道路线路施工图更加完整。比如在道路设计中,应用BIM技术可以完整的将道路布局呈现出来,并结合具体地形环境,将其融入道路设计中,为设计工作带来3D化构图效果。凭借着自身的地形处理技术,BIM技术可以对道路模拟造型,完成三维枢纽立体规划,将设计人员的意图传达明确,优化设计方案,以最直观的方式将道路整体效果图表现出来。


2、BIM技术在道路中心线与横向路面设计中的应用
  对于道路中心线设计,这是市政道路线路设计的重点。应用BIM技术可以将中线完整的绘制出来,将技术参数与实际路线对比,确定中线设计标准,合理规划中线长度,明确曲线直径与平缓长度。在中心线穿插设计时,需要应用BIM技术提前描绘出中心线结构,模拟中心线道路走向,并以数据的方式呈现出模拟效果,将中心线融入3D图形中,实现对市政道路多节线路的优化设计,确保中心线定位更加精确,为接下来的横向路面与纵向断面设计奠定基础。
  对于道路横向路面设计,应用BIM技术可以保证道路构建的科学性与合理性。BIM技术可以高效拼接道路部件,将各部分组建起来,并展开三维数据模拟,计算模型的过程就是对道路设计的过程。横向路面设计需要考虑车辆通行情况,根据车的流量与载重量限定值进行路面设计。横断面设计包含通行车道设计、人行道设计、路基结构设计以及路桥连接设计,应用BIM技术对这些内容进行3D构图,精确各处位置。此外,BIM技术还能对施工材料予以设置,通过数据分析,合理布置设计节点参数,以便施工人员按需求购置施工材料,实现资源的合理配置,避免不必要的资源浪费。


3、BIM技术在道路纵向断面设计中的应用
  在市政道路纵向断面设计中,应用BIM技术可以实现对线路的科学编制,以基础线路设计为基础,利用软件的模拟功能,可对线路进行分段构建。比如拉坡线绘制时,可使用BIM软件对道路纵向断面展开动态监视,预测设计标准和拉坡线之间的偏离距离,通过合理的调整,保证道路纵向断面设计工作的合理性。此外,BIM技术还会用于营地布置设计,使用Auto CAD Civil 3D软件对营地展开二维规划,在BIM平台中导入营地设计数据,完成营地三维建模工作。BIM以将道路设计信息与文件同步,模拟纵向断面设计效果,可视化整合设计图,全方位进行道路工程3D模型的信息化处理工作。不仅如此,BIM技术还具有漫游功能,可以帮助设计人员和施工人员了解项目细节内容,通过高清设计效果图与视频文件了解图纸全部信息。
  2018年,中交第一公路勘查设计研究院与BENTLEY软件公司发布了双方合作研发的道路工程BIM正向设计软件,即CNCCBIM Open Roads,软件面向市政道路、公路,可以解决现有BIM技术软件缺乏本地化设计规划、模板、数据无法联动问题。软件支持Project Wise互联数据环集成项目交付,可以与交通工程、地质勘探、管線管理等软件联合应用,提升市政道路设计工作的协调性。基于工程管理BIM协同平台,可解决多种类型项目管理难题,实现市政道路建设施工精细化管理。平台内包含模型管理、模型算量、安全质量管理、进度管理、设备管理、材料管理、资料管理、成本控制、投资管理等内容,设计人员、施工人员与管理人员可以立足于BIM技术平台,各司其职,完善自身岗位工作,保障道路建设施工质量。在未来,设计人员需要高度重视BIM技术设计阶段的工作,当某项数据发生变化时,BIM平台可以自动调整3D模型,设计人员无需重新绘制设计图,有效提升工作效率。不仅如此,设计师可以通过BIM技术找出方案内的缺陷问题,以便及时调整,为后期施工和工程验收环节奠定基础。
