欲戴王冠,必承其重——BIM+装配式建筑联合打造李尔亚洲总部大楼

发布:中文网小编2号 浏览:2137人 分享
发布于:2020-02-07 17:46

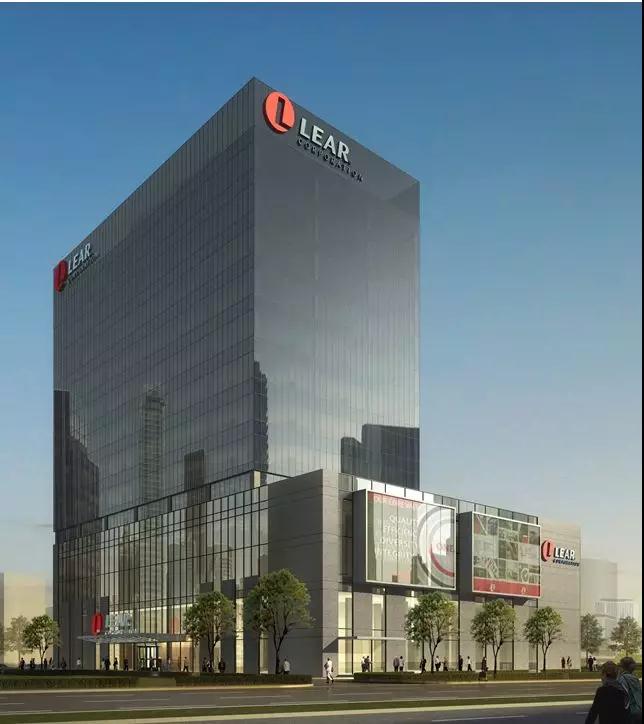

世界500强企业李尔亚洲总部大楼顺利封顶!

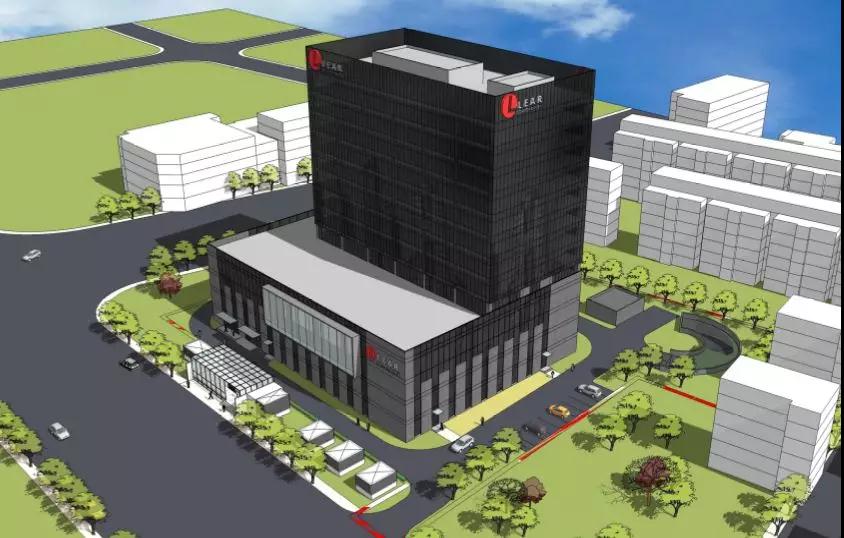

坐标上海中心城区杨浦区,东至江浦路,西至怀德路,南至平盛苑住宅小区,北至长阳路。


项目用地面积7961.8㎡,拟建总建筑面积约28804.5㎡。采用地下两层、地上十一层的结构设计钢筋混凝土装配整体式框架,预制率40%,装配率60%。上海杨浦创科置业有限公司作为建设单位,鲁班软件为其提供全过程BIM咨询服务。


作为上海装配式建筑示范项目,上海中心城区首个双T板结构的装配式建筑,商务楼建造首创,杨浦区贯彻国家“一带一路”战略布局项目,亦是杨浦区科创城市定位、智慧城市的重大成果。在上海市建设协会主办的2018年上海市装配式建筑创新发展论坛中,该项目还荣获了“第五批上海市装配式建筑示范项目”的荣誉称号。这栋大楼可带着多项王冠呢!

入围上海市装配式建筑示范项目,BIM技术支持

这项阵势浩大、出场自带光环的工程项目,项目工期紧、任务重周边建设环境复杂、施工场地狭小,尤其是项目北侧距离上海地铁12号线江浦公园站3号出入口结构仅8m,对地铁结构的保护要求极高,地处市中心文明施工要求高,无借鉴经验,集各种难点于一身。为工程建设推进带来极大考验。

然而,最终能够以从开工到封顶仅用15个月的工期,完成最后一块双T板的吊装,主体结构顺利封顶。令人匪夷所思,惊叹不已!惊叹之余我们不禁要思考这背后有什么天大的“秘密”呢?

哈哈,让我们一起来揭秘一下这栋大楼的“生产”过程吧,也许能找到我们想要的答案。

“欲戴王冠,必承其重”

双T板实现楼面荷载20kN/㎡,是常规的4倍!

什么是双T板?

双T板是板、梁结合的预制预应力钢筋混凝土承载构件,

由宽大的面板和两根窄而高的肋组成。

双T板是如何被“翻牌”的,还实现了楼面承载量翻两番?

双T板具有良好的结构力学性能,明确的传力层次,简洁的几何形状,是一种可制成大覆盖面积、高层、隔层使用的大型承载构件。建筑采用双T板,可以减轻建筑物的自重,还可以保持美观和持久性,实现施工周期缩短等经济效果。

李尔双T板设计荷载及实验结果

由于李尔项目属于商办楼项目,地上两层结构使用荷载达到2t,上部主体结构使用荷载约为0.45t,普通叠合板不能满足李尔亚洲总部大楼的使用要求,因此双T板成为“最佳选择”。
